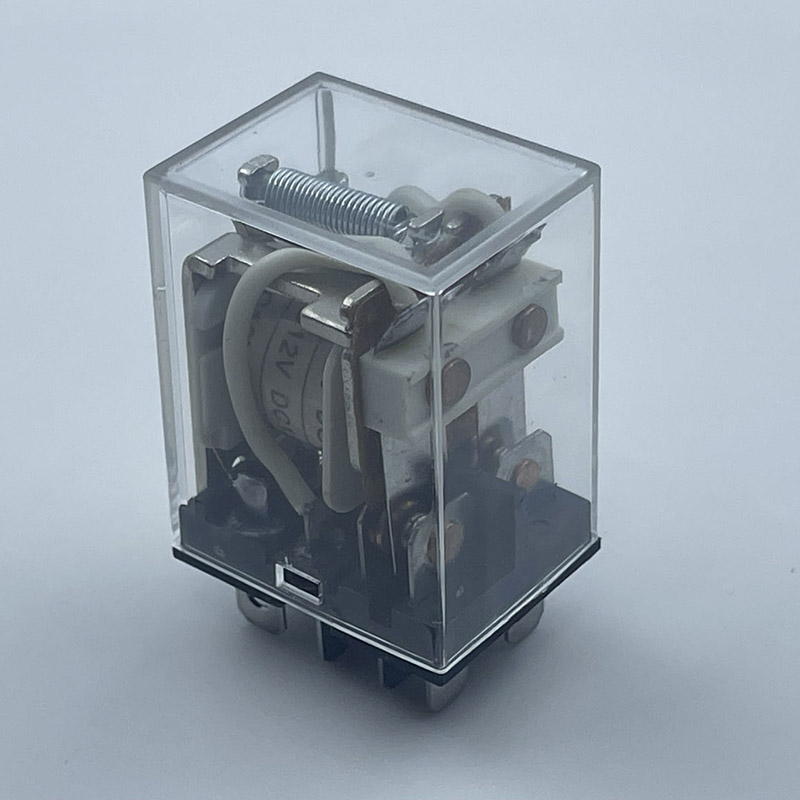

寧波慶永京盛電気器具有限公司KY13F (18F) 多機能ミニチュア パワー リレーは、効率的なスイッチング アプリケーション向けに設計されたコンパクトで信頼性の高いリレーです。コイル消費電力が低く、安定した性能で最大 20A (1 極) および 12A (2 極) の負荷容量をサポートします。この小型パワーリレーは、家庭用電化製品、オートメーションシステム、通信、産業機器などで広く使用されています。 PCB とソケットの取り付けオプション、オプションの LED インジケータ、ダイオード、プッシュ トゥ テスト機能を備えており、柔軟な設置と容易なメンテナンスを実現します。 RoHS に準拠しており、OEM およびバルク供給に適しており、要求の厳しい環境でも長期耐久性と一貫した動作を保証します。
| 特徴 | ミニチュアパワーリレー | 標準リレー |
|---|---|---|
| サイズ | コンパクト、PCB に優しい | 大きいサイズ |
| 消費電力 | 低いコイル電力 | エネルギー使用量の増加 |
| スイッチング速度 | より速い応答 | 機械的動作が遅い |
| PCBの統合 | 簡単自動はんだ付け | PCB の適合性が限定的 |
| 信頼性 | 高い安定性、長寿命 | 適度な耐久性 |
| 適用範囲 | エレクトロニクス、オートメーション、スマートデバイス | 基本的な産業制御 |
高信頼性スイッチング
安定した接触抵抗により、連続負荷条件下でも長期にわたるスイッチング信頼性が保証されます。
コイルの低消費電力
最適化された電磁構造によりエネルギー消費が削減され、システム全体の効率が向上します。
優れた断熱性能
5kV の絶縁耐力により、産業用および家庭用アプリケーションの電気的安全性が強化されます。
コンパクトな PCB 設計
小型サイズにより、強力なスイッチング機能を維持しながら設置スペースを節約できます。

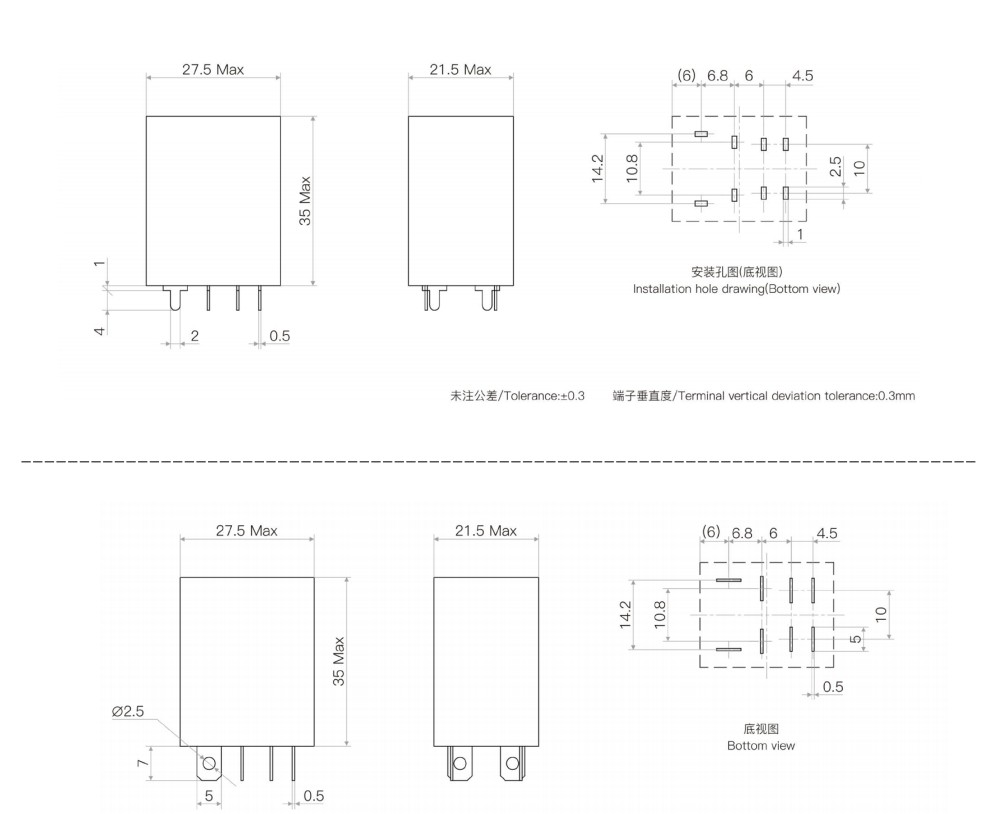

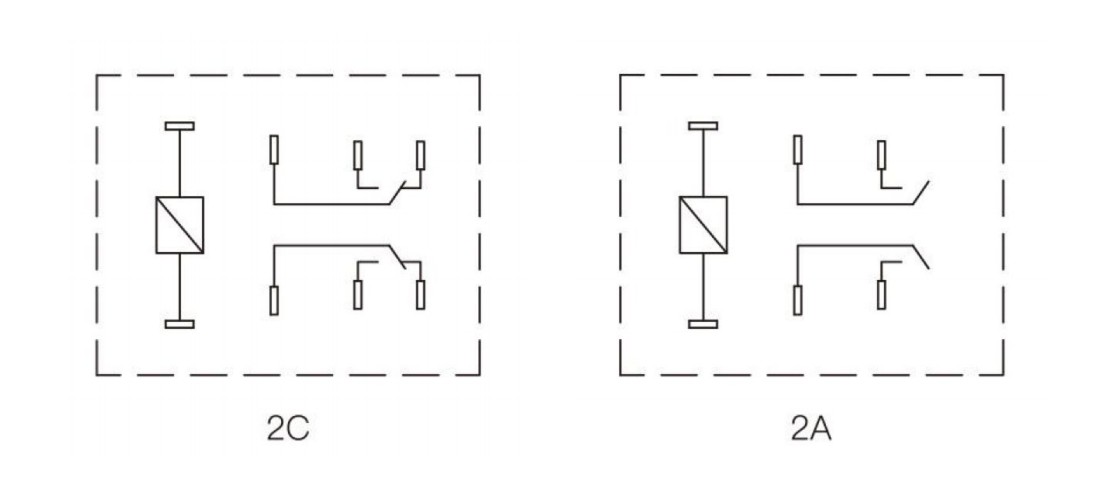

| 連絡先の手配 | 2A、2C |
| 接触抵抗 | ≤100mΩ(1A 6VDC) |
| 接点材質 | 銀合金：AgSnO₂ In₂O₂、AgSnO₂、AgNi |
| 接点定格(抵抗負荷) | 10A 250VAC |
| 最大スイッチング電圧 | AC250V/DC300V |
| 最大スイッチング電流 | 10A |
| 最大スイッチング電力 | 2500VA/300W |
| 電気的耐久性(周波数:360 ops/h) | 1×10⁵オペレーション/1×10⁴オペレーション |
| 機械的耐久性(周波数:18000 ops/h) | 1×10⁷ops |
| 消費電力(W) | 0.9W/1.1W | ||
| 公称電圧(VDC) | 12 | 24 | 48 |
| 公称電流(mA) | 75 | 36.9 | 18.5 |
| 抵抗(Q±10%) | 160 | 650 | 2600 |
| ピックアップ電圧(最大) | 75%(公称電圧) | ||
| ドロップアウト電圧(最小) | 10%(公称電圧) | ||
| 最大許容オーバードライブ電圧(VDC) | 130%(公称電圧) | ||
| 断熱レベル | クラスB/クラスF | |
| 絶縁抵抗 | ≧100MΩ | |
| 耐電圧(漏れ電流1mA) | コイルと接点の間 | AC1500V 分間 |
|
|
開放接点間 | AC1000V 分間 |
| 動作時間(公称電圧時) | ≤25ms | |
| リリースタイム(ダイオードなし)(公称電圧時) | ≤25ms | |
| 湿度 | 5%～85%RH | |
| 周囲温度 | -40℃～+85℃/+105℃ | |
| 耐衝撃性 | 機能的 | 98m/s² |
|
|
破壊的 | 980m/s² |
| 耐振動性 | 10Hz～55Hz 1.0mm 複振幅 | |
| 重さ | 約35g | |
| 工事 | 防塵タイプ | |
自動制御、通信機器、家庭用電気機器、機械電気設備。
Q1: 多機能ミニチュアパワーリレーは何に使用されますか?
低電力信号で大電流回路を制御するために使用されます。家電製品、産業オートメーション、スマート制御システムで広く使用されています。
Q2: 正しいリレー電流定格を選択するにはどうすればよいですか?
安全で信頼性の高い動作を確保するには、実際の負荷より少なくとも 1.5 倍高い定格電流を持つリレーを選択する必要があります。
Q3: フォーム A 1 つ、フォーム B 1 つ、フォーム C 1 つの違いは何ですか?
フォーム A: ノーマルオープン (NO)
フォーム B: ノーマルクローズ (NC)
フォーム C: チェンジオーバー (SPDT)
Form C は産業用途に最も柔軟なタイプです。
Q4: ミニチュアパワーリレーは産業用途に使用できますか?
はい。高品質の小型パワーリレーは、産業オートメーション、PLC システム、制御パネルで広く使用されています。
Q5: リレーの寿命に影響するものは何ですか?
主な要因には次のようなものがあります。
負荷電流レベル
スイッチング周波数
環境温度
接点材質の品質
Q6: これらのリレーは PCB 実装に適していますか?
はい。ミニチュア パワー リレーは、PCB 統合および自動はんだ付けプロセス向けに特別に設計されています。
Q7: コイル電圧や仕様をカスタマイズできますか?
はい、多くのメーカーがコイル電圧、接点定格、ハウジング設計などの OEM/ODM カスタマイズをサポートしています。
| 選択要素 | 確認すべきこと | 推奨される実践方法 |
|---|---|---|
| 定格負荷電流 | 実際の動作電流 | ≥1.5× 安全マージンを選択してください |
| コイル電圧 | 制御回路電圧 | システムに正確に一致 (3V/5V/12V/24V) |
| お問い合わせフォーム | 制御機能 | 柔軟な切り替えのための Form C |
| スイッチングタイプ | ACまたはDC負荷 | AC/DC定格を正確に一致させる |
| 電気的寿命 | 演算周期 | 最小 100,000 サイクル |
| 環境 | 温度、湿度、振動 | 産業グレードの定格を確保 |
コイル電圧の選択
| コイル電圧 | 代表的な用途 |
|---|---|
| DC3V | マイクロ電子デバイス、低電力回路 |
| DC5V | USBシステム、コントロールボード |
| DC12V | 産業機器、自動車エレクトロニクス |
| DC24V | PLCシステム、自動化制御盤 |
| 接点の種類 | 説明 | 一般的な使用方法 |
|---|---|---|
| 1 フォーム A (いいえ) | 通常開 | 標準ON/OFF制御 |
| 1 フォーム B (NC) | 通常閉 | 安全回路、フェイルセーフシステム |
| 1 フォーム C (SPDT) | 切替接点 | 2 つの負荷間の切り替え |
| 定格電流 | 適切な用途 |
|---|---|
| 5A～8A | 信号機器、小型電子機器 |
| 10A～16A | 家電製品、制御モジュール |
| 20A+ | ハイパワーシステム、産業機器 |
