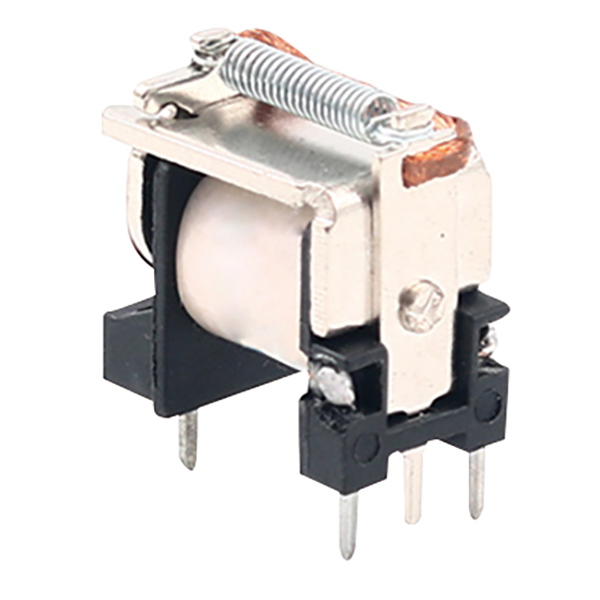

ミニチュア車載用大電力リレー

KEYONG は、さまざまな回路設計要件を満たすために、最大 15 A のスイッチング容量と 6 つの柔軟な接点配置で設計された KLE (4117) ミニチュア車載ヘビーパワーリレーを提供します。簡単な組み立てと安定した設置のための標準 PCB 端子を備えたこのモデルは、信頼性の高いパフォーマンス、幅広いアプリケーション適応性、競争力のあるコストパフォーマンス比を実現し、自動車エレクトロニクス、産業用制御、および電力関連アプリケーションの調達に推奨されるオプションとなっています。

お問い合わせを送信

製品説明

寧波慶永京盛電気器具有限公司KLE (4117) ミニチュア車載ヘビーパワーリレーは、ヘビーデューティスイッチングアプリケーション向けに設計されたコンパクトで信頼性の高いソリューションです。低コイル消費電力、最大 20A のスイッチング容量、複数の接点配置を特徴とするこの PCB 実装リレーは、安定した性能と柔軟な回路統合をサポートします。家電製品、オートメーション機器、自動車の電気システムで広く使用されている KLE (4117) は、経験豊富なメーカーによる信頼できるリレーソリューションを求める世界中のバイヤーにとって効率的でコスト効率の高い選択肢です。

製品の特徴

ミニチュア車載ヘビーパワーリレーは、高電流スイッチング機能を備えたコンパクトなミニチュア設計を特徴としており、信頼性と省スペース性能を必要とする車載電気制御システムに最適です。耐久性のある銀合金接点、低電力コイル消費、振動、塵、湿気、高温に対する優れた耐性を備えたこの頑丈な車載用リレーは、過酷な環境でも安定したスイッチング、長い電気寿命、信頼性の高い動作を保証します。複数の取り付けオプションと 12V/24V アプリケーションをサポートするこのリレーは、自動車照明、冷却ファン、燃料ポンプ、HVAC システム、EV 機器、産業用電力制御ソリューションで広く使用されています。

利点

高い製造基準

寧波慶永京盛電気器具有限公司厳格な品質管理と安定した製品の一貫性を備えた精密な自動車用リレーの製造に重点を置いています。

OEM および ODM サポート

●以下を含むカスタマイズされたソリューションが利用可能:

●コイル電圧のカスタマイズ

●端子構造のカスタマイズ

●ロゴ印刷

●包装ソリューション

●パフォーマンスの最適化

世界的な輸出経験

製品はヨーロッパ、東南アジア、中東、南米、その他の世界市場に広く輸出されています。

接触パラメータ

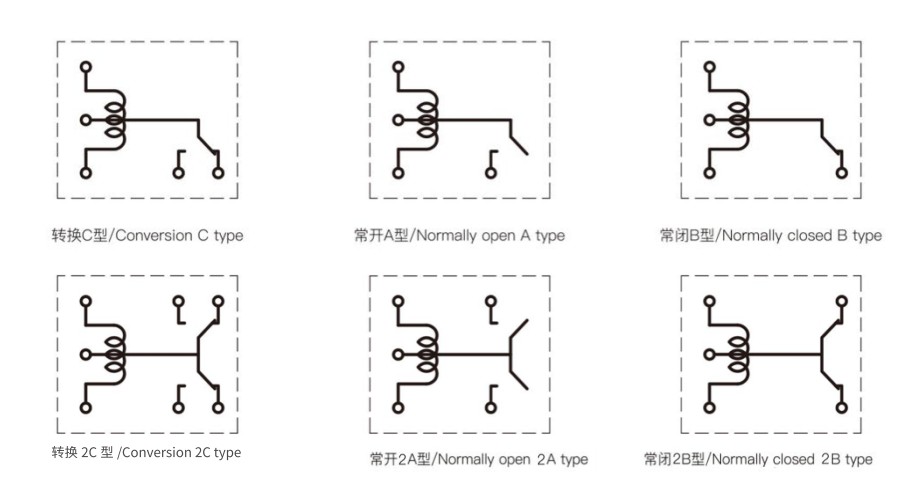

連絡先の手配	2A/2B/2C
電圧降下(10A時)	≤100mV
接点材質	銀合金：AgSnO₂ In₂O₃、AgSnO₂、AgNi
接点定格	A、B、C:10A/120VAC、28VDC 20A/14VDCU、V、W:2x10A/120VAC 28VDC 2x20A/14VDC
最大スイッチング電圧	DC75V AC380V
最大スイッチング電流	20A
電気的耐久性(周波数:1800ops/h)	1×10⁵オペレーション/1×10⁴オペレーション
機械的耐久性(周波数:18000 ops/h)	1×10⁷ops

コイルパラメータ

消費電力(W)	1.1W(長さ)						2.0W(奥行き)
公称電圧(VDC)	5	6	9	12	18	24	5	6	9	12	18	24
コイル抵抗(Ω±10%)	22.7	32.7	73.6	130.9	294.5	523.6	12.5	18	40.5	72	162	288
ピックアップ電圧(最大)	75%(公称電圧)
ドロップアウト電圧(最小)	10%(公称電圧)
最大許容オーバードライブ電圧(VDC)	130%(公称電圧)

特性パラメータ

断熱レベル		B/F
絶縁抵抗		100MΩ(DC500V)
耐電圧(漏れ電流1mA)	コイルと接点間	AC750V 1分間
	開放接点間	AC750V 1分間
動作時間(公称電圧時)		≤10ms
リリースタイム(ダイオードなし)(公称電圧時)		≤5ms
湿度		5%～85%RH
周囲温度		-40℃～+85℃/+105℃
耐衝撃性		100m/s²11ms
耐振動性(倍振幅)		10Hz～55Hz 1.5mm
重さ		約12g
工事		密封/耐フラックス
