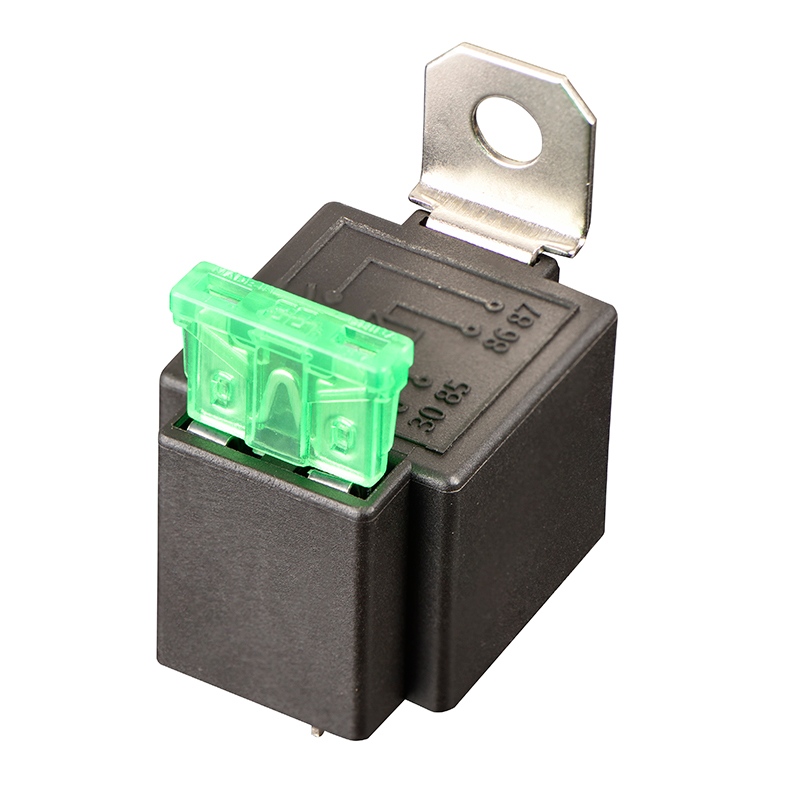

寧波慶永京盛電気器具有限公司は、自動車および産業システムの 30A ～ 60A スイッチング アプリケーション向けに設計されたコンパクトな高電流リレーである KLD (V4) ヒューズ設計自動車用リレーを発表します。
自動車の照明、電源回路、ランプ付属品、耐久性の高い制御システムに広く使用されており、厳しい条件下でも安定した信頼性の高い性能を保証します。
KLD (V4) は、クイック接続および PCB 取り付けオプションをサポートしており、過酷な環境での耐久性を向上させるオプションの防塵設計も備えています。 ISO 9001 認定プロセスに基づいて製造されており、安定した品質、長い耐用年数、安全な操作が保証されます。
コンパクトな構造と多彩な設置オプションを備えたヒューズ デザイン車載リレーは、大電流制御アプリケーションにコスト効率が高く信頼性の高いソリューションを提供します。
KEYONG ヒューズ設計の自動車用リレーは、二重機能システムを通じて動作します。
リレー コイルは、低電力信号を使用して大電流回路のスイッチングを制御します。
内蔵ヒューズは現在の負荷を監視し、過負荷または短絡状態が発生した場合に回路を自動的に切断します。
この統合設計により、正確な電気制御とリアルタイムの回路保護の両方が保証され、車載アプリケーションの安全性と信頼性が向上します。
1. 統合されたヒューズ保護設計
内蔵ヒューズ構造により過電流や短絡損傷から回路を保護
外部ヒューズホルダーの必要性を軽減
システムの安全性を高め、設置を簡素化します
2. 高い電気的信頼性
振動や温度変化下でも安定したスイッチング性能を発揮
接触抵抗が低く、効率的な電流伝達が可能
長い電気的および機械的寿命
3. 車載グレードのコンパクトな構造
最新の車両配線システムに対応した省スペース設計
狭い設置環境に最適
標準的な自動車用ソケットと互換性があります
4. 強い環境適応力
熱、湿気、塵、振動に対する耐性
自動車の過酷な動作条件向けに設計
長期連続使用でも安定した性能を発揮
5. OEMおよびカスタムサポート
カスタムコイル電圧、ピンレイアウト、ヒューズ定格が利用可能
自動車 OEM プロジェクトおよびアフターマーケット交換市場に最適
中国工場サプライチェーンによる柔軟な製造能力
| 連絡先の手配 | 1/2A、1/2B 1/2C |
| 電圧降下(10A時) | ≤200mV |
| 接点材質 | 銀合金：AgSnO₂ In₂O₃、AgSnO₂、AgNi |
| 接点定格 | 30A/40A/60A DC14V |
| 最大スイッチング電圧 | 「荷重制限曲線」を参照してください。 |
| 最大スイッチング電流 | 60A(抵抗DC14V) |
| 最小接触荷重 | 1A 6VDC |
| 電気的耐久性(周波数:900ops/h) | 1×10⁵ops |
| 機械的耐久性(周波数:18000 ops/h) | 1×10⁷ops |
| 消費電力(W) | 1.6W | 1.8W | 1.6W | 1.8W | 1.8W | 2.0W |
| 公称電圧(VDC) | 12 | 12 | 24 | 24 | 24 | 24 |
| コイル抵抗(Ω±10%) | 90 | 90 | 360 | 360 | 320 | 320 |
| 並列抵抗(Ω) |
|
680 |
|
2700 |
|
2700 |
| ピックアップ電圧(最大) | 65%(公称電圧) | |||||
| ドロップアウト電圧(最小) | 10%(公称電圧) | |||||
| 最大許容オーバードライブ電圧(VDC) | 150%(公称電圧) | |||||
| 断熱レベル | クラスB/クラスF | |
| 絶縁抵抗 | 100MQ(DC500V) | |
| 耐電圧(漏れ電流1mA) | 耐電圧(コイルと接点間) | AC500V 分間 |
| 耐電圧(開放接点間) | AC500V 分間 | |
| 動作時間(公称電圧時) | ≤10ms | |
| リリースタイム(ダイオードなし)(公称電圧時) | ≤10ms | |
| 湿度 | 5%～85%RH | |
| 周囲温度 | -40℃～+125℃ | |
| 耐振動性 | 5Hz～22.3Hz 10mm 複振幅 | |
| 22.3Hz～500Hz 98m/s² | ||
| 耐衝撃性 | 294m/s² | |
| 重さ | 約36g | |
| 工事 | 防塵 | |
●自動車電装システム
●エンジンコントロールモジュール（ECM）
●照明システム（ヘッドライト、フォグランプ、LEDシステム）
●空調システム
●大型車両の電気制御
●バイク電装システム
●アフターマーケット自動車改造キット
1. ヒューズ設計の自動車用リレーの利点は何ですか?
スイッチング制御とヒューズ保護を 1 つのユニットに統合し、外部配線の複雑さを軽減し、回路の安全性を向上させます。
2. このリレーは高電流負荷に対応できますか?
はい、KLD (V4) は 30A ～ 60A の安定したスイッチングをサポートしており、自動車の照明や重負荷システムに適しています。
3. 過酷な環境にも適していますか?
はい、オプションの防塵設計と産業グレードの構造により、振動、塵埃、温度変化に対して信頼性の高いパフォーマンスが保証されます。
4. KEYONG はカスタマイズされたソリューションを提供できますか?
はい、KEYONG は定格電流、ハウジング設計、端子タイプ、ヒューズの仕様を含む OEM カスタマイズをサポートしています。
5. このリレーはどの業界で一般的に使用されていますか?
自動車エレクトロニクス、産業オートメーション、電力制御システムで広く使用されています。
自動車用リレーの専門メーカー中国工場として、KEYONG は以下を提供します。
●年間生産量8,000万以上の安定した量産能力
●ISO認証取得体制による徹底した品質管理
●高度な自動生産・検査装置
●強力なOEM/ODMカスタマイズ能力
●競争力のある工場直販価格
●短納期と世界的な輸出実績
当社はリレーのサプライヤーであるだけでなく、世界の産業および自動車の顧客に対する長期的な技術パートナーでもあります。
