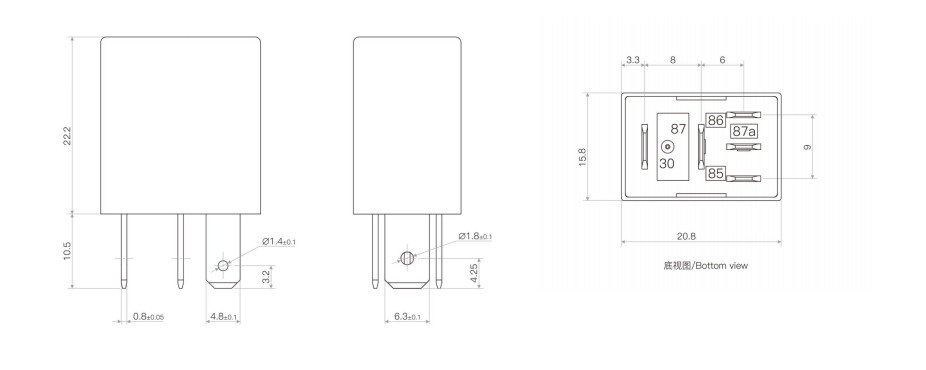

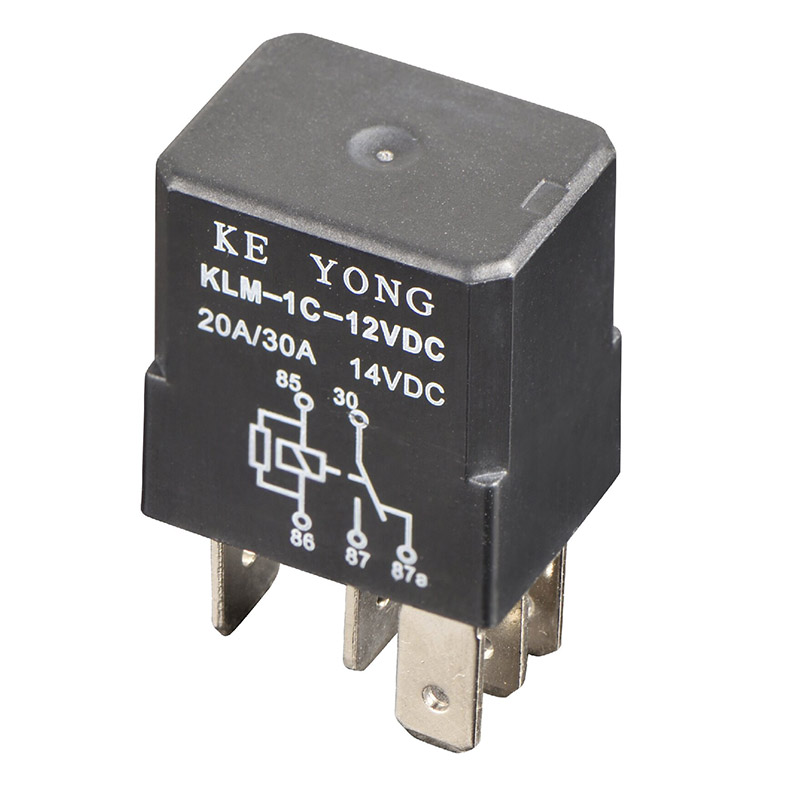

NINGBO KEYONG JINGSHENG ELECTRICAL APPLIANCE CO., LTD.の高電流マイクロISO自動車用リレー(KEYONG) は、自動車およびランプアクセサリのアプリケーション向けに設計された、最大 40A のスイッチング容量を備えたコンパクトで高性能のスイッチング ソリューションです。 1 つのフォーム A、1 つのフォーム B、および 1 つのフォーム C 接点構成を備え、PCB ピンとクイックコネクト取り付けの両方をサポートし、限られたスペース (20.8 × 15.8 × 22.2 mm) に柔軟に設置できます。このリレーは、-40°C ～ 125°C の極端な温度でも確実に動作し、さまざまな回路要件を満たすために 35A および 40A の負荷オプションを提供します。プラスチックで密封された耐フラックス設計と完全な RoHS 準拠により、耐久性、安全性、安定した長期性能が保証され、自動車の照明および電気システムの調達において信頼できる選択肢となります。
●車載の重負荷回路向けに設計された大電流スイッチング能力
●Micro ISO規格のコンパクト設計で設置・交換が容易です。
●125℃までの高温環境下でも安定した性能を発揮します。
●車載用途に強い耐振動・耐衝撃性
●長い電気寿命と連続運転に対する高い信頼性。
●コイル消費電力が低く、エネルギー効率が向上します。
●複数の車載制御システムやワイヤーハーネスに対応

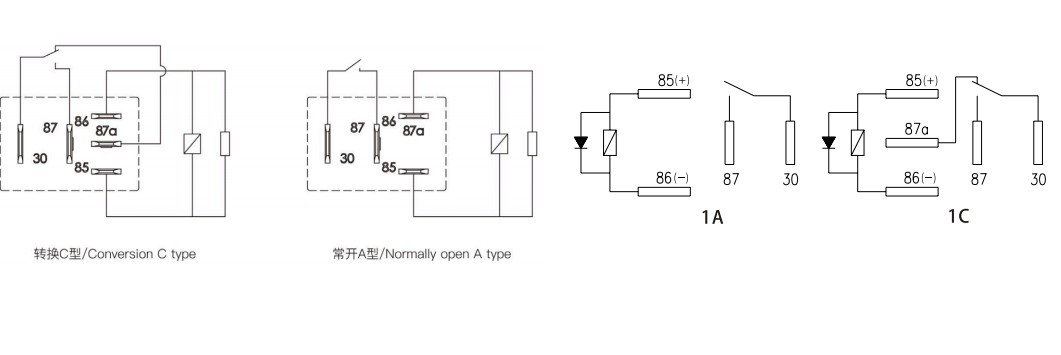

| 連絡先の手配 | A/B/C |
| 電圧降下(10A時) | ≤200mV |
| 接点材質 | 銀合金：AgSnO₂ In₂O₃、AgSnO₂、AgNi |
| 接点定格 | 20A/35A 14VDC |
| 最大スイッチング電圧 | DC50V |
| 最大スイッチング電流 | 35A(抵抗DC14V) |
| 最小接触荷重 | 1A 6VDC |
| 電気的耐久性(周波数:900ops/h) | 1×10⁵ops |
| 機械的耐久性(周波数:18000 ops/h) | 1×10'ops |
| 消費電力(W) | 1.5W | 1.7W | 1.5W | 1.7W | 1.8W | 2.0W |
| 公称電圧(VDC) | 12 | 12 | 24 | 24 | 24 | 24 |
| コイル抵抗(Q±10%) | 96 | 96 | 384 | 384 | 320 | 320 |
| 並列抵抗(Ω) |
|
680 |
|
2700 |
|
2700 |
| ピックアップ電圧(最大) | 75%(公称電圧) | |||||
| ドロップアウト電圧(最小) | 10%(公称電圧) | |||||
| 最大許容オーバードライブ電圧(VDC) | 150%(公称電圧) | |||||
| 断熱レベル | クラスB/クラスF | |
| 絶縁抵抗 | 100MΩ(DC500V) | |
| 耐電圧(漏れ電流1mA) | 耐電圧(コイルと接点間) | AC500V 分間 |
| 耐電圧(開放接点間) | AC500V 1分钟/分 | |
| 動作時間(公称電圧時) | ≤10ms | |
| リリースタイム(ダイオードなし)(公称電圧時) | ≤10ms | |
| 湿度 | 5%-85%RH | |
| 周囲温度 | -40℃～+125℃ | |
| 耐振動性 | 10Hz～60Hz 0.35mm 複振幅 | |
| 60Hz～500Hz 49m/s² | ||
| 耐衝撃性 | 196m/s² | |
| 重さ | 約169 | |
| 工事 | 防塵タイプ 密閉タイプ | |
KEYONG 高電流マイクロ ISO 自動車用リレーは、安定した信頼性の高い電気スイッチングを必要とするさまざまな業界で広く使用されています。
●自動車照明システム（ヘッドライト、フォグランプ、信号灯）
●エンジンコントロールユニット（ECU）と燃料ポンプシステム
●車両の HVAC および空調システム
●電気自動車およびハイブリッド自動車の制御システム
●大型トラック、バス、商用車。
●産業用自動化制御システム
●再生可能エネルギー充電・蓄電システム
●セキュリティ・監視機器
その多用途性により、中国からの信頼できる自動車用リレーのサプライヤーを探している世界的な OEM メーカーやシステム インテグレーターにとって好ましい選択肢となっています。
KEYONG 高電流マイクロ ISO 車載リレーはすべて、安定した性能と安全性準拠を保証するために、厳格な品質基準に基づいてテストされています。
認定には次のものが含まれます。
●UL認証
●TUV認証
●CQC認証
●CE認証
●RoHS対応
CE
CQC
RoHS
TUV
UL
これにより、KEYONG 工場から出荷されるすべての製品が国際的な安全性と信頼性の要件を満たしていることが保証されます。
KEYONG は、以下を含む複数の自動生産システムを運用しています。
●超音波洗浄装置
●精密巻線・はんだ付け機
●インテリジェントな組立ライン
●産業用ビジョン検査装置
●電気的性能試験装置
●自動パラメータ調整・校正装置
この高度な製造体制により、一貫した製品品質と高い生産効率が保証され、KEYONG は世界中のバイヤーにとって信頼できる中国のリレー工場となっています。
1. 高電流マイクロ ISO 車載リレーと標準リレーの違いは何ですか?
コンパクトなマイクロ ISO 寸法を維持しながら、より高い負荷容量を実現するように特別に設計されており、設置スペースが限られている最新の自動車電気システムに適しています。
2. このリレーは高温環境でも動作できますか?
はい。このリレーは、-40°C ～ +125°C で確実に動作するように設計されており、エンジン コンパートメントや過酷な自動車環境に適しています。
3. KEYONG はメーカーですか、それとも商社ですか?
KEYONG は、完全な社内生産、研究開発、テスト機能を備えた中国の直接製造会社および工場です。
4. OEM またはカスタマイズされたリレー ソリューションをサポートしていますか?
はい。 KEYONG は、コイル電圧、接点構成、ハウジング設計、端子タイプなどの OEM/ODM カスタマイズを提供します。
5. このリレーはどの業界で一般的に使用されていますか?
自動車エレクトロニクス、EV システム、産業用制御、HVAC システム、再生可能エネルギー アプリケーションで広く使用されています。
