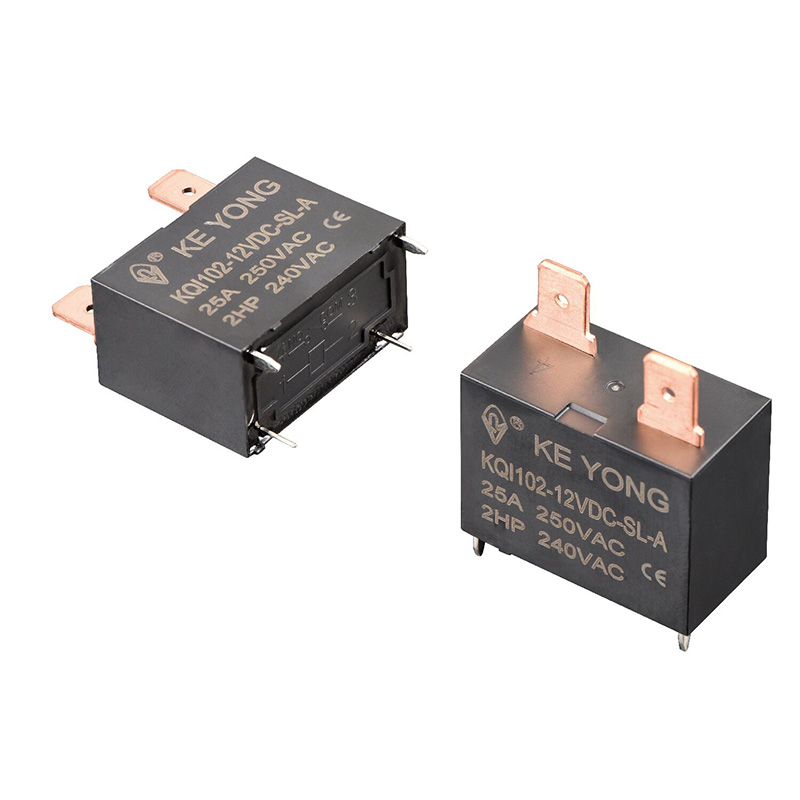

25A小型汎用パワーリレー
  • 25A小型汎用パワーリレー25A小型汎用パワーリレー

25A小型汎用パワーリレー

Model:KQI102(102F)
25A 小型汎用パワー リレー KQI102 (102F) – エアコン、ヒーター、産業機器の大電流モーター負荷向けに設計された堅牢なスイッチング ソリューションです。 25A の接触能力、4500V の絶縁耐力、デュアル PCB/QC 端子オプションを備えたこのコンパクトなリレーは、強化された絶縁安全性と、スペースに制約のある制御システム向けの柔軟な設置を実現します。 RoHSに完全準拠しており、安定した量産が可能です。 今すぐ見積もりをリクエストし、KEYONG と提携して、OEM 製造ニーズに合わせた信頼性の高い 25A リレーを入手してください。

KEYONG の 25A ミニチュア汎用パワーリレーは、コンパクトな電気システムにおける高負荷スイッチング性能を実現するように設計されています。 PCB 実装用途向けに設計されており、電気的耐久性と安全性が重要な要求の厳しい環境でも安定した信頼性の高い動作を実現します。

このリレーは、産業用制御システム、家電製品、自動車エレクトロニクス、および配電モジュールで広く使用されています。中国の信頼できるリレー工場として、KEYONG は各ユニットが ISO9001 品質管理システムに基づいて厳格な品質と性能基準を満たしていることを保証します。

25A ミニチュア汎用パワー リレーは、長い耐用年数、高いスイッチング能力、優れた熱安定性を実現するように設計されており、世界的な OEM メーカーやシステム インテグレータにとって信頼できる選択肢となっています。

技術的信頼性と製造力

KEYONG RELAY は、精密巻線機、超音波洗浄システム、産業用ビジョン検査装置、全工程自動組立ラインなど、高度な自動生産およびテスト システムを運用しています。

中国のリレー専門メーカー、サプライヤー、工場とし​​て、原材料の選択から最終テストに至るまで、あらゆる生産段階が厳しく管理されています。各 25A ミニチュア汎用パワー リレーは、電気的性能テスト、ライフサイクル テスト、環境信頼性検証などの複数の検査を受けます。

同社は ISO9001 品質基準を厳格に遵守し、世界中の顧客に対して一貫した製品の信頼性を保証しています。

認証と品質保証

25A ミニチュア汎用パワー リレーは、国際的に認められた規格に基づいて製造されており、次のような認証を取得しています。

●UL(米国)

●TUV(ドイツ)

●CQC(中国)

●CE(欧州連合)

●RoHS環境対応

CE

25A Miniature General Purpose Power Relay

CQC

25A Miniature General Purpose Power Relay

RoHS

25A Miniature General Purpose Power Relay

TUV

25A Miniature General Purpose Power Relay

UL

25A Miniature General Purpose Power Relay

これらの認証は、責任ある中国リレーのサプライヤーおよび工場としてのKEYONGの取り組みを実証し、製品の安全性、環境コンプライアンス、および世界市場の互換性を保証します。

接触パラメータ

連絡先の手配 1A
接触抵抗 ≤100mΩ(1A 6VDC)
接点材質 AgSnO₂、AgCdo
接点定格(抵抗負荷) 25A250VAC、277VAC 2HP120VAC、240VAC
最大スイッチング電圧 AC250V
最大スイッチング電流 25A
最大スイッチング電力 6250VA
機械的耐久性(周波数:18000 ops/h) 2×10⁶ops
電気的耐久性(周波数:360 ops/h) 1×10⁵ops(20A25QVAC、85℃、1.5秒)

コイルパラメータ

コイル定格電力定格 約900mW
電圧(VDC) 5 12 24 48
動作電圧(VDC) ≤3.5 ≤8.4 ≤16.8 ≤33.6
解除電圧(VDC) ≧0.5 ≥1.2 ≧2.4 ≥4.8
最大電圧(VDC) 6.0 14.4 28.8 57.6
コイル抵抗(2) 27.8x(1±10%) 160x(1±10%) 640x(1±10%) 2560×(1±10%)

特性パラメータ

断熱レベル B/F
絶縁抵抗 1000MΩ(DC500V)
耐電圧(漏れ電流1mA) コイルと接点間 AC4000V1min

開放接点間 AC1000V1min
動作時間(公称電圧時) ≤20ms
リリースタイム(ダイオードなし)(公称電圧時) ≤10ms
湿度 5%-85%RH
周囲温度 -40℃~+85℃
耐衝撃性 機能的 196m/s²

破壊的 980m/s²
耐振動性(倍振幅) 10Hz~55Hz 1.5mm
重さ 25g
工事 防塵仕様
終了 PCB&QC端子

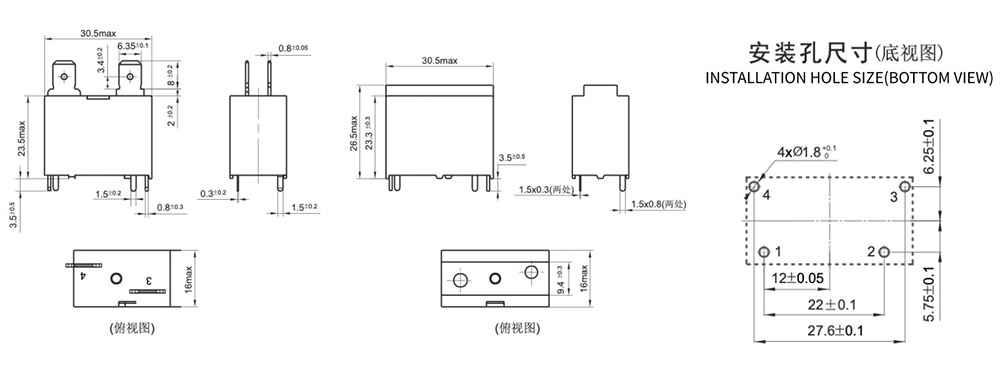

外形寸法

25A Miniature General Purpose Power Relay

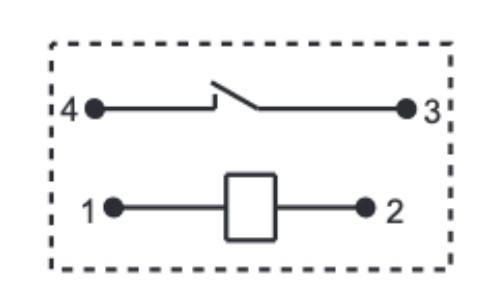

配線図(底面図)

25A Miniature General Purpose Power Relay

安全性の承認

25A Miniature General Purpose Power Relay

アプリケーション

25A ミニチュア汎用パワー リレーは、複数の業界で広く使用されています。

●産業用自動化制御システム

●家電制御回路

●車載電子システム

●再生可能エネルギー充電・蓄電設備

●通信機器、電源モジュール

●セキュリティ・監視システム

●高い適応性を備えたこのリレーは、安定したスイッチング性能とコンパクトな設計統合を必要とするOEMおよびODMプロジェクトに適しています。

リレーメーカーとしてKEYONGを選ぶ理由は何ですか?

中国の老舗リレーメーカー、サプライヤー、工場とし​​て、KEYONG RELAY は製品だけでなく、完全なエンジニアリングサポートとサプライチェーンの信頼性も提供します。

主な利点は次のとおりです。

●10年以上の電磁リレーの製造実績。

●大規模な自動生産能力

●強力な研究開発と継続的な技術革新

●グローバルOEMパートナーへの安定したサプライチェーン

●すべての生産段階にわたる厳格な品質管理システム

●専門的なプリセールスおよびアフターセールスの技術サポート

KEYONG RELAY は、一貫した品質と中国の競争力のある製造上の利点を備えた信頼性の高いリレー ソリューションを求める世界中の顧客にとって信頼できるパートナーとなっています。

顧客中心のサービス体制

KEYONG RELAY は、世界中の顧客との効率的な協力を確保するためのフルサイクルのサービス システムを提供します。

プリセールスサポート

電圧、電流、環境条件に基づいた技術的なコンサルティング、リレーの選択ガイダンス、およびアプリケーションの評価。

販売管理

リアルタイムの生産更新、品質追跡、物流調整により、中国の中継工場からのタイムリーな配送を保証します。

アフターサービス

技術サポート、アプリケーションのトラブルシューティング、および実際のアプリケーションでの安定した動作を保証するための長期的な製品パフォーマンス支援。

よくある質問

1. 25A ミニチュア汎用パワー リレーの主な利点は何ですか?

コンパクトな設計で高電流スイッチング容量を提供するため、安定した性能を必要とするスペースが限られたPCBアプリケーションに最適です。

2. KEYONG は直接メーカーですか?

はい。 KEYONG は貿易会社ではなく、中国リレーの専門メーカーおよび工場であり、品質と生産を直接管理しています。

3. このリレーは車載用途に使用できますか?

はい。安定したスイッチング性能が要求される車載エレクトロニクスやその他の高信頼性システムに適しています。

4. KEYONG は OEM またはカスタマイズされたソリューションを提供しますか?

はい。柔軟なリレーサプライヤーとして、KEYONG は顧客の仕様に基づいた OEM/ODM カスタマイズをサポートします。

5. KEYONG リレーはどのような品質認証を取得していますか?

当社のリレーは、UL、TUV、CQC、CE、および RoHS 規格によって認定されています。
