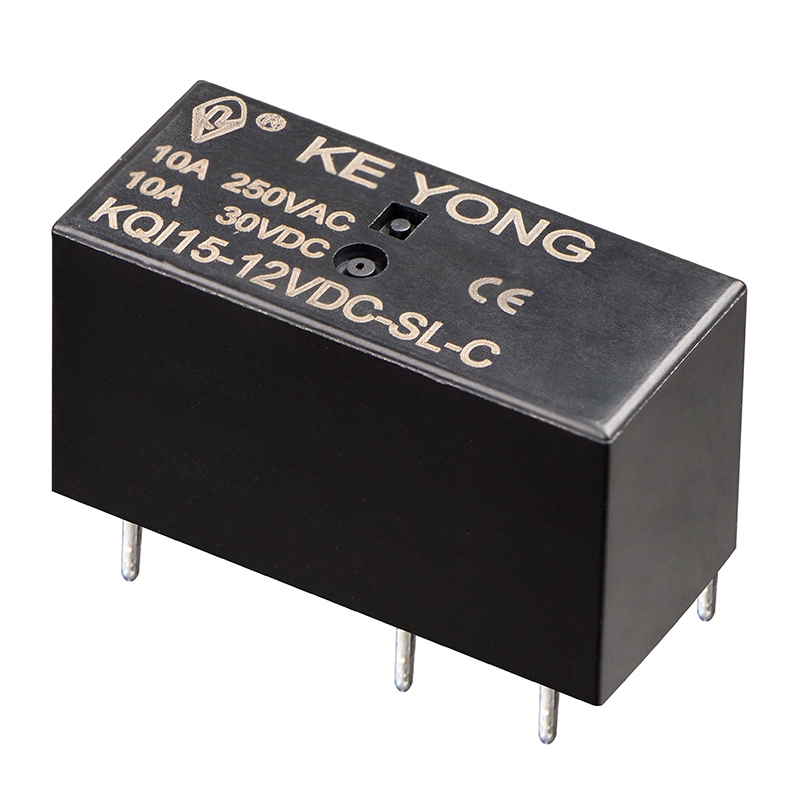

KEYONG スイッチング 10A 用ミニチュア パワー PCB リレーは、家庭用電化製品、オートメーション機器、スマート電子システムにおける信頼性の高い負荷制御用に設計されています。中国の専門リレー工場によって製造されたこのコンパクトなリレーは、0.4Wの低コイル消費電力、5kVの絶縁耐力、10mmの沿面距離を備えており、安全性の向上と安定した長期性能を実現します。プラスチックで密封されたバージョンと耐磁束バージョンがあり、OEM および産業用アプリケーションに最適なリレー ソリューションです。
スイッチング 10A 用ミニチュア パワー PCB リレーは、電気回路を安全かつ効率的に制御するために使用される電磁スイッチング コンポーネントです。その主な機能は、低電力制御信号を使用して最大 10A までの高電流負荷をスイッチングすることです。
このタイプの PCB パワー リレーは、安定したスイッチング、電気的絶縁、自動制御が必要な電子制御システムで広く使用されています。
主な機能
低電流信号による大電流回路の制御
電気負荷のオンとオフを自動的に切り替える
敏感な制御回路を高電圧または大電流から保護
制御回路と負荷回路の間に電気的絶縁を提供します
機器の自動化と操作の安全性を向上させる
リレーコイルに電圧が印加されると、内部の電磁システムが作動し、接点状態が変化します。これにより、リレーは電気回路を自動的に接続または切断できます。
例えば：
低電圧制御信号 → リレーコイルを作動
リレー接点が閉じる → 10A 負荷回路が動作開始
制御信号が除去される → 接点が元の状態に戻る
このスイッチングプロセスにより、モーター、ランプ、ファン、ヒーター、電源モジュール、その他の電気機器の安全かつ信頼性の高い制御が可能になります。
中国の専門リレーメーカーとして、KEYONG は次のようなお客様の要件に従って OEM およびカスタマイズされたリレー ソリューションをサポートしています。
●コイル電圧のカスタマイズ
●端子構造調整
●専用アプリケーションマッチング
●ワイヤーハーネス＆ソケットソリューション
●パッケージのカスタマイズ
エンジニアリング チームは、動作電流、電圧、温度範囲、設置条件に基づいてリレーの選択を提案することもできます。

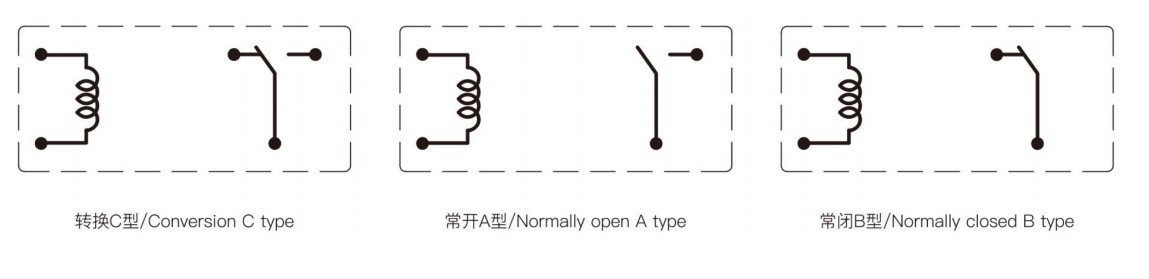

| 連絡先の手配 | A、B、C |
| 接触抵抗 | ≤100mΩ(1A 6VDC) |
| 接点材質 | 銀合金：AgSnO₂In₂O₃、AgSnO₂、AgNi |
| 接点定格(抵抗負荷) | 10A AC250V/DC30V |
| 最大スイッチング電圧 | AC440V/DC125V |
| 最大スイッチング電流 | 12A |
| 最大スイッチング電力 | 3000VA |
| 電気的耐久性(周波数:360 ops/h) | 1×10⁶ps/1×10⁴ops |
| 機械的耐久性(周波数:18000 ops/h) | 1×10⁷ops |
| 消費電力(W) | 0.4W(長さ) | |||||||
| 公称電圧(VDC) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| コイル抵抗(Q±10%) | 62 | 90 | 202 | 360 | 810 | 1440 | 3240 | 5760 |
| ピックアップ電圧(最大) | 70%(公称電圧) | |||||||
| ドロップアウト電圧(最小) | 10%(公称電圧) | |||||||
| 最大許容オーバードライブ電圧(VDC) | 150%(公称電圧) | |||||||
| 断熱レベル | B/F | |
| 絶縁抵抗 | 1000MΩ(DC500V) | |
| 耐電圧 漏れ電流 1mA) | コイルと接点間 | AC5000V 1min |
|
|
開放接点間 | AC1000V 1min |
| 動作時間(公称電圧時) | ≤15ms | |
| リリースタイム(ダイオードなし)(公称電圧時) | ≤8ms | |
| 湿度 | 5%～85%RH | |
| 周囲温度 | -40℃～+85℃ | |
| 耐衝撃性 | 機能的 | 98m/s² |
|
|
破壊的 | 980m/s² |
| 耐振動性 | 10Hz～150Hz | |
| 重さ | 約13g | |
| 工事 | 密封された耐フラックス | |
10A スイッチング用ミニチュア パワー PCB リレーは、以下の分野で広く使用されています。
●家電製品
●スマートホームシステム
●産業用自動化機器
●通信機器
●パワーコントロールシステム
●車載用電子制御モジュール
●再生可能エネルギー充電・蓄電システム
●セキュリティ・監視機器
経験豊富な中国リレーサプライヤーとして、KEYONG はさまざまな業界や作業環境の信頼性要件を満たすリレー製品を提供しています。
大型のリレーと比較して、小型 PCB リレーには次のような利点があります。
●基板実装に適したコンパクトサイズ
●消費電力の低減
●スイッチング応答が速い
●信頼できる電気性能
●電子製品への組み込みが容易です。
中国リレーの専門メーカーおよびサプライヤーとして、KEYONG Relay は安定した品質、長寿命、OEM カスタマイズ サポートを備えたミニチュア パワー リレーを世界中の顧客に提供しています。
1.この 10A ミニチュア PCB リレーはどのような用途に適していますか?
このリレーは、コンパクトな PCB 設置を必要とする中負荷スイッチング アプリケーションに適しています。家電製品、オートメーションシステム、スマートコントローラー、通信機器、自動車用電子機器などで一般的に使用されています。
2.KEYONGはOEMまたはカスタマイズされたリレーソリューションを提供できますか?
はい。 KEYONG は OEM 製造とカスタマイズされたリレー開発をサポートします。工場では、顧客のプロジェクト要件に応じて仕様を調整し、適合するリレー ソケットまたはワイヤリング ハーネス ソリューションを提供できます。
3.KEYONGは製品の品質をどのように保証しますか?
KEYONG は、製造プロセス全体を通じて自動化された生産および精密検査装置を使用しています。すべての製品は ISO9001 品質管理基準に基づいて生産され、UL、TUV、CE、RoHS などの国際認証要件に準拠しています。
4.このリレーは長期間のスイッチング用途に適していますか?
はい。このリレーは、信頼性の高い接点材料と安定した内部構造を使用して設計されており、通常の動作条件下で長い電気的寿命と一貫したスイッチング性能を保証します。
5.海外のバイヤーは大量注文の前にサンプルをリクエストできますか?
はい。サンプル サポートは、テストとプロジェクトの評価に利用できます。 KEYONG は、大量調達前にお客様が適切なリレー モデルを選択できるよう、技術的なコンサルティングも提供します。
