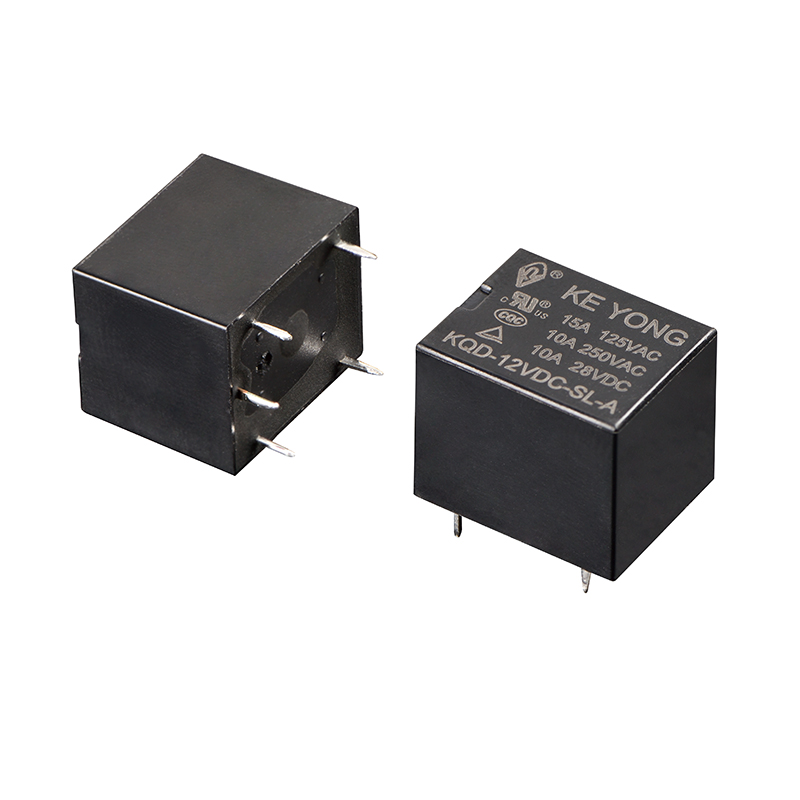

KQD (T73) 4 ピン 5 ピン キュービック パワー リレーは、自動車エレクトロニクス、産業用制御システム、家庭用電化製品、および電源管理機器における大電流スイッチング アプリケーション向けに設計されています。コンパクトなサイズ、安定した接触性能、低コイル消費電力、信頼性の高いスイッチング機能を備えたこのリレーは、PCB 実装アプリケーションに効率的で耐久性のあるソリューションを提供します。
| 私たちのリレー | 通常のリレー |
|---|---|
| 高電流容量 | スイッチング電流の低減 |
| 安定した接触抵抗 | 酸化しやすい |
| コンパクトな立方体構造 | 大きいサイズ |
| 長寿命 | 寿命が短い |
| OEM/ODMサポート | 限定的なカスタマイズ |
高精度自動製造
KEYONG は、以下を備えた複数の高度な自動生産ラインを運用しています。
●自動巻線半田付け機
●インテリジェント組立装置
●産業用ビジョン検査装置
●精密試験機
●リベッティング及びパラメータ調整機
●超音波洗浄装置
●厳格な生産管理により、安定した製品の一貫性と信頼性の高いバッチ品質が保証されます。
厳格な品質管理システム
中国の経験豊富なリレー工場として、KEYONG は原材料の検査、生産、テスト、包装の各プロセスを通じて ISO9001 の品質管理基準を厳格に遵守しています。
各リレーは出荷前に包括的な性能テストを受け、安定した電気的および機械的性能を保証します。
国際認証
製品は以下を含む複数の国際認証を取得しています。
●UL認証
●TUV認証
●CE認証
●CQC認証
●RoHS対応
CE
CQC
RoHS
TUV
UL
これらの認証は、顧客がさまざまな市場アクセスと安全性の要件を満たすのに役立ちます。

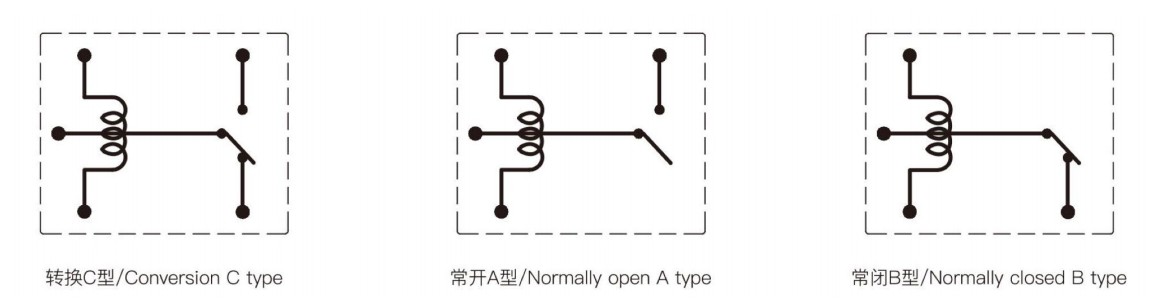

| 連絡先の手配 | A、B、C |
| 接触抵抗 | ≤100mΩ(1A 6VDC) |
| 接点材質 | 銀合金:AgSnO₂In₂O₃、AgSnO₂、AgNi |
| 接点定格(抵抗負荷) | 7A/10A/15A 250VAC/28VDC、15A 125VAC |
| 最大スイッチング電圧 | AC277V/DC30V |
| 最大スイッチング電流 | 15A |
| 最大スイッチング電力 | 2770VA/300W |
| 電気的耐久性(周波数:360 ops/h) | 1×10⁵オペレーション/1×10⁴オペレーション |
| 機械的耐久性(周波数:18000 ops/h) | 1×10⁷ps |
| 消費電力(W) | 0.36W(長さ) | 0.45W(奥行き) | ||||||||||||||
| 公称電圧(VDC) | 5 | 6 | 9 | 12 | 18 | 24 | 36 | 48 | 5 | 6 | 9 | 12 | 18 | 24 | 36 | 48 |
| コイル抵抗(Q±10%) | 69.4 | 100 | 225 | 400 | 900 | 1600 | 3600 | 6400 | 55 | 80 | 180 | 320 | 720 | 1280 | 2880 | 5120 |
| ピックアップ電圧(最大) | 75%(公称電圧) | |||||||||||||||
| ドロップアウト電圧(最小) | 10%(公称電圧) | |||||||||||||||
| 最大許容オーバードライブ電圧(VDC) | 130%(公称電圧) | |||||||||||||||
| 断熱レベル | B/F | |
| 絶縁抵抗 | 100MΩ(DC500V) | |
| 耐電圧(漏れ電流1mA) | コイルと接点間 | AC1500V 1min |
|
|
開放接点間 | AC1000V 1min |
| 動作時間(公称電圧時) | ≤10ms | |
| リリースタイム(ダイオードなし)(公称電圧時) | ≤5ms | |
| 湿度 | 5%～85%RH | |
| 周囲温度 | -40℃～+85℃/+105℃ | |
| 耐衝撃性 | 機能的 | 98m/s² |
|
|
破壊的 | 980m/s² |
| 耐振動性(倍振幅) | 10Hz～55Hz 1.5mm | |
| 重さ | 約9g | |
| 工事 | 密封された耐フラックス | |
1.4 PIN と 5 PIN キュービックパワーリレーの違いは何ですか?
4 PIN リレーは通常、基本的な制御機能を備えた標準スイッチング アプリケーションに使用されます。 5 PIN リレーには通常、ノーマルクローズまたはスイッチング回路構成用の追加端子が含まれており、より柔軟な制御オプションを提供します。
選択は回路設計とアプリケーションの要件によって異なります。
2.このリレーは車載用途に使用できますか?
はい。 KEYONG 4 PIN 5 PIN キュービック パワー リレーは、照明制御、空調システム、バッテリー管理、補助電源制御などの自動車電子システムで広く使用されています。
安定したスイッチング能力と耐振動性により、車載環境に適しています。
3.キュービックパワーリレーはどのような業界で一般的に使用されていますか?
キュービックパワーリレーは一般的に次の用途に使用されます。
●カーエレクトロニクス
●産業オートメーション
●家電製品
●再生可能エネルギーシステム
●セキュリティシステム
●通信機器
これらは、安定した中電流および大電流スイッチングを必要とする機器に特に適しています。
4.KEYONGはカスタマイズされたリレーソリューションをサポートしていますか?
はい。中国の専門リレーサプライヤーおよびメーカーとして、KEYONG は顧客の技術要件とアプリケーションシナリオに基づいた OEM および ODM サービスをサポートしています。
5.KEYONGは製品の品質をどのように保証しますか?
KEYONG は製造プロセス全体にわたって厳格な品質管理を実施しています。自動化された生産設備、精密検査システム、ISO9001 管理規格、および国際認証により、安定した製品品質と信頼性の高いパフォーマンスが保証されます。
寧波克永京盛電器有限公司は、自動車用リレー、パワーリレー、信号リレー、新エネルギーリレー、フラッシャーリレー、断続ワイパーリレー、リレーソケット、ワイヤーハーネスソリューションを専門とする中国のリレー専門メーカーです。
高度な製造能力、強力な技術サポート、包括的なサービス経験により、KEYONGは信頼できるリレー製品と長期的な協力を求める国内外の顧客にとって信頼できるリレーサプライヤーとなっています。
中国の信頼できる4ピン5ピンキュービックパワーリレーメーカー、サプライヤー、または工場をお探しの場合、KEYONGは安定した品質と効率的なサービスを備えたプロフェッショナルなソリューションを提供します。
