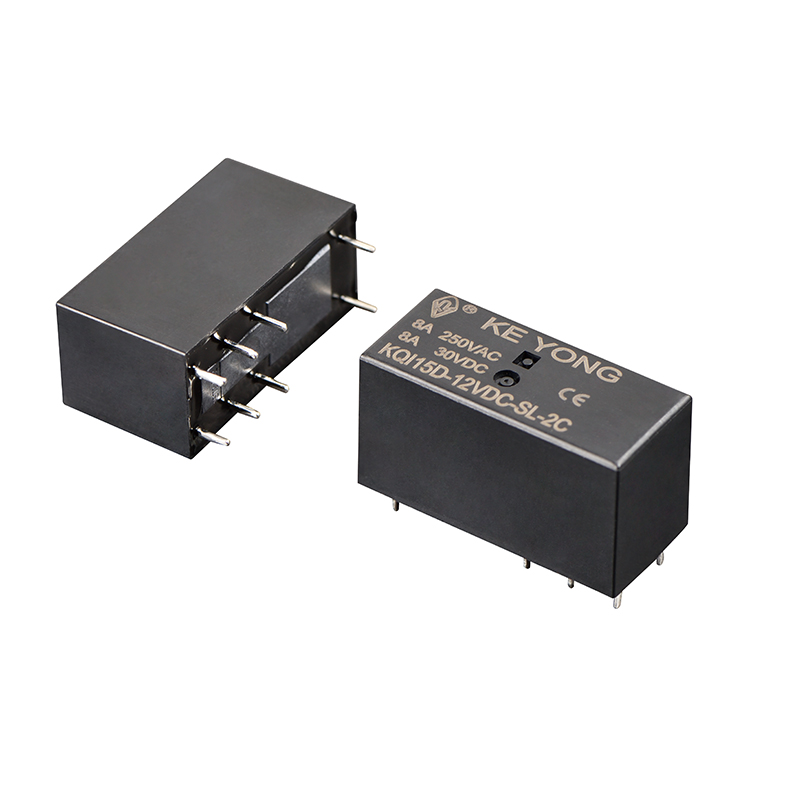

寧波慶永京盛電気器具有限公司KQI15D (115F-2P) サブミニチュア ハイパワー リレー 8A/250VAC は、スペースに制約のある電子および産業用制御システムで安定したパフォーマンスを発揮するように設計されたコンパクトな PCB 実装スイッチング コンポーネントです。中国の専門リレーメーカーおよびサプライヤー（KEYONG）として、このモデルは、高いスイッチング能力と超小型構造のバランスをとるように設計されており、信頼性と小型化が重要な最新のオートメーションおよびスマートデバイスアプリケーションに適しています。

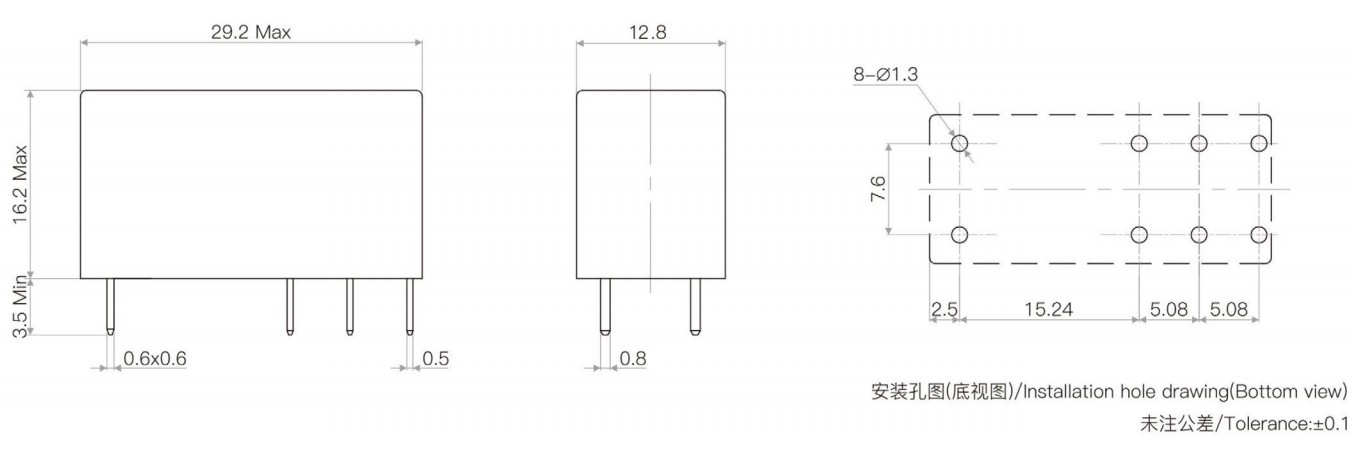

わずか16.2mmの超コンパクトな高さで高密度PCBレイアウトに対応
定格スイッチング容量 8A / 250VAC により安定した負荷制御を実現
エネルギー効率の高いシステム設計のための低いコイル消費電力
複数の保護構造が利用可能: プラスチック密封バージョン、耐フラックスバージョン、および防爆バージョン
耐電圧5kV、沿面距離10mmの高い安全性能
家庭用電化製品用途向けの IEC60335-1 安全規格への準拠 (オプション)
100% オンライン電気テストと RoHS 準拠による完全に自動化された生産
この超小型ハイパワーリレー 8A/250VAC KEYONG は、スマート家電、産業オートメーション システム、計装機器、通信機器、およびリモート コントロール モジュールに広く適用され、さまざまな動作環境にわたって信頼性の高いスイッチング性能を提供します。
世界中の購入者がより明確な決定を下せるよう、サブミニチュア ハイパワー リレー 8A/250VAC と KEYONG リレー製品ラインの他の一般的なリレー タイプの比較を以下に示します。
サブミニチュアリレー（8A/250VAC）
●小型化
●コンパクトな基板設計に最適
●適度な耐荷重。
標準パワーリレー
●大型化
●高負荷容量（10A～30A+）
●産業用電力制御システムに使用されます。
結論: PCB スペースが限られており、負荷が中程度の場合は、サブミニチュア リレーを選択してください。
サブミニチュアリレー
●プリント基板搭載
●電子制御システム
●機械的ストレスの少ない環境
車載用リレー
●振動や過酷な環境向けに設計されています。
●エンジン条件下での耐久性が向上。
●自動車やモビリティシステムに採用
結論: 車載用リレーは過酷な環境用であり、サブミニチュア リレーは PCB 電子機器用です。
超小型ハイパワーリレー（8A/250VAC）
●中負荷開閉に対応
●パワーコントロールに最適です。
信号リレー
●低電流（信号レベル切替）
●通信回路に使用されます。
結論: アプリケーションに負荷スイッチングが含まれる場合は、信号リレーではなくパワーリレーを選択してください。

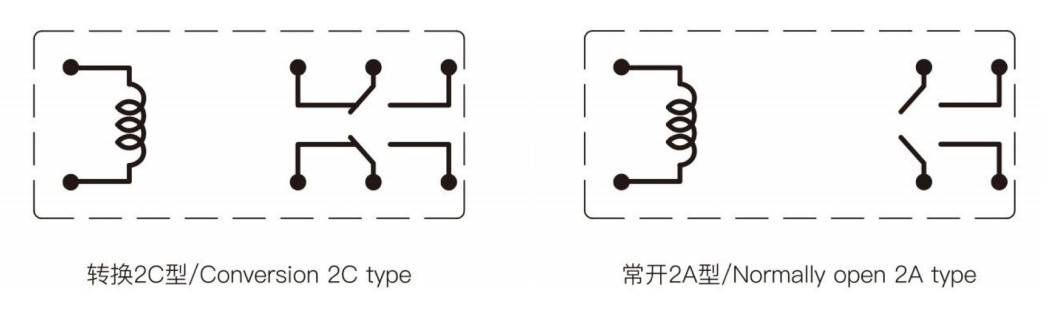

| 連絡先の手配 | 2A、2C |
| 接触抵抗 | ≤50mΩ |
| 接点材質 | 銀合金：AgSnO₂In₂O₃、AgSnO₂、AgNi |
| 接点定格(抵抗負荷) | 8A 250VAC/30VDC |
| 最大スイッチング電圧 | AC440V/DC125V |
| 最大スイッチング電流 | 8A |
| 最大スイッチング電力 | 2000VA |
| 電気的耐久性(周波数:360 ops/h) | 1×10⁵ps/1×10⁴ops |
| 機械的耐久性(周波数:18000 ops/h) | 1×10⁷ops |
| 消費電力(W) | 0.4W(長さ) | |||||||
| 公称電圧(VDC) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| コイル抵抗(Q±10%) | 62 | 90 | 202 | 360 | 810 | 1440 | 3240 | 5760 |
| ピックアップ電圧(最大) | ≤80%(公称電圧) | |||||||
| ドロップアウト電圧(最小) | ≥5%(公称電圧) | |||||||
| 最大許容オーバードライブ電圧(VDC) | 150%(公称電圧) | |||||||
| 断熱レベル | B/F | |
| 絶縁抵抗 | 1000MΩ(DC500V) | |
| 耐電圧(漏れ電流1mA) | コイルと接点間 | AC5000V 1min |
|
|
接点セット間 | AC2500V 1min |
|
|
開放接点間 | AC1000V 1min |
| 動作時間(公称電圧時) | ≤15ms | |
| リリースタイム(ダイオードなし)(公称電圧時) | ≤8ms | |
| 湿度 | 5%～85%RH | |
| 周囲温度 | -40℃～+85℃ | |
| 耐衝撃性 | 機能的 | 98m/s² |
|
|
破壊的 | 980m/s² |
| 耐振動性 | 10Hz～150Hz | |
| 重さ | 約15g | |
| 工事 | 密封された耐フラックス | |
超小型ハイパワーリレー 8A/250VAC KEYONG は、以下の用途に広く使用されています。
●産業用自動化制御システム
●空調設備、厨房機器などの家電製品
●通信・ネットワーク機器
●車載用電子制御モジュール
●電源・制御回路
●スマートデバイス・IoT制御システム
安定した性能を備えたこのリレーは、長期的な OEM 協力のために中国からの信頼できるリレー サプライヤーを探しているメーカーに特に適しています。
KEYONG は中国のリレー専門工場として、研究開発、生産、テスト、アフターサービスを 1 つのシステムで統合しています。 12,000㎡を超える生産エリアと自動化された組立ラインにより、同社は高効率と一貫した品質の生産を保証します。
KEYONG リレーは、UL、TUV、CQC、CE、RoHS などの国際規格によって認証されており、世界市場への準拠を保証します。各製品は、出荷前に信頼性を保証するために、自動テストと高精度校正システムを使用して厳格な検査を受けます。
中国で安定したリレーサプライヤーまたはメーカーを探している世界中のバイヤーに、KEYONG は製品だけでなくエンジニアリングサポートとアプリケーションガイダンスも提供します。
KEYONG は ISO 9001 品質管理基準に基づいて運営されており、原材料の選択から最終検査までの全プロセスの品質管理を実施しています。サブミニチュア ハイパワー リレー シリーズは以下についてテストされています。
●耐電気的耐久性
●機械的耐久性
●耐熱性
●断熱性能
●負荷条件下での安全性への準拠
CE
CQC
RoHS
TUV
UL
これらの厳格なプロセスにより、要求の厳しい産業環境でも安定したパフォーマンスが保証されます。
Q1: サブミニチュアハイパワーリレーは何に使用されますか?
これは主に、産業オートメーション、家庭用電化製品、通信機器などのコンパクト PCB システムの中電力電気負荷のスイッチングに使用されます。
Q2: KEYONG 8A リレーは誘導負荷に対応できますか?
はい。ただし、長期的な信頼性を確保するには、モーターやコイルなどの誘導負荷の定格を適切に下げる必要があります。当社のエンジニアリング チームは、正しい構成の選択をお手伝いします。
Q3: KEYONG リレーは他の中国メーカーと何が違うのですか?
KEYONG は以下に重点を置いています。
ISO 9001による厳格な品質管理
全自動生産ライン
UL、TUV、CE、CQC認定品
安定した量産能力（年間生産量8,000万以上）
これにより、信頼できる中国のリレー メーカーおよびサプライヤーによる一貫した品質が保証されます。
Q4: このリレーの寿命はどのくらいですか?
定格負荷条件下では、リレーは産業および商業用途に適した長い機械的および電気的ライフサイクルを提供します。
Q5: このリレーは高温環境でも使用できますか?
はい、ただしパフォーマンスは環境条件によって異なります。極端な温度でのアプリケーションの場合、KEYONG は強化リレーまたは密閉リレーのバージョンを推奨します。
Q6: KEYONG は OEM またはカスタマイズされたリレー ソリューションをサポートしていますか?
はい。中国の専門リレー工場として、KEYONG はコイルのカスタマイズ、ハウジング設計、電気パラメータ調整などの OEM/ODM サービスを提供しています。
Q7: KEYONG リレーは主にどこに輸出されていますか?
当社のリレーは、北米、ヨーロッパ、中東、東南アジアを含む世界中に輸出され、産業および自動車分野にサービスを提供しています。
アプリケーションで安定した性能、安全性、長寿命を確保するには、適切なサブミニチュア ハイパワー リレー 8A/250VAC を選択することが不可欠です。中国の専門リレー メーカーである KEYONG として、リレーを選択する前に次の重要なパラメータを評価することをお勧めします。
1. 負荷要件 (電流と電圧)
回路が 8A / 250VAC 以内で動作する場合、このモデルが適しています。
誘導負荷 (モーター、トランス) の場合は、寿命を長くするためにディレーティングを考慮してください。
8A を超える高負荷の場合は、パワーリレーまたは車載リレーの方が適切な場合があります。
2. 制御電圧（コイル仕様）
コイル電圧が PCB または制御システムの設計と一致していることを確認してください。
コイルの選定を誤るとスイッチングが不安定になったり、故障する可能性があります。
3. 設置スペース（PCB設計）
この超小型リレーは、高密度 PCB レイアウト向けに設計されています。
スペースが限られている小型電子機器に最適です。
4. アプリケーション環境
標準的な産業環境: 完全に適しています
高湿度/高温環境: 密閉型または強化された保護バージョンを検討してください。
振動の多い環境: 自動車グレードのリレーが必要になる場合があります
5. スイッチング周波数
高周波スイッチング回路の場合は、適切な放熱設計を行ってください。
KEYONG エンジニアリング サポートは、ライフサイクル要件の評価に役立ちます。
