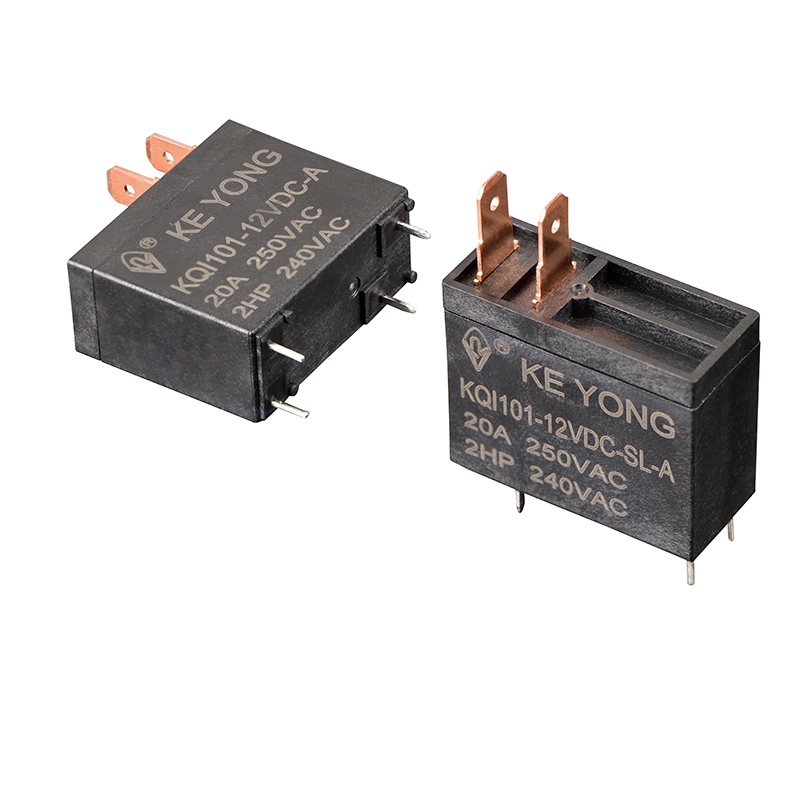

スイッチング 20A 用ミニチュア パワー PCB リレーは、安定性、安全性、長寿命が重要な高電流スイッチング アプリケーション向けに設計されています。中国の電磁リレーの専門メーカー、サプライヤー、工場である KEYONG によって製造されたこの製品は、コンパクトな PCB 実装システムで信頼性の高いパフォーマンスを提供するように設計されています。
強力な電気的耐久性と安定した接触性能を備えたこのリレーは、産業用制御システム、自動車エレクトロニクス、家庭用電化製品、電源管理モジュールで広く使用されています。厳しい品質管理基準に基づいて開発されており、厳しい環境でも安定した動作を保証します。
中国の信頼できるリレーサプライヤーとして、KEYONG は精密製造と継続的改善に重点を置き、すべてのリレーが世界的なアプリケーション要件を満たしていることを保証します。
●プリント基板実装に適した小型小型設計です。
●大電流負荷にも安定した20Aスイッチング能力
●低い接触抵抗で信頼の電磁性能を発揮します。
●耐電気摩耗性に優れ、長寿命を実現します。
●自動化されたPCB組立プロセス向けに設計されています。
●産業用および民生用電子アプリケーションの両方に適しています。
この製品は、耐久性、一貫性、アプリケーションの柔軟性に重点を置いた、中国の専門リレーメーカーとしてのKEYONGの取り組みを反映しています。
安定した回路性能と長い耐用年数を確保するには、20A スイッチング用の適切なミニチュア パワー PCB リレーを選択することが重要です。中国リレーの専門メーカーおよびサプライヤーとして、KEYONG はお客様がさまざまな用途に最適なリレーを選択できるよう技術ガイダンスを提供します。
20A PCB リレーを選択するとき、エンジニアは通常、次の要素を考慮します。
負荷の種類：抵抗負荷（ヒーター、ランプ）または誘導負荷（モーター、コンプレッサー）
スイッチング電流要件: 連続電流 vs 突入電流
コイル電圧の互換性: マッチング制御回路設計
PCB レイアウト スペース: 高密度基板向けのコンパクトな設計要件
電気的期待寿命: スイッチングサイクルの周波数
安全認証要件: 輸出市場向けのUL、TUV、CE規格
車載システムや産業用制御基板などの大電流アプリケーションの場合、特に PCB 上のスペースが限られている場合、20A 定格の小型パワー リレーはコンパクトなサイズと信頼性の高いスイッチング容量のバランスを提供します。
KEYONG は、中国の経験豊富なリレー工場として、顧客が過小評価または過大設計のリレーを選択しないようにエンジニアリング サポートを提供し、コスト効率とシステムの安定性を確保します。

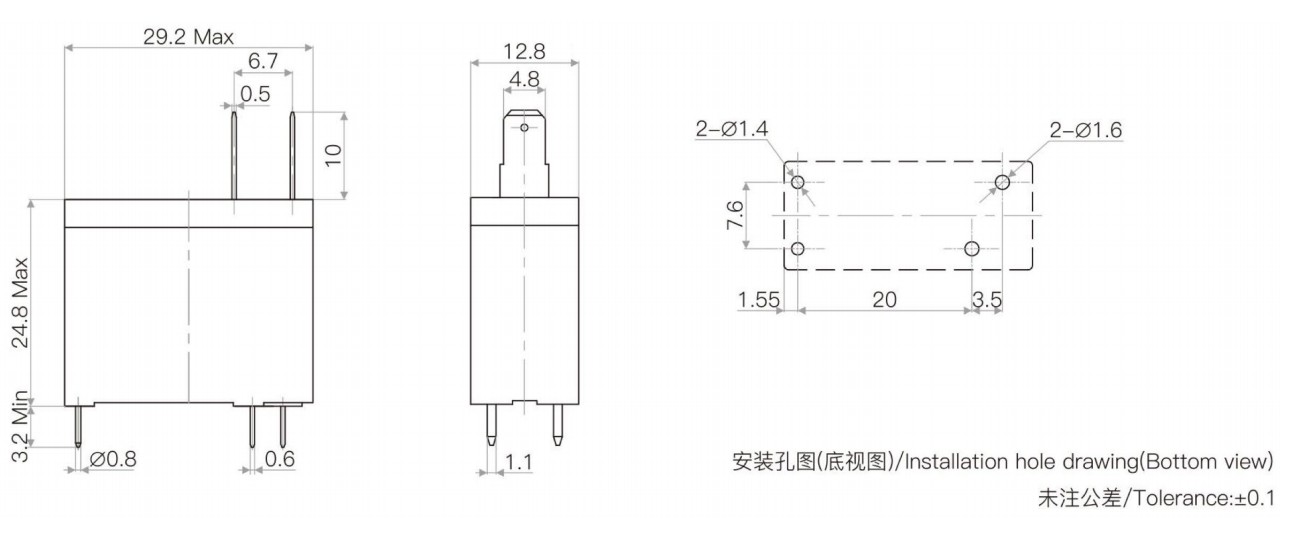

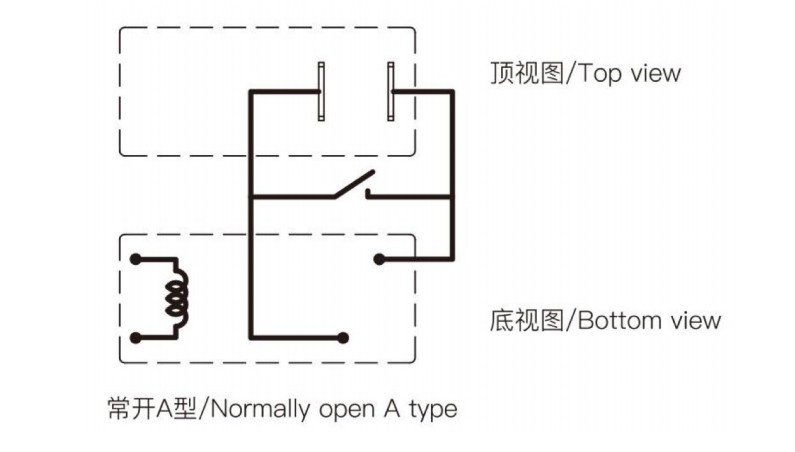

| 連絡先の手配 | A |
| 接触抵抗 | ≤100mΩ |
| 接点材質 | 銀合金:AgSnO₂ In₂O₂、AgSnO₂、AgNi |
| 接点定格(抵抗負荷) | 20A 250VAC |
| 最大スイッチング電圧 | AC250V/DC30V |
| 最大スイッチング電流 | 20A |
| 最大スイッチング電力 | 4000VA |
| 電気的耐久性(周波数:360 ops/h) | 1×10⁵オペレーション/1×10⁴オペレーション |
| 機械的耐久性(周波数:18000 ops/h) | 1×10⁷ops |
| 消費電力(W) | 0.54W(長さ) | 0.72W(奥行き) | ||||||||||||||
| 公称電圧(VDC) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| コイル抵抗(Ω±10%) | 46.3 | 66.7 | 150 | 267 | 600 | 1067 | 2400 | 4267 | 34.7 | 50 | 112.5 | 200 | 450 | 800 | 1800 | 3200 |
| ピックアップ電圧(最大) | 80%(公称電圧) | |||||||||||||||
| ドロップアウト電圧(最小) | 5%(公称電圧) | |||||||||||||||
| 最大許容オーバードライブ電圧(VDC) | 130%(公称電圧) | |||||||||||||||
| 断熱レベル | B/F | |
| 絶縁抵抗 | 1000M2 | |
| 耐電圧 漏れ電流 1mA) | コイルと接点間 | AC5000V 1min |
|
|
開放接点間 | AC1000V 1min |
| 動作時間(公称電圧時) | ≤20ms | |
| リリースタイム(ダイオードなし)(公称電圧時) | ≤10ms | |
| 湿度 | 5%～85%RH | |
| 周囲温度 | -40℃～+85℃ | |
| 耐衝撃性 | 機能的 | 98m/s² |
|
|
破壊的 | 980m/s² |
| 耐振動性(倍振幅) | 10Hz～55Hz 1.5mm | |
| 重さ | 約17g | |
| 工事 | 耐フラックス加工済み | |
20A スイッチング用ミニチュア パワー PCB リレーは、複数の業界にわたって広く適用されています。
●産業用自動化制御システム
●車載用電子制御ユニット
●家電用スイッチングモジュール
●HVACおよび温度制御システム
●電源・エネルギー管理機器
●通信・信号制御システム
KEYONG リレーは、さまざまな負荷条件下でも安定した性能を備えているため、信頼できる中国のリレー工場サプライヤーを探している世界中の OEM 顧客によってよく選ばれています。
Ningbo Keyong Jingsheng Electrical Appliance Co., Ltd. は中国浙江省寧波市にあり、複数の自動生産ラインを備えた 12,000 平方メートルの製造施設を運営しています。
工場には、自動組立システム、試験機、精密検査ツールなどの高度な設備が統合されており、高効率と安定した生産を保証します。
年間数千万個を超えるリレーの生産能力を持つ KEYONG は、自動車、エネルギー、通信、産業分野の世界中の顧客にサービスを提供する、信頼できる中国のリレー メーカーおよびサプライヤーとなっています。
KEYONG は、以下を含むフルサイクルの技術サポートを提供します。
●アプリケーション要件に基づくリレー選定ガイダンス
●電気パラメータのご相談
●OEMプロジェクト向けのカスタムソリューションの評価
●量産時の安定したリードタイム管理
●アフターセールス技術サポートとトラブルシューティング支援
このサービス システムにより、お客様は製品だけでなく、リレーの専門の中国工場サプライヤーからエンジニアリング レベルのサポートも確実に受けられます。
●リレー生産における10年以上の製造経験
●高いエンジニアリング力と研究開発力
●高度な自動生産・検査システム
●国際基準に沿った厳しい品質管理。
●自動車、産業、エネルギー分野へグローバルに安定供給
KEYONGは、長期的な協力と一貫した製品品質に重点を置き、信頼できる中国の電磁リレーメーカー、サプライヤー、工場としての地位を強化し続けています。
同様のタイプのリレー間の違いを理解することは、エンジニアがアプリケーションに適したソリューションを選択するのに役立ちます。以下は、製造とアプリケーションの観点から見た実際の比較です。
| パラメータ | ミニチュアパワーPCBリレー(20A) | 信号リレー | 一般的なパワーリレー |
|---|---|---|---|
| 定格荷重 | 最大20Aの大電流 | 低電流（信号レベル） | 中～高負荷 |
| サイズ | コンパクト基板タイプ | 超小型 | より大きな構造物 |
| 応用 | 電力スイッチング、産業用制御 | 信号伝送、通信 | 一般的な電力制御 |
| 負荷の種類 | モーター、ヒーター、パワーモジュール | 制御信号のみ | 家庭用および産業用負荷 |
| 耐久性 | 高い電気的/機械的寿命 | 非常に高い信号安定性 | 中～高耐久性 |
| コスト効率 | 産業用にバランスのとれた | 低電力アプリケーション | 幅は広いがコンパクトさは劣る |
Q1: 20A ミニチュア PCB リレーの主な用途は何ですか?
産業用コントローラー、自動車モジュール、家庭用電化製品などの小型電子システムにおける中電流から高電流負荷のスイッチングに使用されます。
Q2: このリレーは車載用途に使用できますか?
はい、安定したスイッチング性能が要求される自動車電子制御システムに広く適用されています。
Q3: KEYONG はメーカーですか、それとも商社ですか?
KEYONG は、生産、研究開発、品質管理を統合した中国の直接リレーメーカーおよび工場です。
Q4: リレーは PCB 実装をサポートしていますか?
はい、自動組立システムでの PCB 取り付け用に特別に設計されています。
