Ningbo Keyong Jingsheng Electrical Appliance Co., Ltd. の 50A ミニチュア高出力リレーは、コンパクトな電子および電気システムにおける信頼性の高い大電流スイッチング用に設計されています。中国のリレー専門メーカーとして、KEYONG は 2012 年から電磁リレーの開発と生産に注力し、自動車エレクトロニクス、再生可能エネルギー貯蔵、産業オートメーション、通信機器、セキュリティ システム、家庭用電化製品などの世界の産業にサービスを提供しています。
KEYONG RELAYは12,000平方メートルの工場面積と複数の自動化生産ラインを備え、年間8,000万個を超える安定した製造能力を構築しています。同社は研究開発、生産、テスト、アフターサービスを統合し、信頼できる中国のメーカー、サプライヤー、工場パートナーを求める世界中の顧客に完全なリレー ソリューションを提供しています。
この 50A ミニチュア ハイパワー リレーは、PCB 実装やスペースが限られたアプリケーションに適したコンパクトな設置面積を維持しながら、高負荷条件下でも安定した性能を発揮するように設計されています。

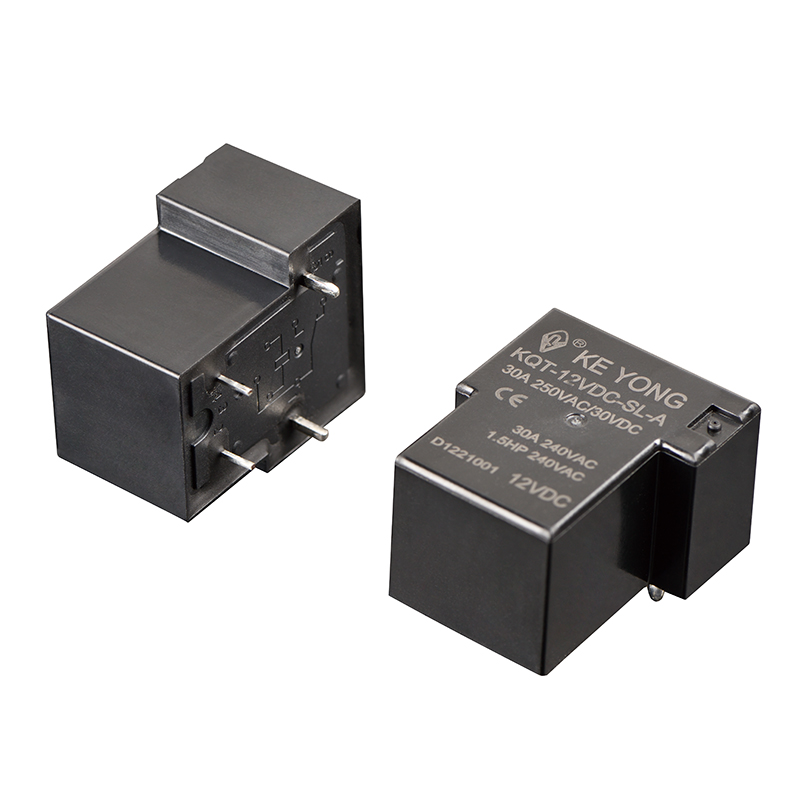

KEYONG 50A ミニチュア ハイパワー リレーは、高電流制御アプリケーション向けに設計されたコンパクトな電磁スイッチング デバイスです。安定したスイッチング性能、強力な電気的耐久性、信頼性の高い絶縁安全性を保証し、要求の厳しい産業および自動車環境に適しています。
特に省スペースと長寿命が重要な場合、大電流負荷制御が必要なシステムで広く使用されています。
●高密度の基板レイアウトに適した小型小型設計です。
●最大50Aの抵抗負荷までの大電流スイッチング能力
●高電圧条件下でも安全な動作を保証する強力な絶縁耐力
●コイル消費電力が低く、エネルギー効率の高いシステム設計が可能です。
●機械的および電気的寿命が長く、工業用の信頼性を実現します。
●耐アーク性、耐摩耗性に優れ、安定した接触性能を発揮します。
●自動組立生産ラインに最適です。
中国のKEYONGリレーメーカーとして、一貫した性能を保証するために、あらゆる生産段階で厳格な品質管理が適用されています。

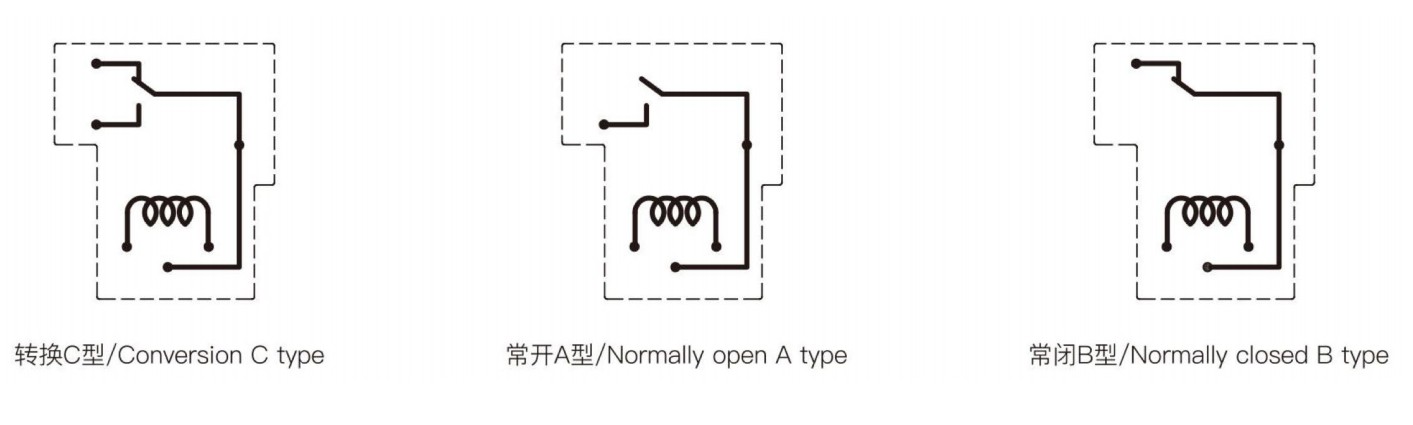

| 接点配置 | A、B、C |
| 接触抵抗 | ≤100mΩ(1A 6VDC) |
| 接点材質 | 銀合金：AgSnO₂ In₂O₂、AgSnO₂、AgNi |
| 接点定格(抵抗負荷) | 20A/30A/50A 250VAC、1-1/2HP240VAC、1HP 120VAC |
| 最大スイッチング電圧 | AC250V |
| 最大スイッチング電流 | 50A |
| 最大スイッチング電力 | 7500VA |
| 電気的耐久性(周波数:360 ops/h) | 1×10⁵オペレーション/1×10⁴オペレーション |
| 機械的耐久性(周波数:18000 ops/h) | 1×10⁷ops |
| 消費電力(W) | 0.9W(長さ) | |||||||
| 公称電圧(VDC) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| コイル抵抗(Ω±10%) | 27.7 | 40 | 90 | 160 | 360 | 640 | 1440 | 2560 |
| ピックアップ電圧(最大) | 75%(公称電圧) | |||||||
| ドロップアウト電圧(最小) | 10%(公称電圧) | |||||||
| 最大許容オーバードライブ電圧(VDC) | 130%(公称電圧) | |||||||
| 断熱レベル | B/F | |
| 絶縁抵抗 | 1000MΩ(DC500V) | |
| 耐電圧(漏れ電流1mA) | コイルと接点間 | AC2000V/AC4000V 1min |
|
|
開放接点間 | AC1500V 1min |
| 動作時間(公称電圧時) | ≤15ms | |
| リリースタイム(ダイオードなし)(公称電圧時) | ≤10ms | |
| 湿度 | 5%～85%RH | |
| 周囲温度 | -40℃～+85℃/+105℃ | |
| 耐衝撃性 | 機能的 | 98m/s² |
|
|
破壊的 | 980m/s² |
| 耐振動性(倍振幅) | 10Hz～55Hz 1.5mm | |
| 重さ | 約×309 | |
| 工事 | 密閉されたオープン | |
| 特徴 | ミニチュア50Aリレー | 従来のリレー |
|---|---|---|
| サイズ | コンパクト | より大きな |
| 消費電力 | より低い | より高い |
| PCBスペース | スペースを節約します | さらに必要 |
| 熱性能 | 最適化された | 標準 |
KEYONG を選択するということは、強力なエンジニアリングおよび生産能力を備えた中国のプロのリレー メーカーおよび工場サプライヤーと協力することを意味します。
●10年以上のリレー製造経験
●12000㎡の近代的な生産設備
●リレー年間生産数8,000万個を超える
●フルレンジ電磁リレー製品ポートフォリオ
●強力なOEMとカスタマイズ能力
●北米、欧州、中東、東南アジアをカバーする安定したグローバルサプライチェーン
KEYONG RELAY は、世界的な販売代理店および OEM パートナーとの長期的な協力に重点を置き、一貫した品質と信頼性の高い納品を提供します。
KEYONG 製品はすべて厳格な品質管理システムの下で製造されており、複数の国際認証に合格しています。
●UL認証
●TUV認証
●CQC認証
●CE認証
●RoHS対応
CE
CQC
RoHS
TUV
UL
各リレーは、出荷前に電気的性能テスト、耐久性テスト、安全性検査など、複数のテスト段階を経ます。
1.50A ミニチュアリレーの主な用途は何ですか?
主に、小型サイズと高負荷容量が要求される自動車システム、産業オートメーション、エネルギー機器における大電流スイッチングに使用されます。
2.このリレーは再生可能エネルギーシステムで使用できますか?
はい、安定した大電流性能により、新エネルギー充電システム、太陽光インバーター、エネルギー貯蔵アプリケーションで広く使用されています。
3.KEYONG では OEM カスタマイズが可能ですか?
はい、KEYONG は、電圧、コイル仕様、およびアプリケーション要件に基づいて、OEM およびカスタマイズされたリレー ソリューションをサポートしています。
4.KEYONGは製品の品質をどのように保証しますか?
すべての製品は ISO 9001:2015 システムに基づいて製造され、出荷前に一貫した品質を保証するために自動検査装置でテストされています。
5.KEYONGは大量注文をサポートしていますか?
はい、KEYONG は中国の中継工場として、安定した生産能力と柔軟な納期スケジュールで卸売注文や大量注文をサポートします。
