現代の車両は、照明、HVAC ユニット、インフォテインメント システム、電動ファン、燃料ポンプ、バッテリー管理システム、および高度な運転支援技術に電力を供給するために、ますます複雑化する電気システムに依存しています。電気負荷が増加し続けるにつれて、過負荷や短絡から回路を保護することがこれまで以上に重要になっています。ここは、ヒューズ設計車載リレー重要な役割を果たします。
ヒューズ設計の車載リレーは、リレーのスイッチング機能と集積回路保護を組み合わせており、最新の車載アプリケーションにコンパクトで信頼性の高いソリューションを提供します。このガイドでは、ヒューズ設計の自動車用リレーがどのように機能するか、その利点、選択基準、一般的な用途、および自動車メーカーやシステム インテグレータにとって好ましいソリューションとなっている理由について説明します。
この記事では、ヒューズ設計の自動車用リレーの動作原理、利点、用途、選択の考慮事項について説明します。また、統合されたヒューズ保護がどのように車両の安全性を高め、配線の複雑さを軽減し、メンテナンス効率を向上させ、要求の厳しい自動車環境において信頼性の高い動作をサポートするかを強調します。

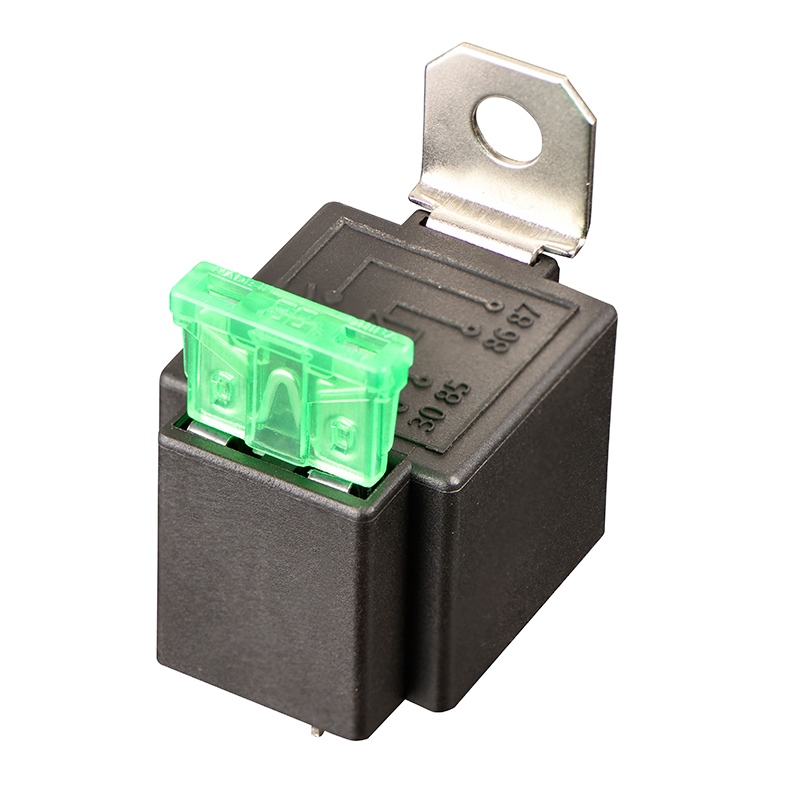

ヒューズ設計の自動車用リレーは、リレー アセンブリにヒューズ保護を組み込んだ電気機械式または電子スイッチング デバイスです。個別のリレーとヒューズ ホルダーを使用する代わりに、統合された設計により、両方の機能が単一のコンパクトなコンポーネントに結合されます。
リレーは低電流制御信号を通じて大電流回路を制御し、内蔵ヒューズは過負荷、配線障害、または短絡によって引き起こされる過剰な電流の流れから回路を保護します。
この統合されたアプローチにより、車両の電気アーキテクチャが簡素化され、同時に信頼性と保守性が向上します。
| 成分 | 一次機能 |
|---|---|
| リレーコイル | スイッチングメカニズムをアクティブにする |
| リレー接点 | 負荷への電流の流れを制御 |
| 内蔵ヒューズ | 回路を過電流状態から保護します |
| ハウジング | 断熱性と環境保護を提供します |
動作原理は比較的簡単です。制御信号がリレーコイルを励磁すると、磁界が発生します。この磁力により内部接点が動き、負荷回路に電流が流れます。
短絡や機器の故障などの異常な電流状態が発生した場合、損傷が他のコンポーネントに広がる前に、内蔵ヒューズが電気経路を遮断します。
この二重機能設計は、単一ユニット内で制御と保護の両方を提供します。
車両の電気的故障は、コンポーネントの損傷、配線の過熱、さらには火災の危険を引き起こす可能性があります。統合されたヒューズ保護により、即時過電流保護が提供されるため、これらのリスクが大幅に軽減されます。
従来のシステムでは、個別のリレーソケット、ヒューズホルダー、接続ワイヤが必要でした。ヒューズ設計リレーはこれらの要素を統合し、設置の複雑さと潜在的な配線エラーを軽減します。
自動車エンジニアは、利用可能な設置スペースを最大限に活用する方法を常に模索しています。統合されたリレーヒューズ アセンブリにより、コンポーネント数が削減され、パッケージング効率が最適化されます。
接続が少ないということは、障害ポイントが少ないことを意味します。ヒューズ設計リレーは、端子と配線インターフェイスを最小限に抑えることで、システム全体の信頼性を向上させます。
技術者は単一の統合ユニットを簡単に特定して交換できるため、診断時間とメンテナンスコストが削減されます。
| 利点 | 車両システムへの影響 |
|---|---|
| 統合された保護 | 電気的損傷を防ぎます |
| コンパクトなデザイン | 設置スペースを節約 |
| コンポーネント数の削減 | 組み立ての複雑さを軽減 |
| メンテナンスの迅速化 | 修理時間の短縮 |
| 信頼性の向上 | 電気的故障を最小限に抑える |
| 特徴 | ヒューズ設計リレー | 従来のリレー + ヒューズ |
|---|---|---|
| コンポーネント数 | より低い | より高い |
| インストールの複雑さ | よりシンプルに | より複雑な |
| スペース要件 | コンパクト | より大きな |
| メンテナンス効率 | より高い | 適度 |
| 配線要件 | 減少 | 広範囲にわたる |
| システムの信頼性 | 素晴らしい | 良い |
最新の車両プラットフォームでは、統合されたヒューズ設計リレーが、従来の構成と比較してより効率的でコスト効率の高いソリューションを提供することがよくあります。
ヒューズ設計の自動車用リレーは、車両の電気システム全体で広く使用されています。
多用途性により、乗用車、トラック、バス、農業機械、特殊産業車両に適しています。
長期的な信頼性と最適なパフォーマンスを実現するには、適切なリレーを選択することが重要です。
リレーが連続負荷電流とピーク負荷電流の両方を安全に処理できることを確認してください。過小評価されているリレーを選択すると、早期に故障が発生する可能性があります。
ヒューズは、通常の動作状態での迷惑なトリップを回避しながら、適切な保護を提供する必要があります。
ほとんどの車載アプリケーションは 12V または 24V システムを利用します。車両の電気アーキテクチャとの互換性を確認します。
自動車環境では、コンポーネントが振動、粉塵、湿気、化学物質、極端な温度にさらされます。過酷な動作条件向けに設計されたリレーを選択してください。
アプリケーションによっては、常開接点、常閉接点、または切り替え接点の配置が必要になる場合があります。
| 選択要素 | 重要性 |
|---|---|
| 電流容量 | 過負荷による損傷を防ぎます |
| ヒューズ値 | 適切な保護を確保 |
| 電圧の互換性 | システム運用をサポートします |
| 環境評価 | 耐久性の向上 |
| 接点の種類 | アプリケーション要件と一致する |
高品質のリレーであっても、正しく取り付けられないと故障する可能性があります。よくある間違いには次のようなものがあります。
適切な設置方法は、耐用年数とシステムの信頼性を最大限に高めるのに役立ちます。
自動車の電化が加速し続けるにつれて、リレー技術も急速に進化しています。メーカーは、より高い電流容量、コンパクトなフォームファクター、インテリジェントな診断、耐久性の向上に重点を置いています。
電気自動車と高度な電子制御システムにより、ますます洗練された配電アーキテクチャをサポートできる統合保護ソリューションの需要が高まっています。
将来のヒューズ設計リレーは、強化された監視機能、予知保全機能、およびスマート車両ネットワークとの互換性の向上を提供すると期待されています。
Q1: ヒューズ設計の車載リレーの主な利点は何ですか?
主な利点は、スイッチング機能と回路保護機能が単一のコンポーネントに統合されており、安全性を向上させながら配線の複雑さを軽減できることです。
Q2: ヒューズ設計の自動車用リレーは電気自動車に使用できますか?
はい。信頼性の高い配電と回路保護が不可欠な電気自動車やハイブリッド自動車のサブシステムでの使用が増えています。
Q3: 正しいヒューズの定格を決定するにはどうすればよいですか?
ヒューズの定格は、アプリケーションの動作電流、サージ特性、および安全要件に従って選択する必要があります。
Q4: 一体型リレーヒューズユニットはより信頼性が高くなりますか?
多くのアプリケーションでは、そうです。配線が減り、接続ポイントが減ることで、システム全体の信頼性が向上します。
Q5: 自動車以外にヒューズ設計リレーを使用している業界は何ですか?
これらは商業輸送機、農業機械、産業機器、船舶システム、特殊車両にも使用されています。
ヒューズ設計の自動車用リレーは、電気スイッチングと回路保護の効率的な組み合わせを提供し、最新の車両システムにとって価値のあるソリューションとなります。これらのリレーは、部品点数の削減、設置の簡素化、信頼性の向上、安全性の強化により、メーカーやエンジニアが今日の自動車電気アーキテクチャの増大する需要を満たすのに役立ちます。
乗用車、商用輸送システム、電気自動車、特殊機器のいずれを設計している場合でも、高品質のヒューズ設計自動車用リレーを選択することで、長期的なパフォーマンスと動作の安全性に大きく貢献できます。
キーヨン業界の厳しい要件を満たすように設計された信頼性の高い自動車用リレー ソリューションを専門としています。高性能ヒューズ設計自動車用リレー、カスタマイズされたソリューション、または次のプロジェクトの技術サポートをお探しの場合は、お問い合わせ今日お客様の要件について話し合い、KEYONG が車両の電気システムの最適化にどのように役立つかを確認してください。
-
