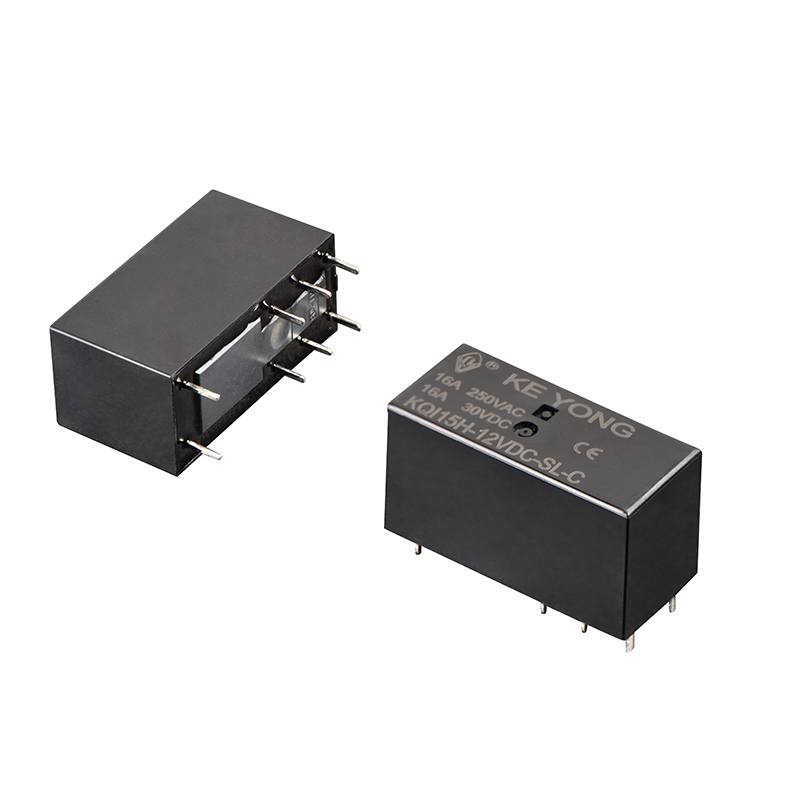

寧波慶永京盛電気器具有限公司は、KQI15H (115FH) 16A 20A ミニチュア ハイパワー リレーを供給します。このリレーは、5kV の絶縁耐力、コンパクトなサイズ、および信頼性の高い高負荷スイッチング性能を実現する 10mm の沿面距離を備えています。高密度基板実装向けに設計されており、安定した安全な電力制御が必要なエアコン、自動販売機、コピー機、リモコンテレビなどの家庭用・業務用電気機器に広く使用されています。
負荷電流に基づいて選択してください
標準的な家庭用電化製品や中負荷制御システムの場合、通常は 16A リレーで十分です。起動電流が高い機器や継続的な重負荷動作の場合は、安定性と耐久性を向上させるために 20A リレーをお勧めします。
コイル電圧要件の確認
システムが異なれば、DC 5V、12V、24V、48V などの異なるコイル電圧が必要になります。正しいコイル仕様を選択すると、信頼性の高いリレー動作が確保され、制御回路が保護されます。
設置環境を考慮する
振動、温度変動、または長い動作サイクルを伴うアプリケーションでは、長期信頼性を確保するために、安定した接点材料と強力な絶縁性能を備えたリレーを選択することが重要です。
PCB のスペースと構造を評価する
小型設計により、高電流スイッチング機能を維持しながら PCB 占有スペースを削減できるため、小型電子製品やインテリジェント制御モジュールに適しています。
高いスイッチング容量
16A および 20A の負荷スイッチング アプリケーション向けに設計されたリレーは、連続動作条件下でも安定した電気的性能を維持します。信頼性の高い電流制御と耐久性のある接点動作が必要な大電力機器に適しています。
コンパクトな小型構造
小型 PCB リレー構造は、優れた絶縁性とスイッチングの信頼性を維持しながら、電子機器内の設置スペースの最適化に役立ちます。コンパクトな電気システムやインテリジェントな制御モジュールにとって理想的な選択肢です。
安定した接触性能
高品質の接点材料により、導電率とアーク抵抗が向上し、頻繁なスイッチング動作時の接点の摩耗が軽減され、リレーの耐用年数が延長されます。
コイルの低消費電力
最適化されたコイル設計により、動作中のエネルギー消費と発熱が低減され、エネルギー効率の高い電子システムをサポートし、機器全体の安定性が向上します。
優れた電気的安全性
このリレーは厳格な品質基準に基づいて製造され、高度な検査装置でテストされ、要求の厳しい用途において信頼性の高い絶縁性能と動作の安全性が確保されています。

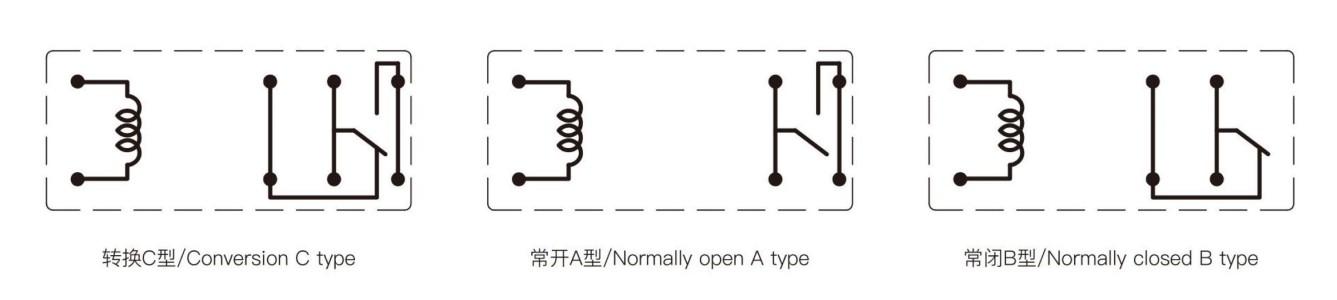

| 連絡先の手配 | A、B、C |
| 接触抵抗 | ≤100mΩ |
| 接点材質 | 銀合金:AgSnO₂In₂O₃、AgSnO₂、AgNi |
| 接点定格(抵抗負荷) | 16A 250VAC/16A 30VDC |
| 最大スイッチング電圧 | AC440V/DC125V |
| 最大スイッチング電流 | 16A |
| 最大スイッチング電力 | 4000VA |
| 電気的耐久性(周波数:360 ops/h) | 1×10⁵オペレーション/1×10⁴オペレーション |
| 電気的耐久性(周波数:18000ops/h) | 1×10⁷ops |
| 消費電力(W) | 0.4W(長さ) | |||||||
| 公称電圧(VDC) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| コイル抵抗(Ω±10%) | 62 | 90 | 202 | 360 | 810 | 1440 | 3240 | 5760 |
| ピックアップ電圧(最大) | 70%(公称電圧) | |||||||
| ドロップアウト電圧(最小) | 10%(公称電圧) | |||||||
| 最大許容オーバードライブ電圧(VDC) | 150%(公称電圧) | |||||||
| 断熱レベル | B/F | |
| 絶縁抵抗 | 1000MQ(500VDC) | |
| 耐電圧(漏れ電流1mA) | コイルと接点間 | AC5000V 1min |
|
|
開放接点間 | AC1000V 1min |
| 動作時間(公称電圧時) | ≤15ms | |
| リリースタイム(ダイオードなし)(公称電圧時) | ≤8ms | |
| 湿度 | 5%～85%RH | |
| 周囲温度 | -40℃～+85℃ | |
| 耐衝撃性 | 機能的 | 98m/s² |
|
|
破壊的 | 980m/s² |
| 耐振動性 | 10Hz～150Hz | |
| 重さ | 約15g | |
| 工事 | 密封された耐フラックス | |
KEYONG 16A 20A ミニチュア ハイパワー リレーは、以下を含むさまざまな産業および電気制御システムで広く使用されています。
●家電製品
●スマートホームシステム
●産業用自動化機器
●通信機器
●再生可能エネルギー充電・蓄電システム
●セキュリティ・監視システム
●カーエレクトロニクス
●知能化制御システム
●電源管理装置
●PCB制御基板
経験豊富な中国リレー工場として、KEYONG は北米、ヨーロッパ、東南アジア、中東、南米の顧客と緊密に連携して、さまざまな産業環境向けのリレー ソリューションを提供しています。
1.16Aリレーと20Aリレーの違いは何ですか?
主な違いはスイッチング電流容量です。 20A リレーは、より高い負荷電流を処理できるため、重電気負荷または高い起動電流要件がある機器に適しています。
2.このミニチュアパワーリレーは基板実装に使用できますか?
はい。このリレーは PCB 取り付け用途向けに設計されており、コンパクトな電気制御システムやオートメーション機器に適しています。
3.KEYONGはOEMカスタマイズをサポートしていますか?
はい。 KEYONG は、コイル電圧、端子構成、アプリケーション要件などの顧客の仕様に基づいて、OEM およびカスタマイズされたリレー ソリューションを提供します。
4.KEYONGはリレーの品質をどのように保証しますか?
KEYONG は厳格な ISO9001 品質管理手順に従い、高度な自動生産および試験装置を使用しています。すべての製品は包括的な検査を受け、UL、TUV、CE、RoHS、CQC などの国際認証規格に準拠しています。
中国の専門リレー工場
寧波科用京盛電器有限公司は2012年に設立され、年間生産能力が8,000万個を超える大規模リレーメーカーに成長しました。工場の面積は 12,000 平方メートルで、複数の自動化された生産ラインと試験ラインが備えられています。
先進的な製造装置
KEYONG は、以下を含むインテリジェント製造システムを利用しています。
●自動組立機
●工業用画像検査機
●巻線・はんだ付け装置
●自動試験機
●リベッティング・検査システム
●超音波洗浄装置
●パラメータ調整機
これらの高度な設備は、あらゆるミニチュア パワー リレーの製品の一貫性と生産効率の確保に役立ちます。
厳格な品質管理システム
製品の品質は、あらゆる製造プロセスを通じて常に中心的な焦点となります。各リレーは出荷前に包括的なテストと検査を受けます。
当社の製品は、以下を含む国際規格および認証に準拠しています。
●UL認証
●TUV認証
●CQC認証
●CE認証
●RoHS対応
●ISO9001:2015品質マネジメントシステム
OEM およびカスタマイズされたリレーのサポート
プロのリレー サプライヤーとして、KEYONG は次のようなお客様の要件に従って OEM およびカスタマイズされたリレー ソリューションをサポートします。
●コイル電圧のカスタマイズ
●端子構造調整
●ワイヤーハーネスとソケットのマッチング
●用途に応じたリレー選択
●基板実装技術サポート
