自動車の電気システムはリレーを使用して、照明、冷却ファン、エアコン、モーター、その他の電気負荷への電力を制御します。適切なリレーは、スイッチングされる電流、負荷の種類、利用可能な設置スペース、および動作環境によって異なります。
の主な違いは、大電流車載リレー標準の自動車用リレーは、各設計が処理することを目的とした負荷です。高電流モデルは要求の厳しい電力スイッチング用途向けに開発されていますが、低電流回路や一般的な電気制御には標準リレーで十分です。ただし、実際の機能は名前だけではなく、個々のモデルの仕様によって異なります。
自動車エレクトロニクス メーカーにとって、2 つのどちらかを選択するには、定格電流を比較するだけでは不十分です。接点構成、突入電流、コイル電圧、熱条件、および取り付け要件もリレーの選択に影響します。
通常、車載用リレーを選択する際に最初に確認する仕様は電流定格です。照明回路、ファン、ポンプ、モーターは異なる動作特性と始動電流特性を持つ可能性があるため、リレーは実際の電気負荷に適合させる必要があります。
標準の自動車用リレーは、指定されたスイッチング容量内の回路で適切に動作します。回路に大きな連続電流またはかなりの突入電流が含まれる場合、適切な高電流接点設計を備えたリレーが必要になる場合があります。

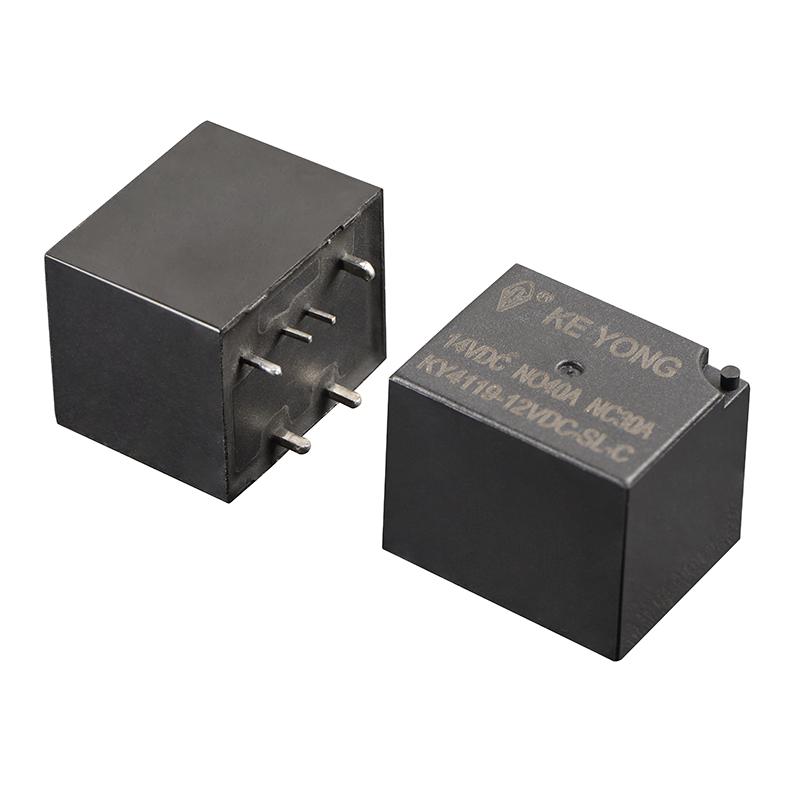

例えばKEYONGさんの高電流車載 PCB リレー、モデル KY4119 (4120) は、抵抗負荷条件下で 14VDC で 30A または 40A の接点定格をサポートします。その仕様では、投入電流と遮断電流も区別されます。これは、開始電流が高い負荷を評価する場合に重要です。

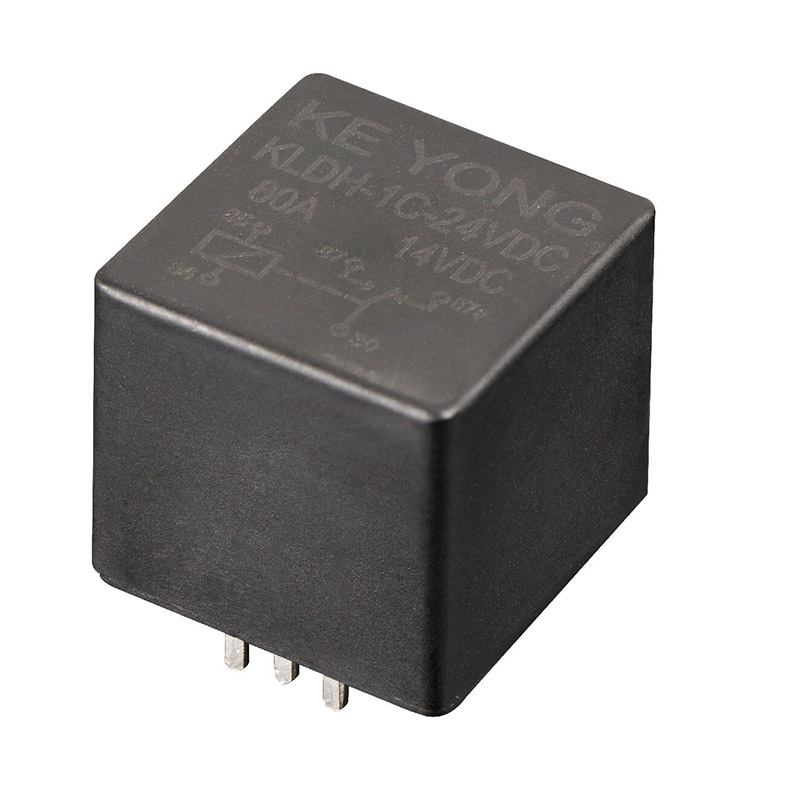

異なる電流範囲または設置形式を必要とするアプリケーションの場合、100A車載用大電流リレー、モデル KLDH (V7) は、評価するための別のオプションを提供します。製品名は、すべての負荷を 100A で連続的に開閉できることを意味するものではないため、記載されている接点定格と最大開閉条件を注意深く確認する必要があります。
リレー接点はスイッチング負荷を運ぶため、その材質、接点抵抗、スイッチング能力が長期的な性能にとって重要になります。
リレーが通電回路を開閉すると、接点間に電気アークが発生することがあります。重大度は、電流、電圧、負荷の種類、スイッチング条件などの要因によって異なります。モーターやソレノイドなどの誘導負荷は、抵抗負荷とは異なる要求を接点に課す可能性があります。
高電流設計には、より要求の厳しいスイッチング条件を目的とした接点材料と内部構造が組み込まれている場合があります。一部のモデルにはアーク制御機能も含まれています。たとえば、KEYONG の KLDH (V7) リレーには、アーク制御設計の一部として内蔵の破裂磁石が記載されています。
標準の車載リレーは、指定された制限内の負荷に引き続き適しています。したがって、関連する比較は、単にリレーが標準または高電流として説明されているかどうかではなく、その接点定格とスイッチング特性が目的の回路と一致するかどうかです。
モデルを完成させる前に、エンジニアは定格電圧と電流、最大スイッチング条件、電気的耐久性、およびメーカーの負荷制限情報を確認する必要があります。
標準および高電流自動車用リレーはどちらも、接点を動作させるために制御コイルを使用します。コイルに適切な電圧を印加すると磁力が発生し、接触状態が変化します。
一般的な自動車用リレーのコイル電圧には 12VDC と 24VDC がありますが、利用可能なオプションはモデルによって異なります。コイル電圧は制御回路と一致する必要があり、複数のリレーが同じシステムで動作する場合はコイルの消費電力を考慮する必要があります。

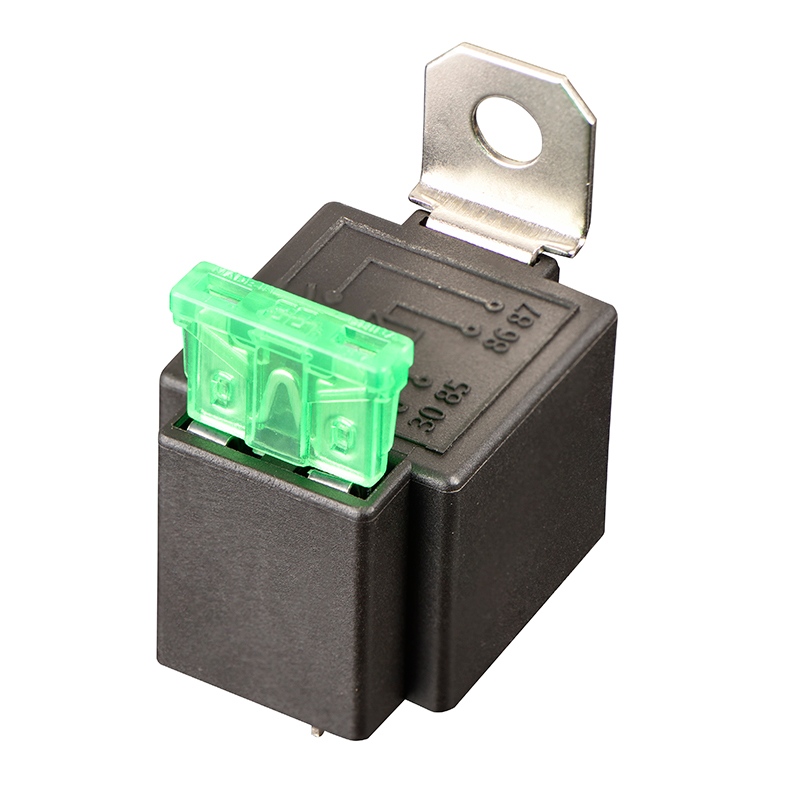

KEYONG の KLDH (V7) 高電流リレーには、12VDC および 24VDC コイルのオプションがリストされています。の車載用リレー製品群また、一般的な車両電気制御用のさまざまなリレー タイプも含まれており、エンジニアがコイル要件、接点構成、取り付けオプションを比較する際の出発点となります。
電子制御モジュールの場合、リレーにコイル抑制用のダイオードまたは抵抗が必要かどうかも確認する価値があります。これらのオプションは、駆動回路、極性要件、リレーのリリース動作に影響を与える可能性があります。これらは検証せずに追加するのではなく、回路設計に従って選択する必要があります。
物理的な互換性は、自動車用リレー設計間のもう 1 つの実際的な違いです。
標準の車載リレーは、さまざまなパッケージ サイズと端子配列で入手できます。モデルによっては、プラグイン端子、クイックコネクト端子、または PCB ピンが使用される場合があります。高電流リレーは、PCB 統合用または専用リレー ソケットへの取り付け用に設計される場合もあります。
コンパクトな電子モジュールの場合、高電流車載 PCB リレーは、密閉型およびオープン型のオプションを備えた PCB 実装形式を提供します。リストされている構成には、米国および欧州の端子寸法が含まれており、エンジニアが既存のアセンブリとの互換性を評価するのに役立ちます。

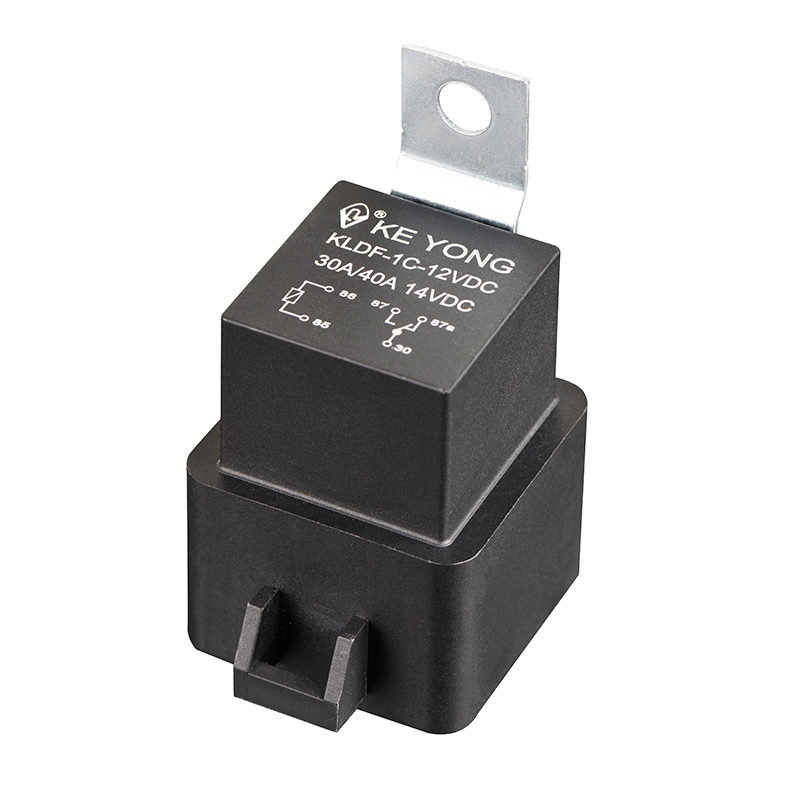

車両の配電やプラグイン配置が好まれるその他の設置の場合、シュラウド型車載用リレーも検討すべきもう 1 つのモデルです。製品に指定された保護オプションを使用して、プラグインおよび PCB 関連のインストール構成をサポートします。
リレーを選定する前に、外形寸法、端子配置、取付方法、ソケットの互換性、空きスペースなどを比較してください。適切な電流定格を備えたリレーであっても、既存のアセンブリに適合しない場合、またはワイヤリング ハーネスに正しく接続できない場合は、不適切な可能性があります。
車載リレーは、温度変化や機械振動がコンポーネントの性能に影響を与える可能性がある環境で動作します。要件は、保護された電子モジュールから高温やより激しい振動にさらされる領域まで、設置場所によって異なります。
リレーの動作温度範囲は、電気負荷と並行して評価する必要があります。接点の加熱、スイッチング周波数、周囲のコンポーネント、筐体の状態はすべて、動作中に経験する温度に影響を与える可能性があります。
KEYONG の KLDH (V7) および KY4119 (4120) 製品仕様には、-40°C ～ +125°C の動作温度範囲が記載されています。 KLDH (V7) には防塵および密閉構造のオプションもリストされており、KY4119 (4120) には密閉タイプと開放タイプが用意されています。
これらの仕様は比較の基準となりますが、すべての構成がすべての条件下で同一に動作することを意味するものではありません。エンジニアは、意図された設置環境に対するモデルの正確な定格と保護構造を検証する必要があります。
最適なリレーとは、設計を不必要に複雑にすることなく、アプリケーションの電気的、機械的、環境的要件を満たすリレーです。
標準リレーと大電流モデルを比較する場合は、次のチェックを使用してください。
実際の負荷を決定します。通常の動作電流、始動電流または突入電流、供給電圧、および負荷のタイプを確立します。
接点の定格を確認します。ヘッドラインの電流値に依存するのではなく、定格負荷条件と最大スイッチング制限を確認してください。
コイルの仕様を一致させます。コイル電圧、消費電力、および抑制コンポーネントの要件を確認します。
取り付けの互換性を確認してください:寸法、端子配置、ソケット要件、PCB レイアウトを確認します。
動作条件を評価します。周囲温度、振動、湿気、塵埃、スイッチング周波数を考慮してください。
耐用年数要件を確認します。アプリケーションに関連する条件下で電気的耐久性と機械的耐久性を比較します。
たとえば、設置スペースが限られている制御盤には、目的の負荷に合わせて定格されたコンパクトなリレーが適している場合があります。配電回路には、より適切な高電流接点設計を備えたリレーが必要になる場合があります。最終的な決定は、完全な仕様と実際の動作条件に基づいて行う必要があります。
いいえ。高電流リレーは、負荷やスイッチング条件でその機能が必要な場合に役立ちます。低電流回路の場合は、正しい電気定格および環境定格を備えた標準リレーで十分な場合があります。
リレーの定格がモーターの動作電流、始動電流、電圧、およびスイッチング条件をサポートしている場合は、はい。モーター負荷は誘導性であるため、エンジニアは突入電流、接点アーク放電、および電気的耐久性に特に注意を払う必要があります。
コイル電圧、接点配列、定格電流・定格電圧、最高開閉条件、使用温度範囲、端子寸法、取付形式、保護形式をご確認ください。 OEM プロジェクトの場合、サンプルと技術文書は、製造注文を行う前に互換性を確認するのに役立ちます。
高電流自動車用リレーは、要求の厳しい電気負荷向けのリレーを指します。高電流車載 PCB リレーは、特にプリント基板の取り付けを目的とした設計を識別します。 PCB バージョンは、アプリケーションの電気的要件と、アセンブリの機械的制約およびレイアウト制約の両方を満たしている必要があります。
標準の車載リレーと大電流モデルの違いは、電気負荷、スイッチング動作、取り付け要件、および動作環境によって決まります。これらの要素を比較すると、エンジニアは定格電流のみに基づいてリレーを選択することを避けることができます。
KEYONG は、一般的な車両電気制御および高電流アプリケーション向けに車載リレー オプションを提供しています。 OEMプロジェクトに適したモデルを特定するには、技術情報または見積りをリクエストするときに、必要なコイル電圧、負荷電流、接点構成、取り付けタイプ、および動作条件を提供してください。
