高電流車載 PCB リレー

KEYONG 高電流車載 PCB リレーは、コンパクトな PCB 実装、密閉型およびオープン型のオプション、米国および欧州の端子互換性により、信頼性の高い最大 40A 大電流スイッチング性能を提供し、車載制御システム、OEM アプリケーション、および産業用電源制御ソリューションに理想的な選択肢となります。

お問い合わせを送信

製品説明

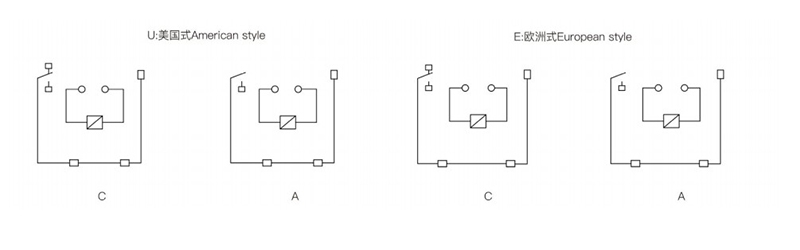

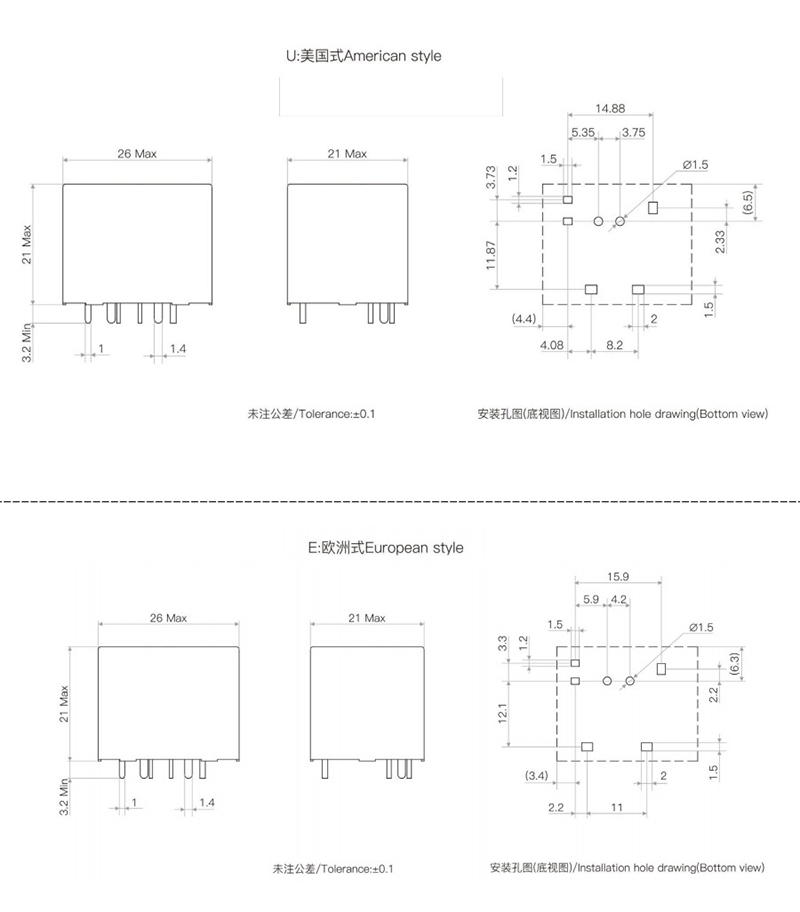

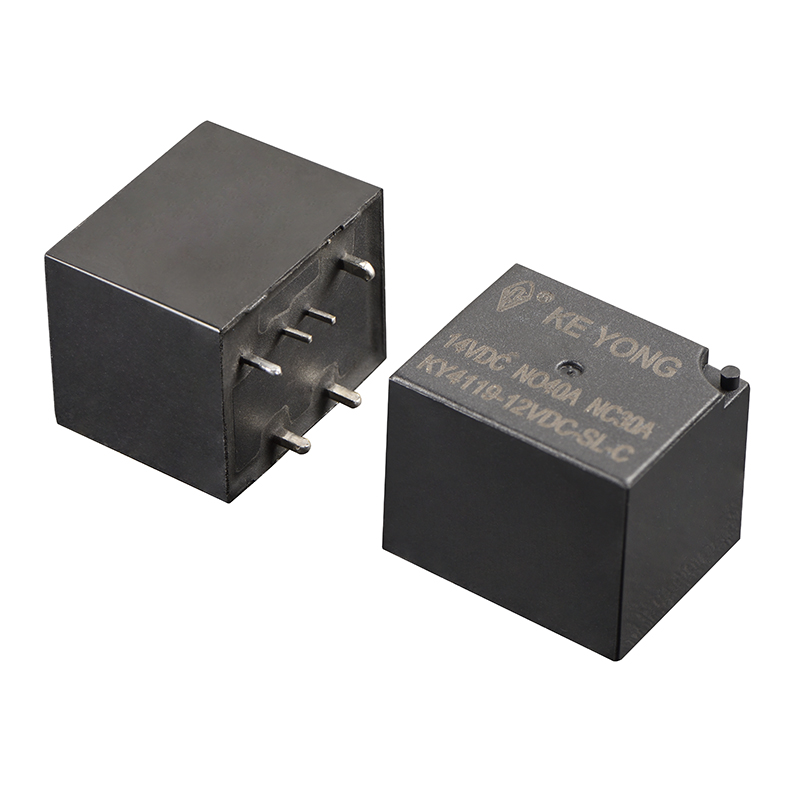

寧波慶永京盛電気器具有限公司は、1 フォーム A および 1 フォーム C 接点構成で最大 40 A のスイッチング機能を備えた KY4119 (4120) 高電流車載 PCB リレーを提供します。密閉型と開放型が用意されているこの車載用 PCB リレーは、米国と欧州の両方の端子寸法をサポートしており、幅広いアプリケーション互換性を備えています。 KY4119 (4120) は、自動車制御システム、自動制御装置、産業用アプリケーションで広く使用されており、OEM および産業顧客に信頼性の高いパフォーマンス、コスト効率、安定した大電流スイッチングを提供します。

当社の高電流車載 PCB リレーを選択する理由

高電流スイッチング性能

このリレーは重負荷の電気制御アプリケーション向けに設計されており、接触抵抗の低減と導電率の向上により安定したスイッチング性能を実現し、自動車の電源システムや産業用制御機器に適しています。

コンパクトな PCB マウント設計

PCB 実装構造は、車載電子モジュールおよび制御システムの組み立てプロセスを簡素化しながら、設置スペースを節約するのに役立ちます。

自動車グレードの信頼性

高品質の材料と精密部品で製造されたリレーは、振動、熱、自動車用途でよく見られる過酷な動作環境に対する優れた耐性を備えています。

長い電気的および機械的寿命

高度な接点材料と最適化された内部構造により、耐用年数が延長され、長期的な動作安定性が向上します。

複数の保護オプション

さまざまなアプリケーション環境をサポートし、湿気や汚染物質に対する保護を向上させるために、密閉型および防塵型の設計が用意されています。

OEMおよびODMのカスタマイズサポート

KEYONG は、世界中の顧客に次のような柔軟なカスタマイズサービスを提供します。

●コイル電圧のカスタマイズ

●お問い合わせフォーム

●基板端子配列

●ブラケットの取り付け

●筐体構造

●ロゴやパッケージのカスタマイズ

接触パラメータ

連絡先の手配	エアコン
電圧降下(10A時)	≤200mV
接点材質	銀合金：AgSnO₂ In₂O₃、AgSnO₂、AgNi
接点定格(抵抗負荷)	30A/40A 14VDC
最大スイッチング電圧	DC75V
最大スイッチング電流	メイク:100A(アンプ、突入電流) ブレーク:60A(抵抗)2500VA/300W
電気的耐久性 (周波数:360 ops/h)	1×10⁵オペレーション/1×10⁴オペレーション
機械的耐久性 (周波数:18000 ops/h)	1×10⁷ops

コイルパラメータ

	標準タイプ				敏感タイプ
消費電力(W)		1.9	1.6	1.6		1.2	1.2	1.2
公称電圧(VDC)		6	12	24		6	12	24
コイル抵抗(Ω±10%)		19	90	360		30	120	480
ピックアップ電圧(最大)		60%(公称電圧)				75%(公称電圧)
ドロップアウト電圧(最小)		10%(公称電圧)
最大許容オーバードライブ電圧(VDC)		150%(公称電圧)

特性パラメータ

断熱レベル		B/F
絶縁抵抗		100MΩ(DC500V)
耐電圧(漏れ電流1mA)	耐電圧（コイルと接点間）	AC500V 1/分
	耐電圧（開放接点間）	AC500V 1/分
動作時間(公称電圧時)		≤10ms
リリースタイム(ダイオードなし)(公称電圧時)		≤10ms
湿度		5%～85%RH
周囲温度		-40℃～+125℃
耐振動性		10～40Hz 1.27mm/複振幅 40～70Hz 49m/s²
		70～100Hz 0.5mm/複振幅 100～500Hz 98m/s²
耐衝撃性		98m/s²
重さ		約19g
工事		密閉/開放
