車載用大電流リレー

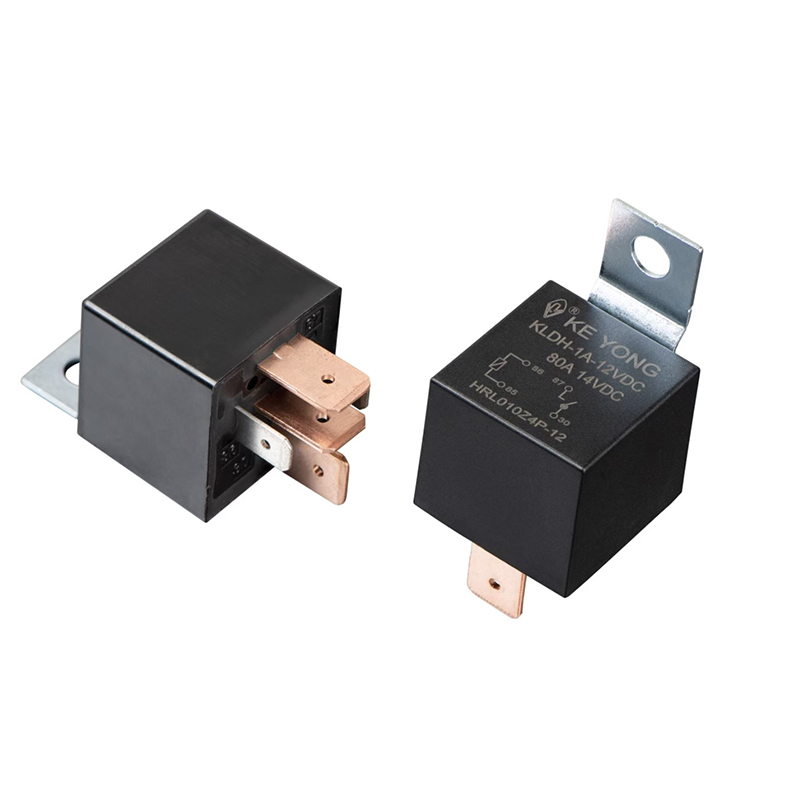

寧波慶永京盛電気器具有限公司は、最大 100A までの自動車および産業用電力制御用に設計されたコンパクトで耐久性のあるソリューションである KLDH (V7) 車載用高電流リレーを提供します。柔軟な回路設計のため、1 フォーム A、1 フォーム B、および 1 フォーム C の接点構成をサポートし、内部の溶断磁石によるアーク抑制により、-40 °C ～ 125 °C の過酷な環境でも確実に動作します。耐フラックス保護を備えた防塵および密閉ハウジングタイプが用意されており、長期安定した性能を保証します。 12VDC および 24VDC コイル オプションに加え、プラグイン、PCB、クイックコネクトなどの複数の設置方法を備えたこのリレーは、信頼性の高い大電流スイッチング ソリューションを求める OEM バイヤーに最適です。

車載用大電流リレーとは何ですか?

自動車用高電流リレーは、低電力信号で高電力回路を制御するために車両の電気システムで使用される電気機械スイッチング デバイスです。これは、制御ユニット (ECU やスイッチなど) とヘッドライト、冷却ファン、モーター、空調システム、ヒーターなどの高負荷コンポーネントの間のインターフェイスとして機能します。

簡単に言うと、小さな電気信号で車両の大電流を制御できる安全な電源スイッチです。

何をするのですか?

車載用大電流リレーは次の用途に広く使用されています。

高出力の自動車デバイス (ファン、ポンプ、ライト、モーター) を制御

制御回路を大電流負荷から隔離

スイッチとECUを電気的過負荷から保護

最新の車両で信頼性の高い自動制御を可能にする

電気システム全体の安全性と安定性を向上させる

主な利点

1) 大電流容量

要求の厳しい車載アプリケーション向けに、20A、30A、40A、最大 60A+ をサポートします。

2) 高信頼性＆長寿命

耐久性のある接点材料を使用して設計されており、頻繁な切り替えに耐え、摩耗を軽減します。

3) 優れた耐熱性

エンジンルームの熱、振動、湿度などの過酷な条件下でも安定した性能を発揮します。

4) コンパクト設計

設置スペースが限られており、高度な統合要件がある現代の車両に適しています。

5) 柔軟な取り付けオプション

さまざまなシステム設計に合わせて、PCB マウント、プラグイン、およびソケットのタイプが用意されています。

接触パラメータ

コイルパラメータ

特性パラメータ

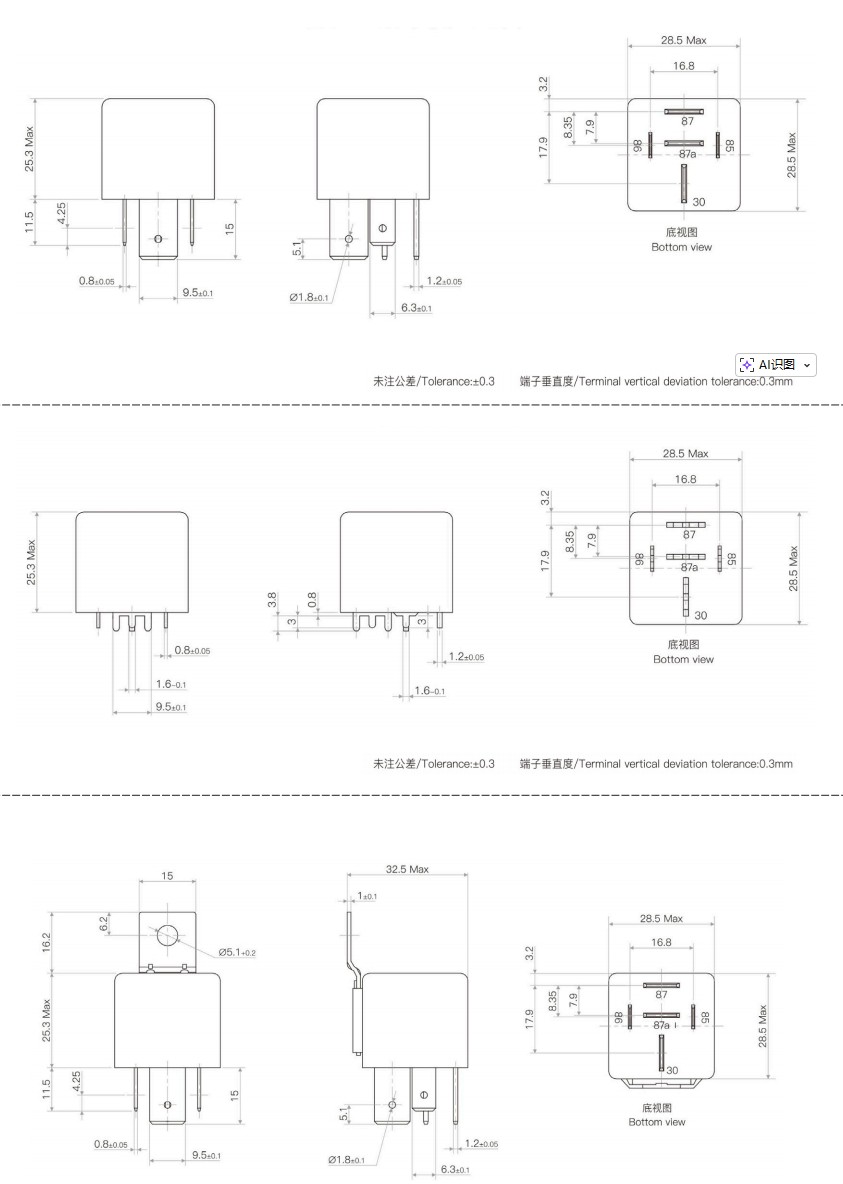

外形寸法

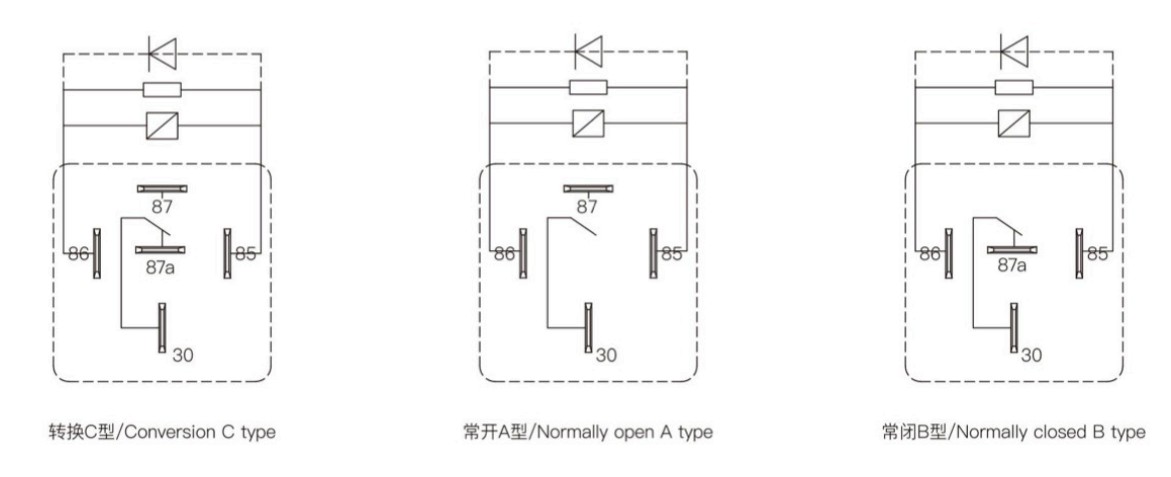

配線図（底面図）

安全性の承認

アプリケーション

●自動車用照明システム（ヘッドライト、フォグランプ）

●冷却ファンとラジエーターシステム

●空調システム

●パワーウィンドウとシートコントロールシステム

●電動ポンプ・電動モーター

●暖房システム（シートヒーター、デフォッガー）

●産業・商用車システム

●新エネルギー車用補助回路

私たちはクライアントのためにどのような問題を解決できるでしょうか?

車載用高電流リレーは、重要なエンジニアリングおよび安全性の問題の解決に役立ちます。

●大電流負荷によるスイッチの焼損を防止します。

●回路の過熱や故障のリスクを軽減します。

●車両全体の電気的安全性を向上します。

●自動車の配線やシステム設計を簡素化します。

●電気部品の寿命を延ばします。

●システムの自動化と信頼性の向上

●メンテナンスや交換コストを削減します。

よくある質問

Q1: リレーとスイッチの違いは何ですか?

リレーは低電力信号を使用して高電力回路を制御し、スイッチは負荷を直接処理します。リレーはより安全で信頼性の高い制御を提供します。

Q2: Why are high current relays necessary in vehicles?

自動車の電気システムには高負荷がかかるため、直接スイッチングを行うと過熱、接触損傷、システム障害が発生する可能性があります。

Q3: リレーは動作中に発熱しますか?

はい、わずかな熱は正常です。ただし、高品質のリレーは、指定された温度制限内で安全に動作するように設計されています。

Q4: リレーが故障しているかどうかはどうすればわかりますか?

一般的な兆候には、スイッチング応答なし、断続的な動作、接点の焼け、または完全な回路障害が含まれます。
