シュラウド型車載用リレー

KEYONG シュラウド型自動車用リレーは、安全性、防塵性、長寿命を確保するための保護シュラウド付きハウジングを備えた中国メーカー供給の大電流自動車用リレーで、自動車および産業用途向けの耐久性のある自動車用リレーのサプライヤーおよび工場ソリューションを求める世界のバイヤーにとって信頼できる選択肢となっています。

お問い合わせを送信

製品説明

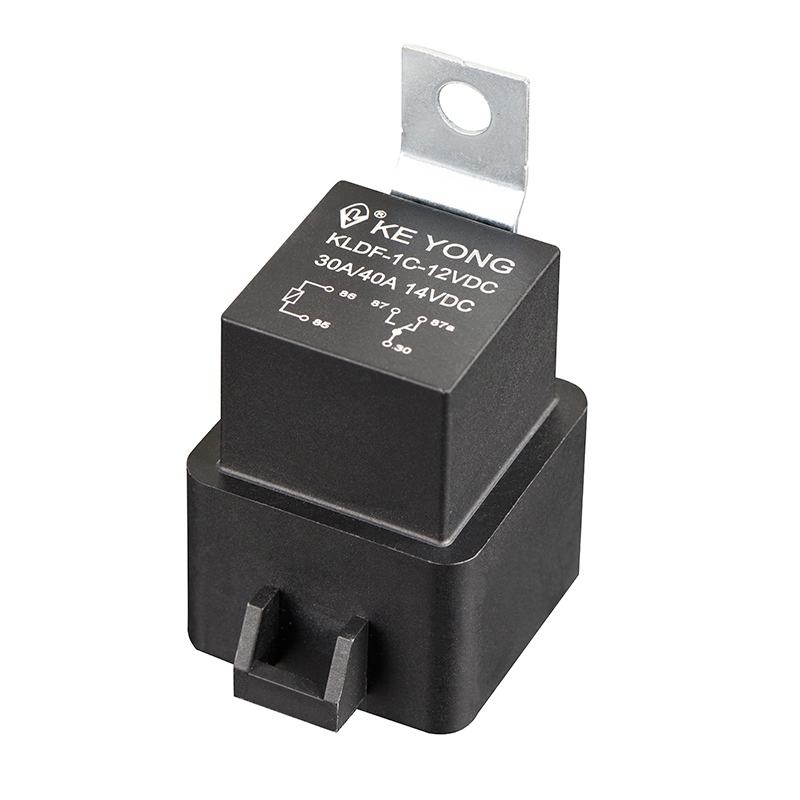

寧波慶永京盛電気器具有限公司は、自動車およびランプアクセサリアプリケーションにおける 60A 高電流スイッチング用に設計された、シュラウドタイプ車載リレー KLDF (V8) プラグイン PCB ミニ ISO リレーを紹介します。 PC ピン、クイック接続、PCB 取り付けをサポートし、信頼性を向上させる防塵および密閉オプションも備えています。コンパクトな Mini ISO 構造により統合が容易になり、オプションのダイオード、逆ダイオード、または抵抗構成により回路保護が強化されます。シュラウド付きハウジング、標準 ISO 端子、および -40°C ～ 125°C の動作範囲により、安定した性能と長寿命を実現します。中国の専門リレーメーカー KEYONG によって製造されたこの RoHS 準拠リレーは、自動車および産業用電源システム向けのコスト効率の高いソリューションです。

シュラウド形車載リレーとは何ですか?

シュラウドタイプの車載用リレーは、内部接点を塵や湿気、外部の汚れから隔離し保護するための保護カバー構造を備えたリレーです。この設計により、短絡、アーク放電による損傷、接触不良のリスクが大幅に軽減され、重要な自動車電気システムに適しています。

標準リレーと比較して、シュラウド設計により以下の機能が強化されています。

●電気的安全性

●機械的耐久性

●耐環境性

自動車システムではなぜシュラウド設計が重要なのでしょうか?

車載アプリケーションでは、リレーは振動、熱、電気負荷の変動にさらされます。シュラウド構造は次のことに役立ちます。

●接点への塵埃の侵入を防止します。

●アーク放電や故障のリスクを軽減します。

●断熱性能の向上

●連続運転によるリレーの寿命延長

OEM メーカーや自動車システムインテグレータにとって、この設計によりシステムの信頼性と安全性コンプライアンスが大幅に向上します。

接触パラメータ

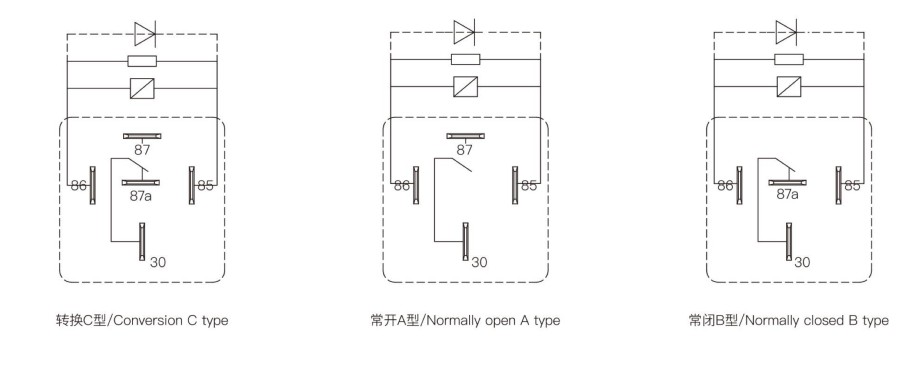

連絡先の手配	A/B/C
電圧降下(10A時)	≤200mV
接点材質	銀合金：AgSnO₂In₂O₃、AgSnO₂、AgNi
接点定格	30A/40A/60A DC14V
最大スイッチング電圧	「荷重制限曲線」を参照してください。
最大スイッチング電流	60A
最小接触荷重	1A 6VDC
電気的耐久性(周波数:900ops/h)	1×10⁵ops
機械的耐久性(周波数:18000 ops/h)	1×10⁷ops

コイルパラメータ

消費電力(W)	1.6W	1.8W	1.6W	1.8W	1.8W	2.0W
公称電圧(VDC)	12	12	24	24	24	24
コイル抵抗(Q±10%)	90	90	360	360	320	320
並列抵抗(2)		680		2700		2700
ピックアップ電圧(最大)	65%(公称電圧)
ドロップアウト電圧(最小)	10%(公称電圧)
最大許容オーバードライブ電圧(VDC)	150%(公称電圧)

特性パラメータ

断熱レベル		クラスB/クラスF
絶縁抵抗		100MΩ(DC500V)
耐電圧(漏れ電流1mA)	耐電圧（コイルと接点間）	AC500V/分
	耐電圧（開放接点間）	AC500V/分
動作時間(公称電圧時)		≤10ms
リリースタイム(ダイオードなし)(公称電圧時)		≤10ms
湿度		5%～85%RH
周囲温度		-40℃～+125℃
耐振動性		5Hz～22.3Hz 10mm/複振幅
		22.3Hz～500Hz 98m/s²
耐衝撃性		294m/s²
重さ		約46g
工事		防塵タイプ密閉タイプ
