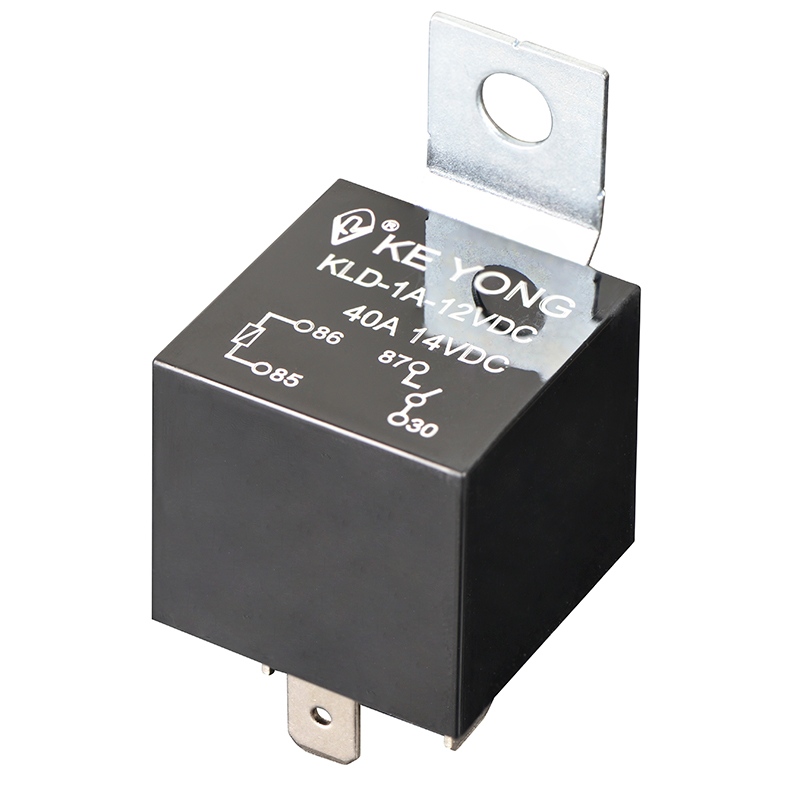

NINGBO KEYONG JINGSHENG ELECTRICAL APPLIANCE CO., LTD.製40A 4ピンスイッチング車載パワーリレーは、低電流制御信号を使用して車両の大電流電気回路を制御するように設計された電気機械スイッチです。これは「遠隔制御電源スイッチ」として機能し、ヘッドライト、ホーン、燃料ポンプ、ファン、空調システム、その他の高負荷アクセサリなどの自動車コンポーネントの安全かつ効率的な動作を可能にします。
このタイプのリレーは、制御スイッチや ECU に過負荷をかけることなく、信頼性の高い大電流スイッチングが必要とされる自動車の電気システム、産業機器、アフターマーケット車両の改造に広く使用されています。
リレーは、小さな電気信号 (コイル入力) を使用して内部の電磁スイッチを作動させることによって動作します。
低電流信号がコイルに通電します (標準リレー ロジックの PIN 85/86)。
電磁力により内部接点が開閉します
負荷回路(PIN 30/87)に大電流(最大40A)が流れる
これにより、低電力制御システムが直接負荷にさらされることなく高電力デバイスを安全に管理できるようになります。
1. 負荷電流要件
実際の負荷より少なくとも 20 ～ 30% 余裕を持ったリレーを選択してください
30A負荷の場合→安全のため40Aリレーを選択してください
2. 端子配置
4ピン(SPST) → 最もシンプルなON/OFF切り替え
5ピン(SPDT) → 2つの出力間の切り替え
3. コイル電圧
共通オプション：DC12V（普通乗用車）
一部のアプリケーションでは 24V が必要となる場合があります (商用車)
4. 環境条件
耐熱性 (-40°C ～ 125°C を推奨)
エンジンルーム用の防塵・密閉構造

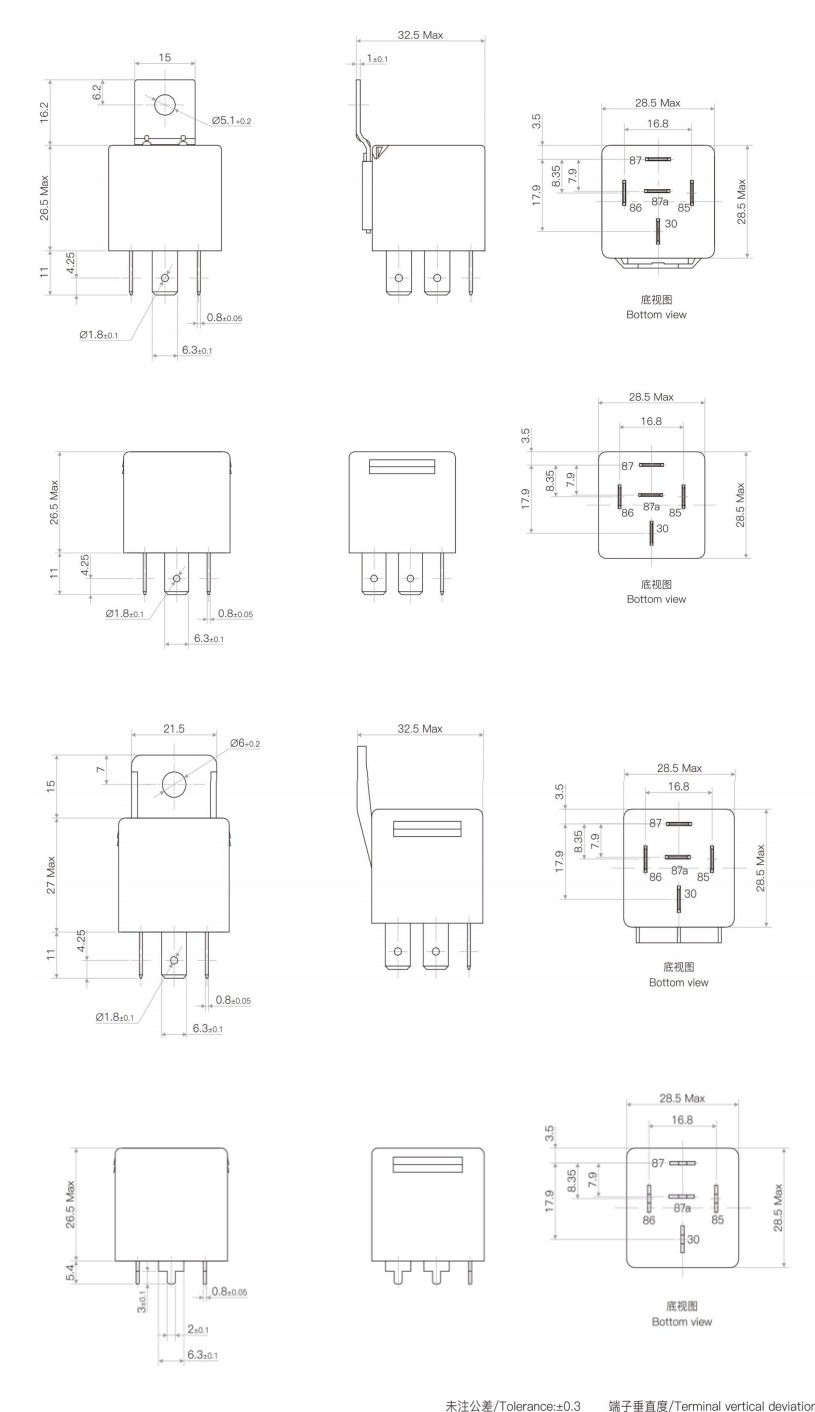

5. 取付タイプ
プラグインタイプ（標準ソケット）
PCB マウント (電子統合)
ブラケットタイプ（産業用設置）
| 連絡先の手配 | 1/2A、1/2B 1/2C |
| 電圧降下(10A時) | ≤200mV |
| 接点材質 | 銀合金：AgSnO₂ In₂O₃、AgSnO₂、AgNi |
| 接点定格 | 30A/40A/60A DC14V |
| 最大スイッチング電圧 | 「荷重制限曲線」を参照してください。 |
| 最大スイッチング電流 | 60A(抵抗DC14V) |
| 最小接触荷重 | 1A 6VDC |
| 電気的耐久性(周波数:900ops/h) | 1×10⁵ops |
| 機械的耐久性(周波数:18000 ops/h) | 1×10⁷ops |
| 消費電力(W) | 1.6W | 1.8W | 1.6W | 1.8W | 1.8W | 2.0W |
| 公称電圧(VDC) | 12 | 12 | 24 | 24 | 24 | 24 |
| コイル抵抗(Q±10%) | 90 | 90 | 360 | 360 | 320 | 320 |
| 並列抵抗(Ω) |
|
680 |
|
2700 |
|
2700 |
| ピックアップ電圧(最大) | 65%(公称電圧) | |||||
| ドロップアウト電圧(最小) | 10%(公称電圧) | |||||
| 最大許容オーバードライブ電圧(VDC) | 150%(公称電圧) | |||||
| 絶縁レベル | クラスB/クラスF | |
| 絶縁抵抗 | 100MΩ(DC500V) | |
| 耐電圧(漏れ電流1mA) | 耐電圧(コイルと接点間) | AC500V 分間 |
| 耐電圧(開放接点間) | AC500V 分間 | |
| 動作時間(公称電圧時) | ≤10ms | |
| リリースタイム(ダイオードなし)(公称電圧時) | ≤10ms | |
| 湿度 | 5%～85%RH | |
| 周囲温度 | -40℃～+125℃ | |
| 耐振動性 | 5Hz～22.3Hz 10mm 複振幅 | |
| 22.3Hz～500Hz 98m/s² | ||
| 耐衝撃性 | 294m/s² | |
| 重さ | 約36g | |
| 工事 | 防塵 | |
| 特徴 | 標準ローエンドリレー | 40A 車載用パワーリレー |
|---|---|---|
| 電流容量 | 20～30A | ✔ 最大40A |
| 耐久性 | 中くらい | ✔ 高サイクル耐久性 |
| 耐熱性 | 限定 | ✔ 広い温度範囲 |
| 適用範囲 | 基本回路 | ✔ 頑丈な自動車システム |
| 信頼性 | 適度 | ✔ 振動や負荷に対しても安定 |
一般的な低コストのリレーと比較して、高品質の 40A 車載リレーは、特に高負荷環境において、より優れた熱安定性、より長い電気的寿命、より安定したスイッチング性能を提供します。
1. 大電流容量（定格40A）
●最大40アンペアのスイッチング負荷に対応
●自動車の重量物用途に最適です。
●連続運転でも安定した性能を発揮します。
2. コンパクトな4ピン構造
●シンプルな配線設計
●取り付け・交換が簡単です。
●ISO標準リレーソケットに対応。
3. 信頼性の高いスイッチング性能
●強力電磁コイル設計
●低い接触抵抗
●振動や路面状況下でも安定した動作を実現します。
4. 幅広い応用範囲
●自動車用照明システム
●冷却ファンと空調システム
●燃料ポンプとECU制御回路
●改造車両およびアフターマーケットアクセサリー
5. 費用対効果の高い制御ソリューション
●スイッチや制御モジュールの負荷を軽減します。
●電気部品の寿命を延ばします。
●配線の煩雑さを最小限に抑えます。
●自動車用ヘッドライト制御システム
●ホーン・警報システム
●電動冷却ファン制御
●燃料ポンプの切り替え
●ワイヤーハーネス改造
●産業用オートメーション制御回路
●船舶・オフロード車両システム
Q1: このリレーの「4 PIN」とは何を意味しますか?
4 ピン リレーには 2 つのコイル端子 (85/86) と 2 つのスイッチング端子 (30/87) があり、簡単な ON/OFF 制御に使用されます。
Q2: 40A リレーは 30A リレーの代わりに使用できますか?
はい。ソケットとピンのレイアウトが一致している限り、40A リレーは 30A リレーを安全に置き換えることができます。
Q3: 負荷が40Aを超えるとどうなりますか?
定格電流を超えると発熱、接点溶着、リレー故障の原因となります。必ず安全マージンを持ったリレーを選択してください。
Q4: エンジンルームへの取り付けに適していますか?
はい、リレーの定格が高温 (通常 -40°C ～ 125°C) で防塵保護が付いている場合は可能です。
40A 4 ピン スイッチング車載パワー リレーは、車載および産業用システムにおける安全かつ効率的な大電流制御のための重要なコンポーネントです。強力な負荷容量、コンパクトな設計、安定したスイッチング性能を備えたこの製品は、OEM メーカーとアフターマーケット アプリケーションの両方にとって理想的なソリューションです。
バイヤーとエンジニアにとって、信頼性の高いリレーを選択すると、システムの安定性だけでなく、長期的な安全性とメンテナンスコストの削減も保証されます。
