100A車載用大電流リレー

100A車載用高電流リレーは、小電流（12/24V制御信号など）を使用して車両の最大電流100Aのオン/オフを制御する電磁スイッチです。その中心機能は、低電流で大電流を制御し、制御回路を保護し、高電力負荷の信頼性の高いスイッチングを実現することです。

主な特長

高電流容量: ヘビーデューティ用途向けの 100A スイッチング機能

連絡先オプション: 1 フォーム A / 1 フォーム B / 1 フォーム C

温度範囲: -40°C ～ 125°C (過酷な環境向け)

取り付けタイプ: プラグイン、PCB 端子、PC ピン、クイックコネクト

アーク制御: 安定したスイッチングを実現する内蔵ブローアウトマグネット

保護タイプ: 防塵およびプラスチック密封バージョン

耐久性: より長い耐用年数を実現する耐フラックス設計

電気仕様

コイル電圧: 12VDC / 24VDC

コイル消費電力：1.6W / 1.8W / 2.0W（低電力設計）

24V バージョン: 接点ギャップ > 0.8mm により絶縁性と安全性が向上

オプションの構成

ダイオードまたは抵抗による抑制が可能

設置の安定性を高めるための金属製取り付けブラケットはオプションです

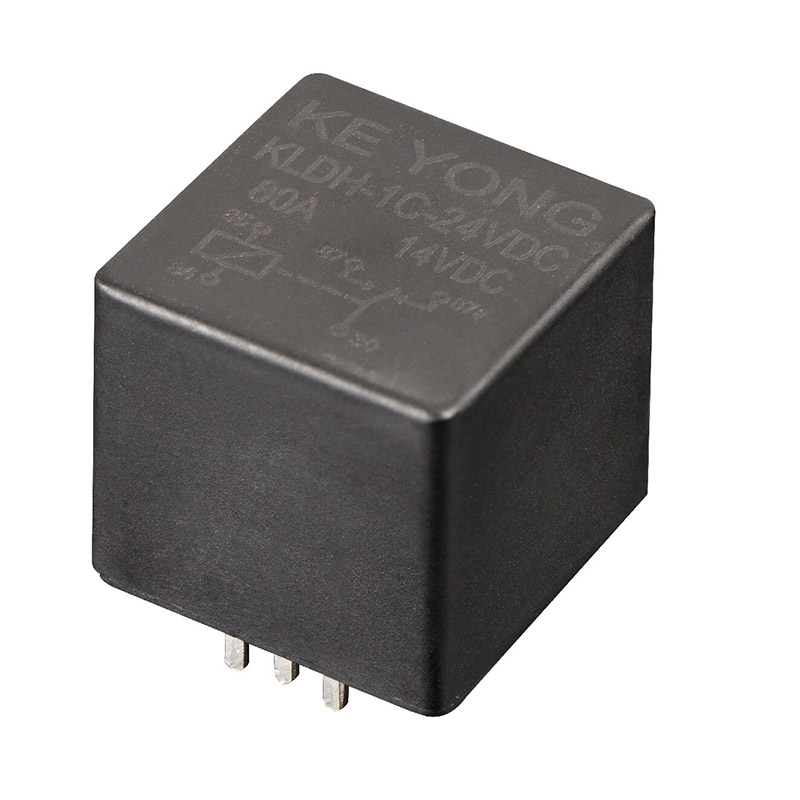

100A 車載用高電流リレー KLDH (V7) は、車載用配電、モーター制御、および重負荷スイッチング アプリケーション向けのコスト効率と信頼性の高いソリューションであり、安定した性能と世界的な調達ニーズに柔軟な構成を提供します。

接触パラメータ

コイルパラメータ

特性パラメータ

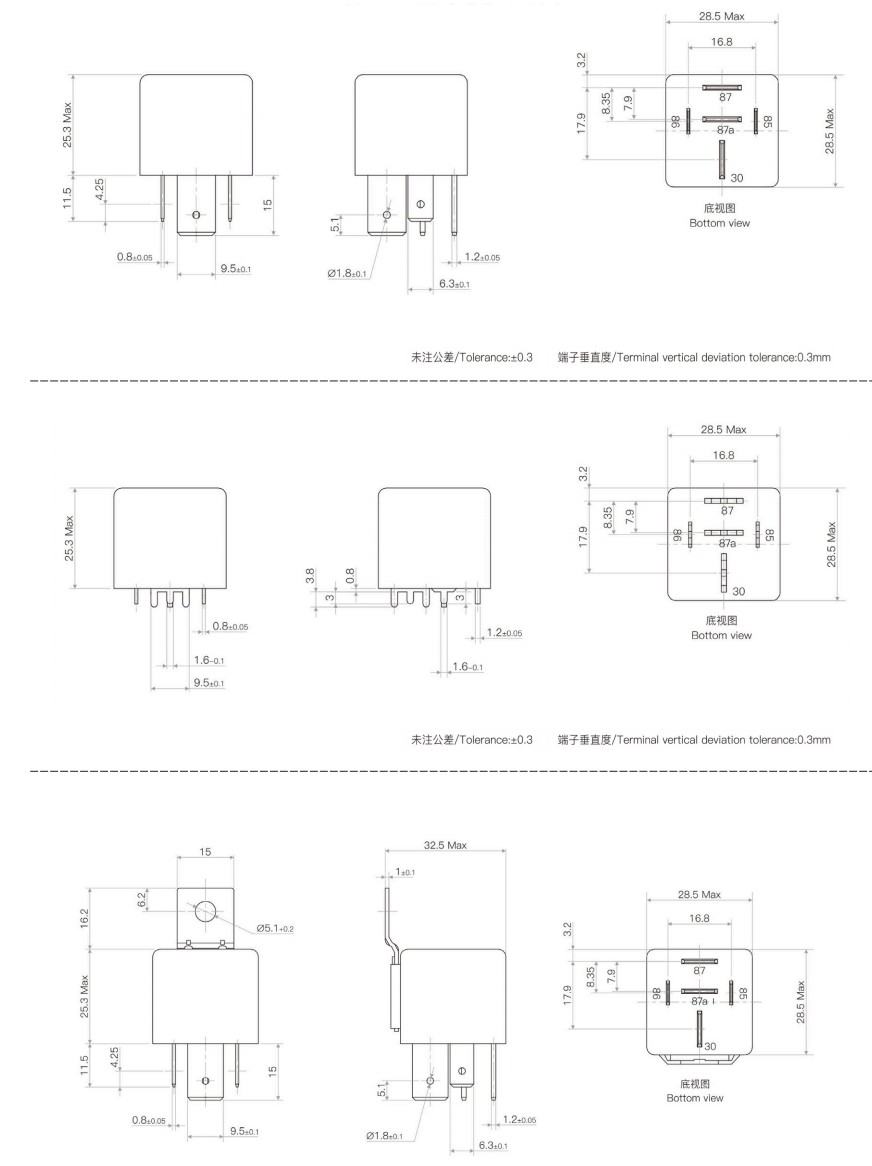

外形寸法

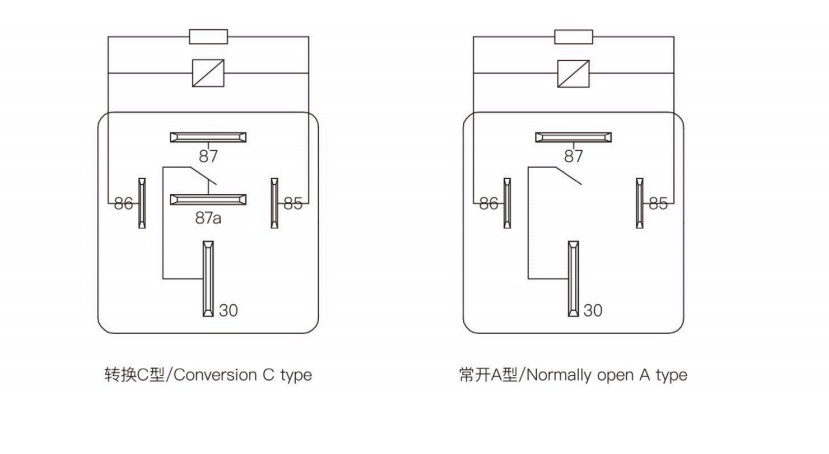

配線図（底面図）

安全性の承認

アプリケーション

100A 車載用高電流リレー KLDH (V7) は、以下の分野で広く使用されています。

●自動車用配電システム

●モーターコントロールユニット

●バッテリー管理システム

●空調システム

●重量産業機器。

●高負荷スイッチング回路

100A 車載用高電流リレーと標準リレーの比較

1. 電流処理能力

100A 車載用高電流リレー: 最大 100A の高耐久スイッチング用に設計されており、高負荷の車載および産業用回路に適しています。

標準リレー: 通常、信号制御または軽負荷に使用される低電流 (例: 5A ～ 40A) を処理します。

2. 適用範囲

100A 高電流リレー: 配電、モーター制御、バッテリー システム、HVAC、および重工業機器で使用されます。

標準リレー: 主に低電力制御回路、小型家電、または信号スイッチングで使用されます。

3. 構造設計

100A リレー: 安定した大電流スイッチングのためのアーク抑制 (溶断磁石設計) を備えた強化された内部構造。

標準リレー: 高度なアーク制御システムを使用しない、よりシンプルな内部設計。

4. 接点設計オプション

100A リレー: 柔軟な高電力回路設計のための 1 フォーム A / B / C 接点構成をサポートします。

標準リレー: 通常、接点形式が制限され、負荷適応性が低くなります。

5. 保護と耐久性

100A リレー: 過酷な環境 (-40°C ～ 125°C) 向けに構築された、防塵、密閉、耐磁束設計が可能です。

標準リレー: 基本的な保護ですが、振動、熱、汚染に対する耐性は劣ります。

6. 設置の柔軟性

100A リレー: 産業統合のためのプラグイン、PCB、PC ピン、およびクイックコネクト取り付けをサポートします。

標準リレー: 取り付けオプションが少なく、主に PCB またはプラグインです。

7. 電気効率

100A リレー: コイルの消費電力が低く (1.6W ～ 2.0W)、エネルギー効率の高いシステム向けに最適化されています。

標準リレー: 低電力コイル設計を優先しない場合があります。

KEYONG 100A 高電流リレーを選ぶ理由

KEYONG は、長年にわたる製造の専門知識により、長期的な産業パフォーマンスを実現するために構築された信頼性の高いリレー ソリューションを提供します。この 100A 車載リレーは、高負荷容量、安定した接触性能、優れた耐環境性を兼ね備えており、OEM および世界的な自動車サプライヤーにとって信頼できる選択肢となっています。
