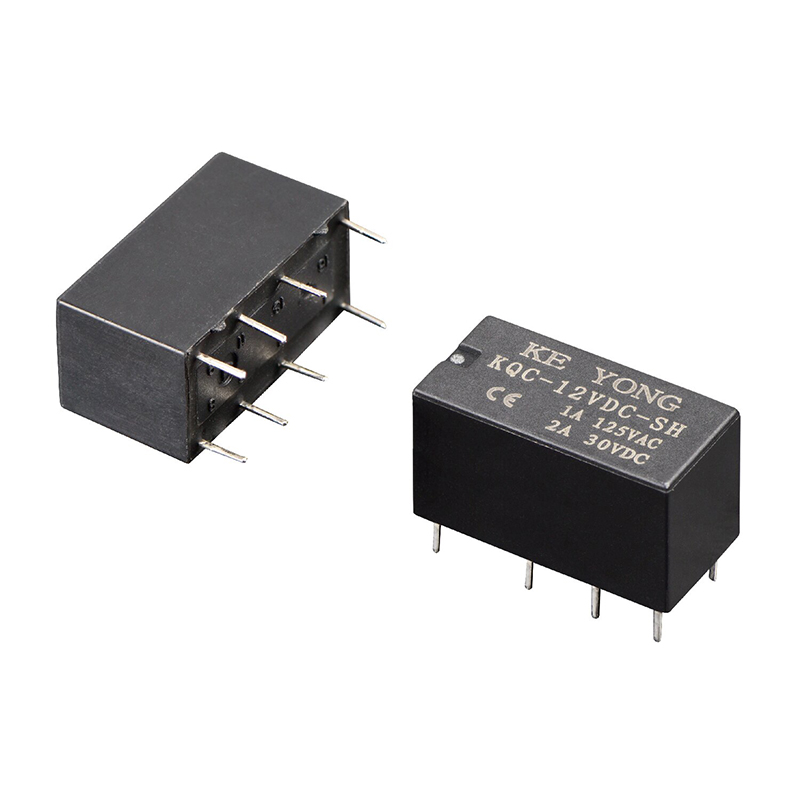

KEYONG KQC(4078) は、電気通信、医療監視、オフィス オートメーション、セキュリティ システム、およびセンサー制御アプリケーションにおける高精度スイッチング用に設計されたコンパクトな表面実装 DPDP 信号リレーです。安定した信号伝送のための分岐接点を備え、125VA/60Wのスイッチング容量と2A 30VDC接点定格を備え、信頼性の高い回路性能を実現します。 FCC Part 68 規格に従って構築されており、1500V サージ耐性と 1000VAC 絶縁耐力を備え、絶縁性と安全性が強化されています。その超コンパクトな SMT 設計は、自動化されたピックアンドプレース組み立てとリフローはんだ付けをサポートし、エポキシ封止構造によりウェーブはんだ付けと洗浄中の保護を確保するため、現代の電子製造にとって効率的で信頼できる選択肢となります。
• 安定した正確な信号切り替えのための二股接点
• 125VA/60Wのスイッチング容量
• 2A 30VDC 接点定格
• 1500V サージ耐性
・AC1000V耐電圧
• 自動生産のためのコンパクトな SMT 設計
• プロセス保護を強化するためにエポキシ封止
• 高速スイッチング応答による低消費電力
• 単安定動作と長寿命
• テープアンドリールまたはチューブパッケージで入手可能
KEYONG 表面実装 DPDP 信号リレーは、PCB スペースの最適化とスイッチング精度が重要となる現代の回路設計要件を満たすために開発されました。
主な利点は次のとおりです。
●基板自動組立のためのコンパクトな表面実装構造
●フレキシブルな回路制御を実現するDPDP接点構成
●小電力信号伝送に適した高いスイッチング感度
●回路の安全性を高める優れた絶縁耐力
●連続運転でも安定した性能を発揮します。
●機械的・電気的寿命が長い。
●リフローはんだ付け工程に最適です。
経験豊富な中国リレー サプライヤーとして、KEYONG は、すべての表面実装 DPDP 信号リレーが量産アプリケーション全体で一貫したパフォーマンスを提供することを保証します。

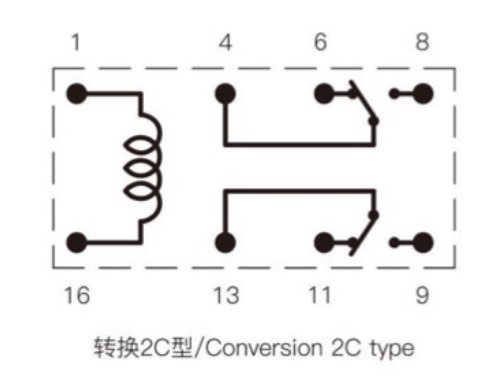

| 連絡先の手配 | 2C |
| 接触抵抗 | ≤50mΩ(1A 6VDC) |
| 接点材質 | 銀合金：AgSnO₂In₂O₃、AgSnO₂、AgNi |
| 接点定格(抵抗負荷) | 1A 120VAC、2A 30VDC |
| 最大スイッチング電圧 | AC220V/DC30V |
| 最大スイッチング電流 | 2A |
| 最大スイッチング電力 | 125VA/60W |
| 電気的耐久性 周波数:360 ops/h) | 1×10⁵オペレーション/1×10⁴オペレーション |
| 機械的耐久性(周波数:18000 ops/h) | 1×10⁷ops |
| 消費電力(W) | 0.36W(長さ) | 0.2W(高さ) | ||||||||||||
| 公称電圧(VDC) | 03 | 05 | 06 | 09 | 12 | 18 | 24 | 03 | 05 | 06 | 09 | 12 | 18 | 24 |
| コイル抵抗(Ω±10%) | 25 | 69.4 | 100 | 225 | 400 | 900 | 1600 | 45 | 125 | 180 | 405 | 720 | 1620 | 2880 |
| ピックアップ電圧(最大) | 75%(公称電圧) | |||||||||||||
| ドロップアウト電圧(最小) | 5%(公称電圧) | |||||||||||||
| 最大許容オーバードライブ電圧(VDC) | 130%(公称電圧) | |||||||||||||
| 断熱レベル | B/F | |
| 絶縁抵抗 | 100MΩ(DC500V) | |
| 耐電圧(漏れ電流1mA) | コイルと接点間 | AC1000V 1min |
|
|
開放接点間 | AC500V 1min |
| 動作時間(公称電圧時) | ≤6ms | |
| リリースタイム(ダイオードなし)(公称電圧時) | ≤5ms | |
| 湿度 | 5%～85%RH | |
| 周囲温度 | -40℃～+85℃ | |
| 耐衝撃性 | 機能的 | 196m/s² |
|
|
破壊的 | 980m/s² |
| 耐振動性(倍振幅) | 10Hz～55Hz 1.5mm | |
| 重さ | 約6g | |
| 工事 | 密封された耐フラックス | |
KEYONG 表面実装 DPDP 信号リレーは、安定した低電流信号スイッチングを必要とする精密電子システムで広く使用されています。
典型的なアプリケーションには次のものがあります。
●通信モジュール
●セキュリティ・監視システム
●産業用オートメーション制御盤
●スマートホームコントローラー
●検査機器
●医療用電子機器
●再生可能エネルギー監視システム
●車載電子補機システム
中国の信号リレー専門メーカーとして、KEYONG は世界中のさまざまな業界に表面実装 DPDP 信号リレー ソリューションを提供しています。
1. この表面実装 DPDP 信号リレーは自動 SMT 生産に適していますか?
はい。このリレーは表面実装アプリケーション向けに特別に設計されており、自動ピックアンドプレイス組立ラインと互換性があるため、お客様は組立精度を維持しながら製造効率を向上させることができます。
2. KEYONG はどのようにして安定したリレー性能を保証しますか?
確立された中国のリレー工場として、KEYONG は精密な巻線、組立、検査、試験装置を備えた完全に自動化された生産ラインを使用しています。すべての表面実装 DPDP 信号リレーは、厳密な電気パラメータ検証、接触抵抗テスト、耐久性検査に合格しています。
3. KEYONG は OEM またはカスタマイズされた要件をサポートできますか?
はい。 KEYONG は経験豊富な OEM リレーのメーカーおよびサプライヤーです。当社は、プロジェクトのニーズに応じて、カスタムのコイル電圧、端子構成、パッケージング要件、およびアプリケーション固有の技術調整をサポートします。
4. この信号リレーはどのような認定を受けていますか?
KEYONG 製品は、UL、TUV、CQC、CE、RoHS などの国際的に認められた組織によって認証されており、世界的な品質と安全性の要件への準拠を保証します。
5. 大量注文の場合の生産能力はどれくらいですか?
KEYONG リレー工場の敷地面積は 12,000 平方メートルで、年間生産能力は 8,000 万個を超えるリレー ユニットを備えており、標準およびカスタマイズされた表面実装 DPDP 信号リレーの注文に対して安定したリード タイムを保証します。
