中国リレーの専門メーカーとして、KEYONG は世界的な OEM、代理店、産業機器メーカー向けの高性能電磁リレー ソリューションの設計と製造を専門としています。

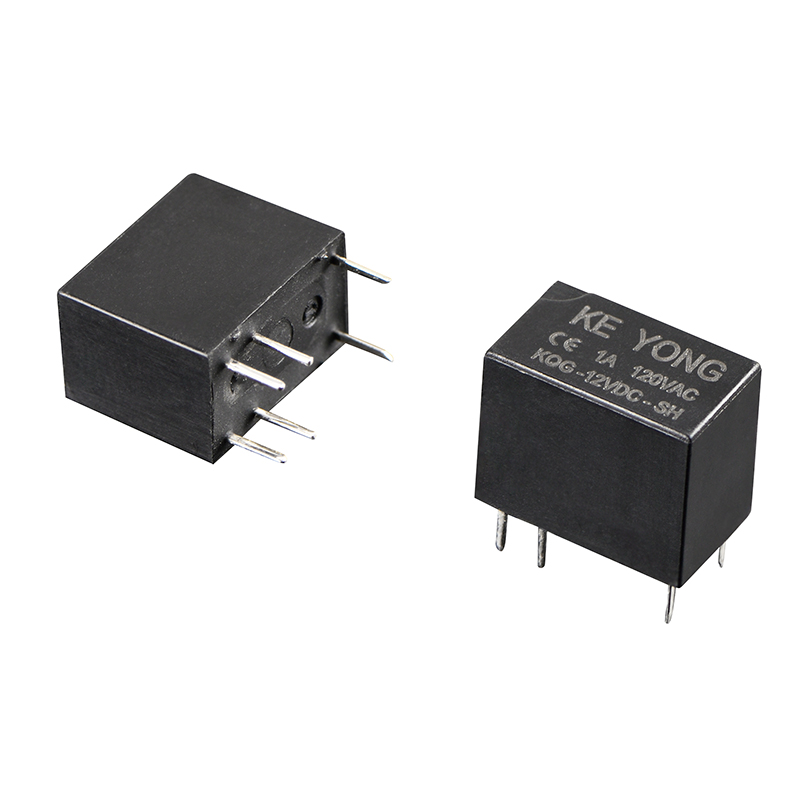

KEYONG 超小型高感度信号リレーは、高速応答、低消費電力、コンパクトな設置、長期的な動作信頼性を必要とする高精度スイッチング アプリケーション向けに設計されています。
中国の寧波にある12,000㎡の自動リレー工場で製造されたこの信号リレーは、厳格なISO 9001品質管理基準に基づいて製造され、UL、TUV、CQC、CE、RoHSの認定を受けており、要求の厳しいアプリケーション全体で信頼できる性能を保証します。
中国の信頼できる信号リレーのサプライヤーおよび工場として、KEYONG は世界中の顧客に信頼できるリレー ソリューションを提供します。
超小型高感度シグナルリレーは、小電流信号伝送および制御回路用に設計されたコンパクトな電磁スイッチングデバイスです。
標準リレーと比較して、次のような特長があります。
●基板実装面積の縮小
●コイル消費電力の低減
●スイッチング応答の高速化
●高感度化
●安定した信号伝送
●電気絶縁性に優れています。
これらの特性により、省スペース設計とスイッチング精度が重要となる現代の電子システムに最適です。
超コンパクト構造
PCB スペースを最適化するために超小型の設置面積で設計されており、コンパクトな電子アセンブリに適しています。
高感度スイッチング
作動に必要なコイル電力は最小限で済み、全体のエネルギー消費が削減されます。
安定した接触性能
優れた導電性と低い接触抵抗により、正確な信号スイッチングを保証します。
長い機械的寿命と電気的寿命
耐用年数を延ばすために、高品質の素材と厳格な生産管理を使用して製造されています。
速い応答時間
要求の厳しい電子制御システムにおける高速スイッチング動作をサポートします。
環境に対する高い信頼性
温度や湿度が変化しても安定した性能を発揮します。

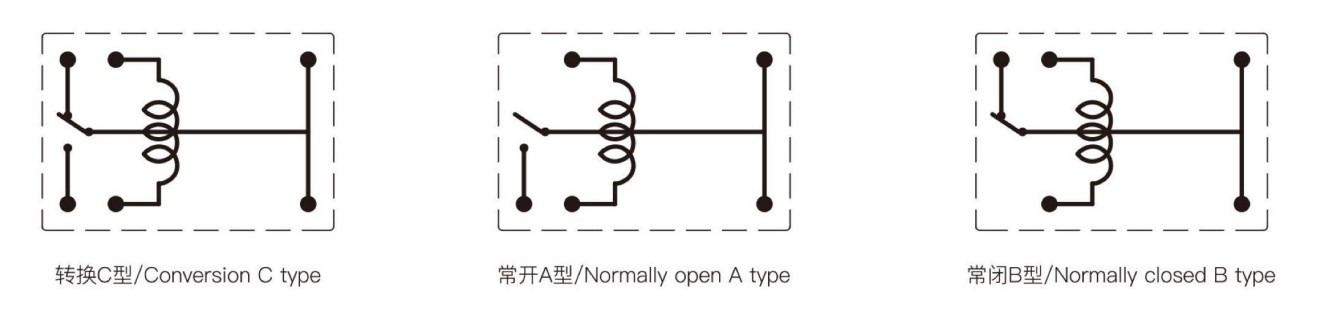

| 連絡先の手配 | A、B、C |
| 接触抵抗 | ≤50mΩ(1A 6VDC) |
| 接点材質 | 銀合金：AgSnO₂In₂O₃、AgSnO₂、AgNi |
| 接点定格(抵抗負荷) | 1A AC120V/3A AC250V/DC30V |
| 最大スイッチング電圧 | AC120V/DC60V |
| 最大スイッチング電流 | 2A |
| 最大スイッチング電力 | 120VA/60W |
| 電気的耐久性(周波数:360 ops/h) | 1×10⁵オペレーション/1×10⁴オペレーション |
| 電気的耐久性(周波数:18000ops/h) | 1×10⁷ops |
| 消費電力(W) | 0.15W(高さ) | 0.20W(長さ) | ||||||||||
| 公称電圧(VDC) | 03 | 05 | 06 | 09 | 12 | 24 | 03 | 05 | 06 | 09 | 12 | 24 |
| コイル抵抗(Ω±10%) | 60 | 167 | 240 | 540 | 960 | 3840 | 45 | 125 | 180 | 405 | 720 | 2880 |
| ピックアップ電圧(最大) | 80%(公称電圧) | |||||||||||
| ドロップアウト電圧(最小) | 10%(公称電圧) | |||||||||||
| 最大許容オーバードライブ電圧(VDC) | 130%(公称電圧) | |||||||||||
| 断熱レベル | A | |
| 絶縁抵抗 | 100MΩ(DC500V) | |
| 耐電圧(漏れ電流1mA) | コイルと接点間 | AC1000V 1min |
|
|
開放接点間 | AC500V 1min |
| 動作時間(公称電圧時) | ≤5ms | |
| リリースタイム(ダイオードなし)(公称電圧時) | ≤5ms | |
| 湿度 | 5%～85%RH | |
| 周囲温度 | -40℃～+85℃ | |
| 耐衝撃性 | 機能的 | 196m/s² |
|
|
破壊的 | 980m/s² |
| 耐振動性(倍振幅) | 10Hz～55Hz 3.3mm | |
| 重さ | 約2.2g | |
| 工事 | 密封された耐フラックス | |
寧波克永京盛電器有限公司では、すべてのリレーが次のような高度な自動化装置を使用して製造されています。
●自動巻線機
●精密はんだ付け装置
●工業用画像検査機
●自動組立ライン
●インテリジェント検査装置
●最終性能検証システム
リレーユニットの年間生産能力は8,000万台を超え、グローバルな一括調達プロジェクトにも安定供給が可能です。
経験豊富な中国信号リレーメーカーとして、KEYONG は原材料の調達から最終出荷まで一貫した製品品質を保証します。
KEYONG 超小型高感度信号リレーは、以下の分野で広く使用されています。
通信機器
信号伝送およびスイッチングモジュール
セキュリティおよび監視システム
警報システム、アクセス制御装置、監視装置
家庭用電化製品
スマート制御ボードとインテリジェント家電
産業オートメーション
PLC 制御システムと自動化インターフェイス
カーエレクトロニクス
信号制御回路と低電力スイッチングシステム
再生可能エネルギーシステム
充電機器とインテリジェントストレージ制御モジュール
サンプル、テスト、保証ポリシー
リクエストに応じてサンプルを入手可能
標準保証: 12ヶ月
明確な返品および交換ポリシー
カスタマイズと生産プロセス
要件の確認
技術評価
サンプル開発
顧客の承認
量産・納品
信頼できる中国の超小型高感度信号リレー メーカーまたはサプライヤーをお探しですか?
KEYONG は、競争力のある工場価格、安定したリードタイム、専門的な技術サポートを備えた高品質のリレー製品を提供します。
以下については、今すぐ当社の営業チームにお問い合わせください。
●最新見積書
●●製品データシート
●無料サンプル相談
●OEMカスタマイズソリューション
住所
中国浙江省寧波市鄞州区恒西鎮人民北路350号
