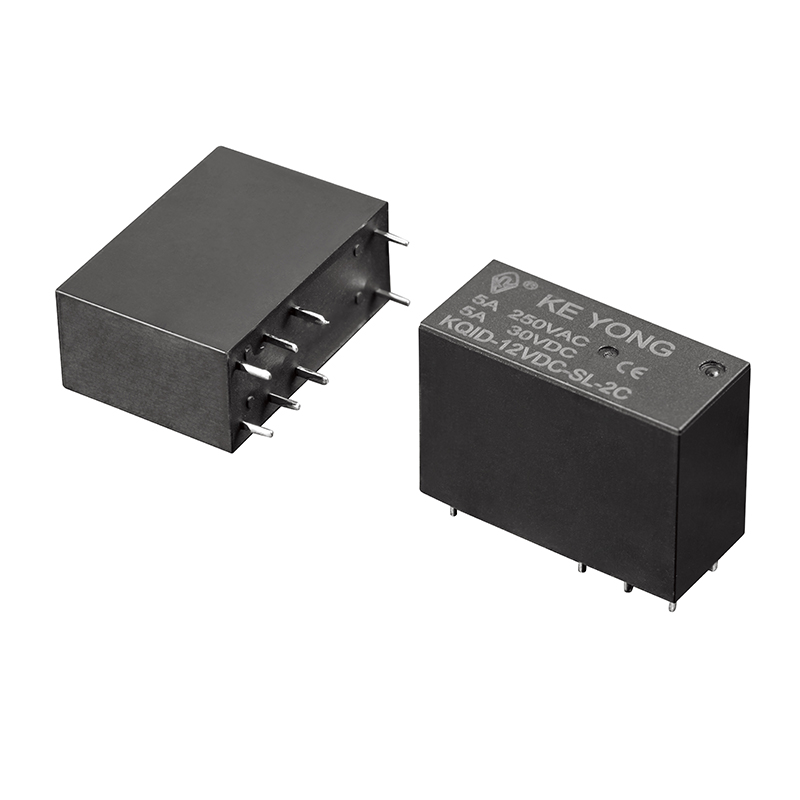

高感度完全密閉信号リレー

Model:KQID(14F-2P)

高密度の PCB レイアウトに高感度の完全密閉信号リレーが必要ですか? KEYONG の KQID(14F-2P) シリーズは、5000VAC 耐電圧と超低抵抗の銀合金接点を備えた 5A スイッチング機能を提供します。完全密閉構造により湿気や汚染物質から保護され、産業用制御装置やスマートホームデバイスにおいて、-40℃ ～ +85℃ での信頼性の高い動作が保証されます。 5V～48Vのコイルオプションを備えた2A/2B/2C構成で利用可能です。今すぐ無料サンプルをリクエストしてください – 耐久性のある回路制御に関して世界中のエンジニアから信頼されています。

お問い合わせを送信

製品説明

NINGBO KEYONG JINGSHENG ELECTRICAL APPLIANCE CO., LTD.のKQID(14F-2P)高感度完全密閉信号リレーは、安定した信号スイッチング、強化された絶縁、長期耐久性を必要とする高密度回路アプリケーション向けに設計された、コンパクトで信頼性の高い PCB リレーです。産業オートメーション、スマート家電、計装、および制御システム向けに設計されたこの完全密閉型信号リレーは、5A のスイッチング容量とコイルと接点間の 5000VAC 絶縁耐力による優れた電気性能を実現し、動作の安全性を強化します。

高品質の銀合金接点 (AgSnO、AgSnO3、AgNi) で構築された KQID(14F-2P) は、低い接触抵抗、高いスイッチング安定性、および延長された耐用年数を保証します。密閉構造により、内部コンポーネントを塵、湿気、環境汚染から効果的に保護し、要求の厳しい電子アプリケーションにとって理想的な選択肢となります。

主な特長

●高密度電子アセンブリ向けのコンパクトな PCB リレー設計

●AC250V/DC30V抵抗負荷時接点開閉容量5A

●強化された絶縁と電気的安全性を実現する5000VAC耐電圧

●柔軟な回路設計に対応する2A、2B、2Cの接点形状を用意

●信頼性の高い導電性を実現する高品質AgSnO / AgSnO3 / AgNi接点材料

●100mΩ以下の低い接触抵抗により効率的な信号伝送を実現します。

●完全密閉リレー構造により湿気、塵埃、異物の侵入を防ぎます。

●DC5V～48Vまでの幅広いコイル電圧オプション

●使用温度範囲：-40℃～+85℃

●1,000万回を超える機械寿命

●産業用制御システム、スマートホームデバイス、計装、自動化機器に最適化されています。

接触パラメータ

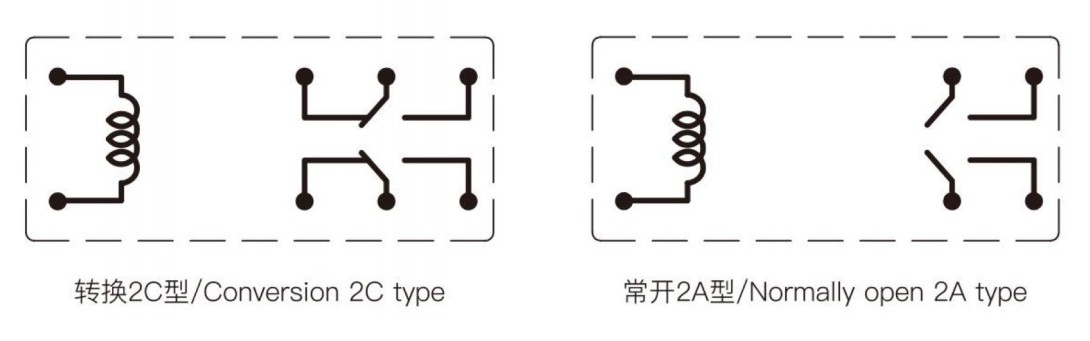

連絡先の手配	2A、2B、2C
接触抵抗	≤50mΩ(1A 6VDC)
接点材質	銀合金:AgSnO₂In₂O₃、AgSnO₂、AgNi
接点定格(抵抗負荷)	5A AC250V/DC30V
最大スイッチング電圧	AC277V/DC30V
最大スイッチング電流	5A
最大スイッチング電力	1385VA/150W
電気的耐久性(周波数:360 ops/h)	1×10⁵オペレーション/1×10⁴オペレーション
機械的耐久性(周波数:18000 ops/h)	1×10⁷ops

コイルパラメータ

消費電力(W)	0.54W(長さ)								0.72W(奥行き)
公称電圧(VDC)	05	06	09	12	18	24	36	48	05	06	09	12	18	24	36	48
コイル抵抗(Ω±10%)	46.3	66.7	150	267	600	1067	2400	4267	34.7	50	112.5	200	450	800	1800	3200
ピックアップ電圧(最大)	80%(公称電圧)
ドロップアウト電圧(最小)	5%(公称電圧)
最大許容オーバードライブ電圧(VDC)	130%(公称電圧)

特性パラメータ

断熱レベル		B/F
絶縁抵抗		1000MQ(5000VDC)
耐電圧(漏れ電流1mA)	コイルと接点間	AC5000V 1min
	接点セット間	AC3000V 1min
	開放接点間	AC1000V 1min
動作時間(公称電圧時)		≤15ms
リリースタイム(ダイオードなし)(公称電圧時)		≤5ms
湿度		5%～85%RH
周囲温度		-40℃～+85℃
耐衝撃性	機能的	98m/s²
	破壊的	980m/s²
耐振動性（倍振幅）		10Hz～55Hz 1.5mm
重さ		約15g
工事		密封された耐フラックス
