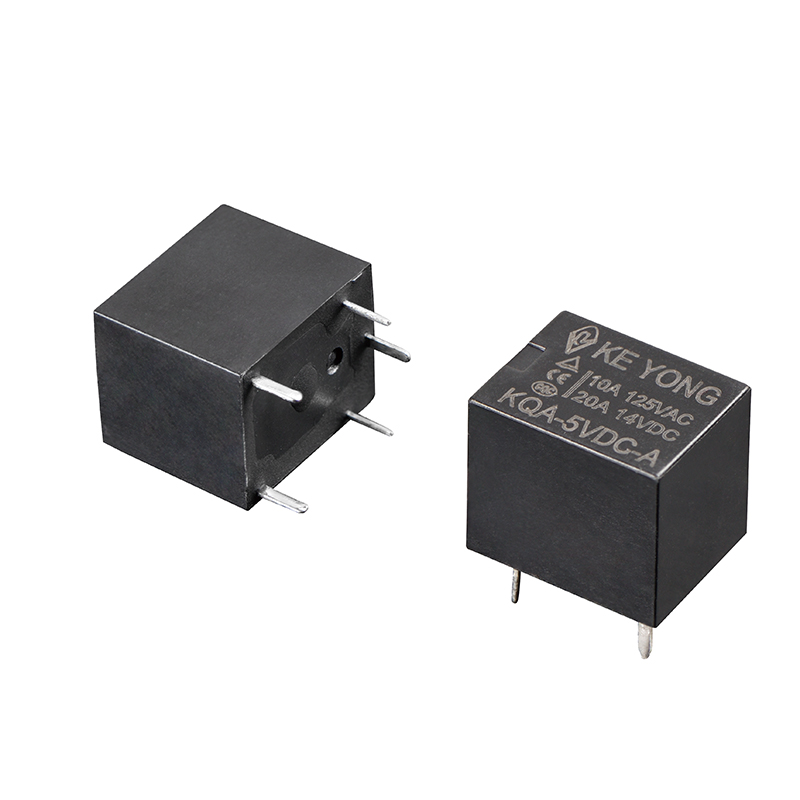

超小型ハイパワーリレー 20A は、スペース効率と信頼性の高い性能が重要な高電流スイッチング用途向けに設計された、コンパクトな PCB 実装電磁リレーです。最大 20A のスイッチング容量を備えたこの小型リレーは、産業用機器、家電製品、および電子制御システムにおける高電力負荷の安定した制御を実現します。
中国の直接メーカーおよびサプライヤーとして、当社は世界中の B2B 顧客に一貫した品質、競争力のある価格、OEM/ODM カスタマイズを提供します。
●高密度基板レイアウトに対応した超小型設計
●電力制御用途向けに最大20Aの高いスイッチング容量を実現
●連続高負荷運転でも安定した性能を発揮します。
●コイル消費電力が低く、高感度です。
●電気的、機械的寿命が長い。
●SMT/スルーホール基板自動組立に最適
●産業環境に耐える信頼性の高い接触構造です。
1. 工場からの直接供給
当社は中国のリレー専門メーカーであり、安定した生産能力と競争力のある工場価格を保証しています。
2. 高い負荷信頼性
高い突入電流と連続 20A 負荷に対応するように設計されており、要求の厳しい環境でも安定した動作を保証します。
3. コンパクトな PCB 設計
超小型構造により、エンジニアは PCB の設置面積を削減し、システム統合効率を向上させることができます。
4. 厳格な品質管理
各リレーは出荷前に電気性能試験、接触抵抗試験、耐久性検証を行っています。
5. OEM / ODMのカスタマイズ
私たちは以下をサポートします:
●コイル電圧のカスタマイズ
●接点構成設計
●ハウジング構造の調整
●ブランディング・パッケージングソリューション

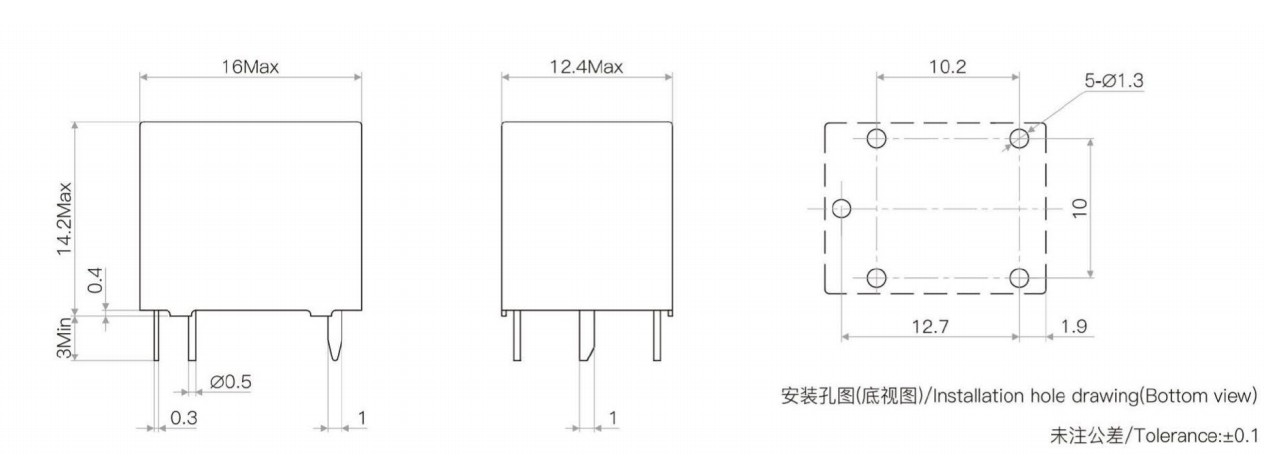

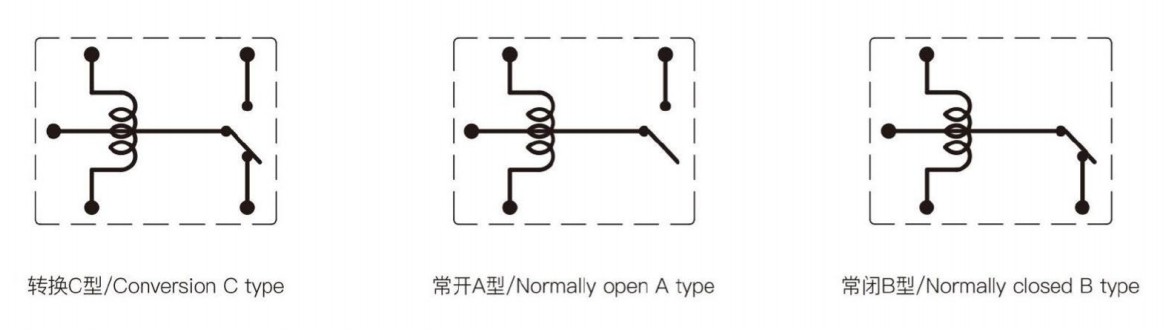

| 連絡先の手配 | A、B、C |
| 接触抵抗 | ≤100mΩ(1A 6VDC) |
| 接点材質 | 銀合金：AgSnOlIn₂O₃、AgSnO₂、AgNi |
| 接点定格(抵抗負荷) | 10A 125VAC、10A/20A 14VDC |
| 最大スイッチング電圧 | AC220V/DC16V |
| 最大スイッチング電流 | NO:35A NC:20A |
| 最大スイッチング電力 | 2200VA/320W |
| 電気的耐久性 周波数:360 ops/h) | 1×10⁵オペレーション/1×10⁴オペレーション |
| 機械的耐久性(周波数:18000 ops/h) | 1×10⁷ops |
| 消費電力(W) | 0.60W(長さ) | 0.80W(奥行き) | ||||||||||
| 公称電圧(VDC) | 05 | 06 | 09 | 12 | 18 | 24 | 05 | 06 | 09 | 12 | 18 | 24 |
| コイル抵抗(Ω±10%) | 42 | 60 | 135 | 240 | 540 | 960 | 31.25 | 45 | 101 | 180 | 405 | 720 |
| ピックアップ電圧(最大) | 75%(公称電圧) | |||||||||||
| ドロップアウト電圧(最小) | 10%(公称電圧) | |||||||||||
| 最大許容オーバードライブ電圧(VDC) | 130%(公称電圧) | |||||||||||
| 断熱レベル | B/F | |
| 絶縁抵抗 | 100MQ(DC500V) | |
| 耐電圧(漏れ電流1mA) | コイルと接点間 | AC1500V 1min |
|
|
開放接点間 | AC1000V 1min |
| 動作時間(公称電圧時) | ≤10ms | |
| リリースタイム(ダイオードなし)(公称電圧時) | ≤5ms | |
| 湿度 | 5%～85%RH | |
| 周囲温度 | -40℃～+85℃/+105℃ | |
| 耐衝撃性 | 機能的 | 98m/s² |
|
|
破壊的 | 980m/s² |
| 耐振動性(倍振幅) | 10Hz～55Hz 1.5mm | |
| 重さ | 約6g | |
| 工事 | 密封された耐フラックス | |
20A 超小型リレーは、さまざまな需要の高い電気制御システムで広く使用されています。
●家電制御システム（洗濯機、エアコン、冷蔵庫）
●産業用自動化機器
●電源切替モジュール
●スマートホーム制御システム
●車載電子制御ユニット
●暖房、換気、空調システム
●PCBベースの電源管理システム
20A ミニチュア リレーを選択する場合、エンジニアは次の点を考慮する必要があります。
1. 負荷の種類
抵抗負荷（ヒーター、ランプ）→標準20Aリレー適合
誘導負荷（モーター、コンプレッサー） → より高い耐サージ設計が必要
2. コイル電圧
システム設計に基づいて選択します。
●DC5V→低圧制御盤
●DC12V → 産業用制御システム
●DC24V→自動化機器
3. スイッチング周波数
高周波スイッチング用途の場合は、より長い機械的寿命定格を持つリレーを選択してください。
| アイテム | ミニチュア20Aリレー | 標準リレー |
|---|---|---|
| サイズ | 超小型 | より大きな設置面積 |
| PCBの統合 | 高密度対応 | 限定 |
| 電流容量 | 最大20A | 10A～16A（標準） |
| 応用 | 最新のコンパクトなデバイス | 従来の制御システム |
| 効率 | 高集積化 | 低集積化 |
Q1: この20Aリレーは誘導負荷にも使用できますか?
はい。ただし、モデルを選択する際には、モーターの始動電流などの負荷特性を考慮する必要があります。
Q2: リレーの寿命はどのくらいですか?
機械的寿命は、使用条件に応じて最大 1,000 万回の動作に達します。
Q3: 基板実装に適していますか?
はい、PCB 実装および自動組立プロセス用に特別に設計されています。
Q4: テスト用のサンプルは提供されますか?
はい、量産前の技術評価のためにサンプル注文が可能です。
Q5: コイル電圧や接点の種類をカスタマイズできますか?
はい、OEM/ODM カスタマイズはプロジェクト要件に基づいてサポートされています。
