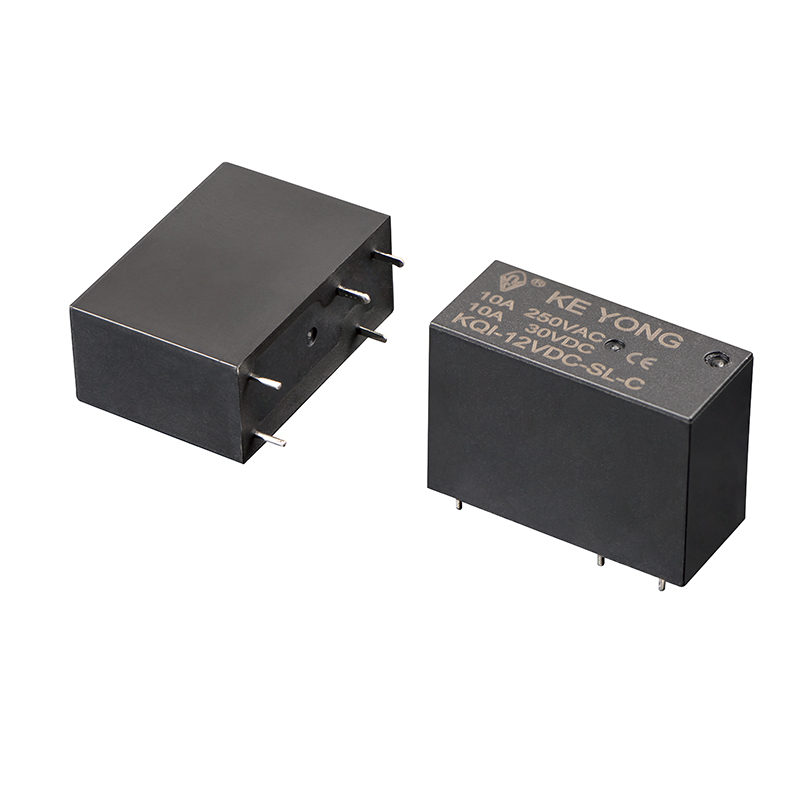

寧波慶永京盛電気器具有限公司KQI(14F) 10A Miniature Power Relay is a compact and reliable relay designed for household appliances, automation systems, telecommunication equipment, and electrical control devices. Featuring 10A switching capability, 5kV dielectric strength between coil and contacts, low coil power consumption, and a small PCB mounting design, it delivers stable and safe performance in demanding applications.
このリレーは、さまざまな動作要件を満たすために、プラスチックで密封された、フラックス防止タイプ、およびオプションの防爆タイプが用意されています。軽量構造とプリント基板取り付け設計により、組み立てが簡素化され、生産効率が向上します。中国リレーの専門メーカーとして、KEYONG は世界中の顧客やエンジニアリング プロジェクトに OEM カスタマイズ、サンプル サポート、安定したバルク供給を備えた信頼できるリレー ソリューションを提供します。
安定した10Aのスイッチング容量
信頼性の高い 10A 負荷スイッチング性能を実現するように設計されており、安定した電気動作が必要な電力制御および信号伝送アプリケーションに適しています。

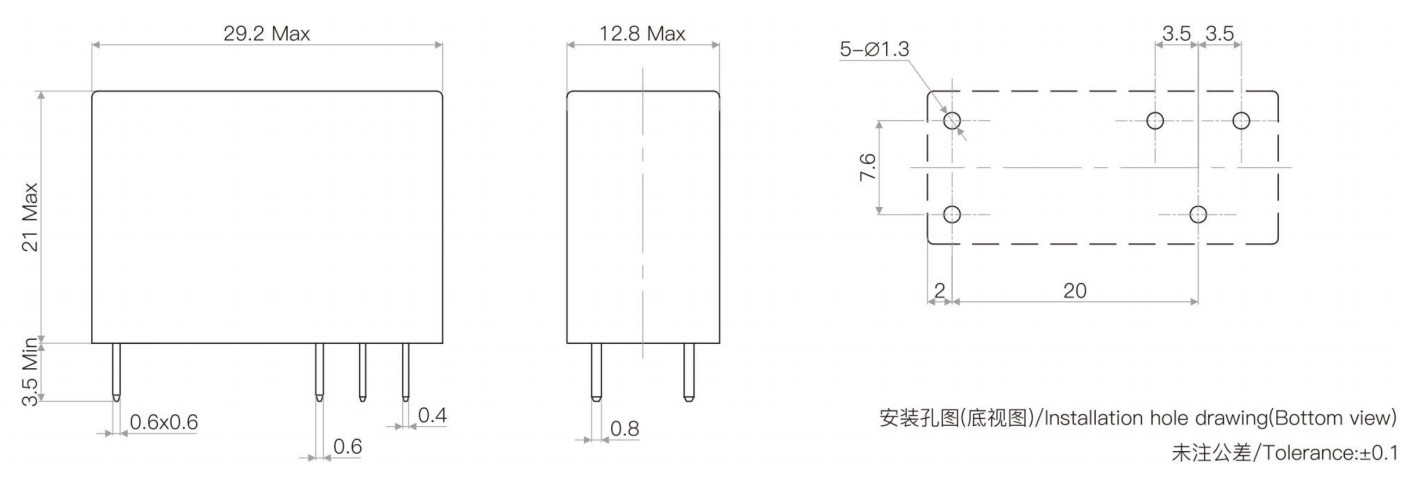

コンパクトな PCB マウント設計
小型構造により、優れた絶縁性と電気的信頼性を維持しながら、PCB の設置スペースを節約できます。
高い電気安全性能
このリレーは、電気システムにおける長期にわたる安定した動作のために、信頼性の高い絶縁耐力と絶縁性能を提供します。
コイルの低消費電力
最適化されたコイル設計により、エネルギー消費が削減され、システム全体の効率が向上します。
長い機械的および電気的寿命
耐久性と動作の一貫性を確保するために、精密な自動組立および試験装置を使用して製造されています。
複数の業界に最適
家電製品、スマートホームシステム、産業オートメーション、通信機器、セキュリティシステム、再生可能エネルギー機器などに広く使用されています。

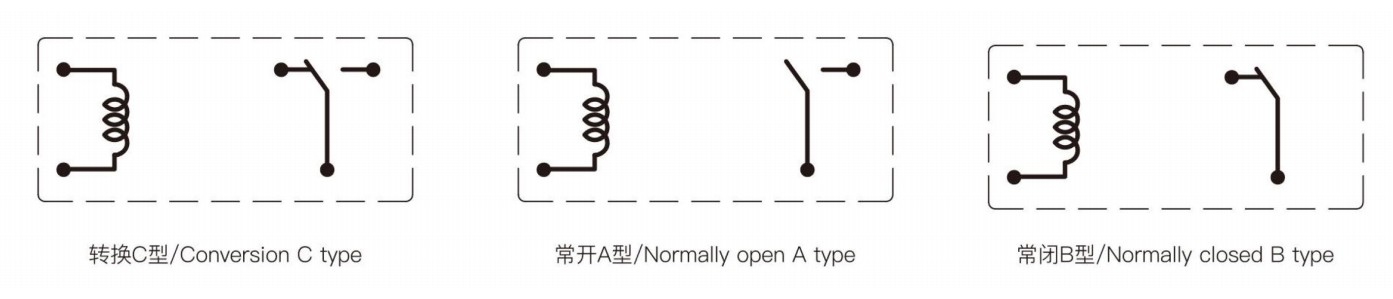

| 連絡先の手配 | A、B、C |
| 接触抵抗 | ≤100mΩ |
| 接点材質 | 銀合金：AgSnO₂In₂O₃、AgSnO₂、AgNi |
| 接点定格(抵抗負荷) | 10A AC250V/DC30V |
| 最大スイッチング電圧 | AC250V/DC30V |
| 最大スイッチング電流 | 10A |
| 最大スイッチング電力 | 2770VA/300W |
| 電気的耐久性(周波数:360 ops/h) | 1×10⁵オペレーション/1×10⁴オペレーション |
| 機械的耐久性(周波数:18000 ops/h) | 1×10⁷ops |
| 消費電力(W) | 0.54W(長さ) | 0.72W(奥行き) | ||||||||||||||
| 公称電圧(VDC) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| コイル抵抗(±10%) | 46.3 | 66.7 | 150 | 267 | 600 | 1067 | 2400 | 4267 | 34.7 | 50 | 112.5 | 200 | 450 | 800 | 1800 | 3200 |
| ピックアップ電圧(最大) | 80%(公称電圧) | |||||||||||||||
| ドロップアウト電圧(最小) | 5%(公称電圧) | |||||||||||||||
| 最大許容オーバードライブ電圧(VDC) | 130%(公称電圧) | |||||||||||||||
| 断熱レベル | B/F | |
| 絶縁抵抗 | 1000MΩ(DC500V) | |
| 耐電圧(漏れ電流1mA) | コイルと接点の間 | AC5000V 1min |
|
|
開放接点間 | AC1000V 1min |
| 動作時間(公称電圧時) | ≤15ms | |
| リリースタイム(ダイオードなし)(公称電圧時) | ≤10ms | |
| 湿度 | 5%～85%RH | |
| 周囲温度 | -40℃～+85℃ | |
| 耐衝撃性 | 機能的 | 98m/s² |
|
|
破壊的 | 980m/s² |
| 耐振動性(倍振幅) | 10Hz～55Hz 1.5mm | |
| 重さ | 約13g | |
| 工事 | 密封された耐フラックス | |
KEYONG 10A ミニチュア パワー リレーは、幅広い電気および電子制御システムに適しています。
家庭用電化製品
エアコン、洗濯機、電子レンジ、給湯器、スマートキッチン家電などに使用され、安定したスイッチング制御を実現します。
産業用オートメーション制御
信頼性の高い PCB リレーを必要とする PLC システム、コントロール パネル、オートメーション モジュール、インテリジェント制御デバイスに適しています。
通信機器
通信デバイスおよびネットワーク制御システムに信頼性の高い信号および電力スイッチングを提供します。
スマートホームとセキュリティシステム
スマートホームデバイス、アクセス制御システム、警報システム、インテリジェントセキュリティ機器に広く応用されています。
再生可能エネルギーと電力システム
充電システム、エネルギー貯蔵装置、配電モジュールに統合できます。
1.10Aミニチュアパワーリレーは何に使用されますか?
10A 小型パワーリレーは、主に PCB 制御システムの電気負荷のスイッチングに使用されます。これは一般的に、家庭用電化製品、産業用制御システム、通信機器、スマートホーム機器、電力管理システムに適用されます。
2.正しいコイル電圧を選択するにはどうすればよいですか?
コイル電圧はアプリケーションの制御回路電圧と一致する必要があります。一般的なオプションには、5V、12V、および 24V DC があります。正しいコイル電圧を選択すると、リレーの安定した動作が保証され、制御回路が保護されます。
3.このリレーはPCB実装に適していますか?
はい。このリレーは、高密度の回路基板レイアウトに適したコンパクトな構造を備えた PCB 実装用途向けに設計されています。
4.リレーは産業用オートメーション機器に使用できますか?
はい。 KEYONG 10A ミニチュア パワー リレーは、安定したスイッチング性能と長い耐用年数により、産業オートメーション制御システムで広く使用されています。
5.KEYONGはカスタマイズされたリレーソリューションをサポートしていますか?
はい。 KEYONG は、カスタマイズされたリレー仕様、ソケット、ハーネス アセンブリ、アプリケーション ベースのソリューションなどの OEM および ODM サービスを世界中の顧客に提供しています。
適切な 10A ミニチュア パワー リレーを選択すると、機器の安定した性能、長寿命、電気的安全性が確保されます。リレーを選択する場合、次の要素が最も重要です。
負荷要件の確認
まずアプリケーションの動作電圧と電流を確認してください。 10A リレーは、家電製品、オートメーション システム、スマート制御デバイス、通信機器に一般的に使用されます。
正しいコイル電圧の選択
コイル電圧は、5V、12V、または 24V DC など、制御回路に一致する必要があります。電圧が間違っていると動作が不安定になったり、リレー故障の原因となることがあります。
適切なお問い合わせフォームを選択してください
一般的な連絡先の種類は次のとおりです。
●1A(ノーマルオープン)
●1C(切替接点)
回路制御要件に応じて選択してください。
リレーのサイズと PCB スペースを考慮する
コンパクトなミニチュアリレーは高密度PCB設計に適しており、電子機器の設置スペースの節約に役立ちます。
安全性と信頼性をチェックする
長期的に安定した動作を実現するには、次の条件を備えたリレーを選択することをお勧めします。
●高耐電圧
●コイル消費電力が低い。
●電気的寿命が長い
●安定した接触性能
●認証の確認
認定リレーは、より優れた安全性と品質保証を提供します。一般的な認証には、UL、TUV、CE、CQC、RoHS などがあります。
