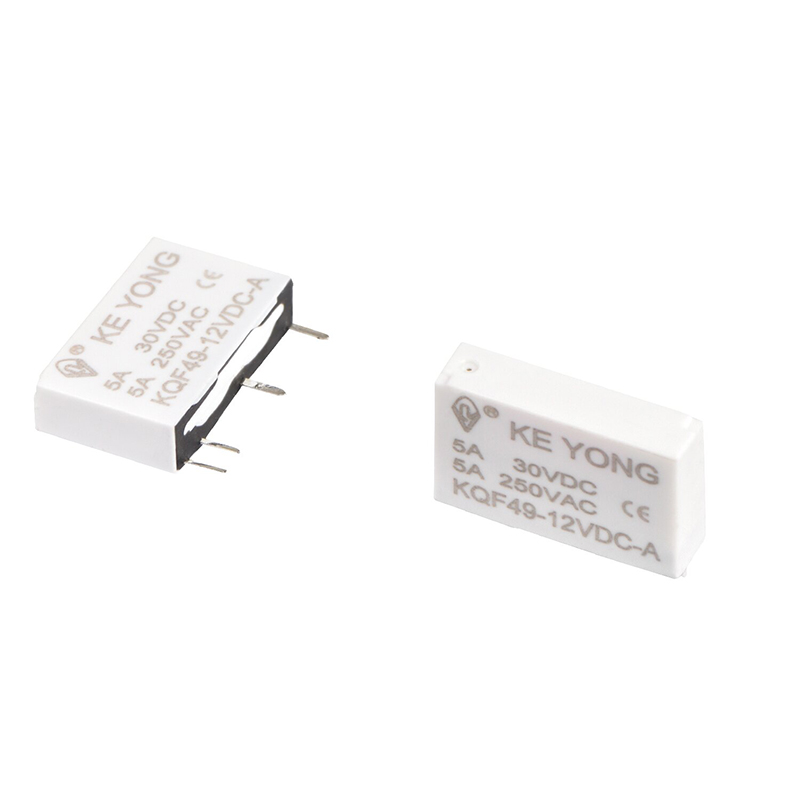

寧波慶永京盛電気器具有限公司は、コンパクトな寸法、5A スイッチング機能、3kV 絶縁耐力、クラス F 絶縁、および安定したエネルギー効率の高い性能を実現する低 0.2W コイル消費電力を特徴とする KQF49 (49F) サブミニチュア PCB パワー リレー 5A を供給します。 PCB 実装用に設計され、IEC 61131-2 および RoHS 規格に準拠しており、信頼性の高い電気制御と長期的な動作安定性を必要とする家電製品、オートメーション システム、通信機器、計測器、およびリモート コントロール デバイスに広く使用されています。
安定したスイッチングにより機器故障のリスクを軽減
実際のアプリケーションでは、リレーの故障は多くの場合、連続スイッチング条件下での不安定な接点性能によって発生します。 KEYONG は、高品質の接点材料と正確な組み立てプロセスを使用して、スイッチングの一貫性を向上させ、動作中のアーク放電を低減します。
これにより、お客様は次のことに役立ちます。
●設備のダウンタイムを削減します。
●製品の信頼性向上
●アフターメンテナンス費用の削減
●電子システム全体の耐用年数を延長します。
家電製品やスマート制御機器を製造するメーカーにとって、リレーの信頼性は長期的な市場パフォーマンスにとって特に重要です。
コンパクトなサイズで PCB スペースの節約に貢献
最新の電子製品は、コンパクトで統合された設計へと移行し続けています。コンポーネントが大きすぎると、PCB レイアウトの難易度が高まり、内部構造の最適化が制限されます。
サブミニチュア PCB パワー リレー 5A は、高密度 PCB 実装アプリケーションに適したコンパクトな薄型構造を特長としています。これにより、エンジニアは安定した電気制御性能を維持しながら基板レイアウトを最適化できます。
これにより、次の用途に適しています。
●スマートスイッチ
●制御モジュール
●防犯用品
●通信機器
●インテリジェント家電
●コンパクトな自動化システム
低消費電力でエネルギー効率の高い設計をサポート
発熱と過剰な電力消費は、敏感な電子回路の安定性に影響を与える可能性があります。
KEYONG 5A リレーの最適化されたコイル構造は、機器内部の熱安定性を向上させながら、動作中のエネルギー消費を削減します。これは、長時間の動作や連続スタンバイ状態を必要とする製品に特に役立ちます。
はい。 KEYONG は、次のようなさまざまな顧客要件に応じて OEM およびカスタマイズされたリレー ソリューションを提供します。
●コイル電圧のカスタマイズ
●端子構成調整
●リレーソケット適合
●ワイヤーハーネス対応
●カスタマイズされたマーキングとパッケージング
これにより、お客様は製品の互換性とサプライ チェーンの効率を向上させることができます。
| 連絡先の手配 | 1A |
| 接触抵抗 | ≤100mΩ(1A6VDC) ≤50mΩ(1A 6VDC) |
| 接点材質 | AgSnO₂、AgNi |
| 接点定格(抵抗負荷) | 5A AC250V/DC30V |
| 最大スイッチング電圧 | AC250V/DC125V(0.3A時) |
| 最大スイッチング電流 | 5A |
| 最大スイッチング電力 | 1250VA/150W |
| 最小荷重 | DC5V 10mA DC5V 1mA |
| 機械的耐久性 | 2×10⁷ops |
| 電気的耐久性 | 1×10⁵ops(AgNi、3A 250VAC/30VDC、85℃、1s 9s) 5×10⁴ps(AgNi、5A AC250V/DC30V、1s 9s) |
| 定格電圧(VDC) | 5 | 6 | 9 | 12 | 18 | 24 |
| 動作電圧(VDC) | ≤3.50 | ≤4.20 | ≤6.30 | ≤8.40 | ≤12.6 | ≤16.8 |
| 解除電圧(VDC) | ≥0.25 | ≥0.30 | ≥0.45 | ≥0.60 | ≥0.90 | ≥1.20 |
| 最大電圧(VDC) | 6.0 | 7.2 | 10.8 | 14.4 | 21.6 | 28.8 |
| コイル抵抗(2) | 208x(1±10%) | 300x(1±10%) | 675x(1±10%) | 1200x(1±10%) | 2700x(1±15%) | 3200x(1±15%) |
| 断熱レベル | B/F | |
| 絶縁抵抗 | 100MΩ(DC500V) | |
| 耐電圧(漏れ電流1mA) | コイルと接点間 | AC3000V 1min |
|
|
開放接点間 | AC1000V 1min |
| 動作時間(公称電圧時) | ≤10ms | |
| リリースタイム(ダイオードなし)(公称電圧時) | ≤5ms | |
| 湿度 | 5%RH～85%RH | |
| 周囲温度 | -40℃～85℃ | |
| 耐衝撃性 | 機能的 | 98m/s² |
|
|
破壊的 | 980m/s² |
| 耐振動性(倍振幅) | 10Hz～55Hz 1.5mm | |
| 重さ | 約3g | |
| 工事 | 密封された | |
| パッケージの種類 | PCB 終端 | |
| サージ電圧（コイルと接点間） | 6kV(1.2/50us) | |
KEYONG サブミニチュア PCB パワーリレー 5A は、以下を含むさまざまな産業および電気システムで広く使用されています。
●家電製品
●スマートホームシステム
●セキュリティ・監視機器
●通信機器
●産業用オートメーション制御
●スマートパワーモジュール
●PCB制御基板
●OA機器
●インテリジェント電子製品
KEYONG はプロのリレー サプライヤーとして、北米、ヨーロッパ、東南アジア、中東の顧客と協力して、さまざまな市場の要件に合わせて安定したリレー ソリューションを提供しています。
1.標準リレーではなくサブミニチュア PCB リレーを選択する理由は何ですか?
超小型 PCB リレーは設置スペースを節約し、高密度 PCB レイアウトを必要とする小型電子機器やインテリジェント制御システムに適しています。
2.5Aリレーは家電製品に適していますか?
はい。安定した低電力から中電力のスイッチング性能を必要とする家電製品、スマートスイッチ、制御システムに広く使用されています。
3.KEYONG はどのようにして製品の一貫した品質を保証しますか?
KEYONG は、安定した製品の一貫性を維持するために、自動化された生産ライン、精密検査装置、および厳格な ISO9001 品質管理手順を使用しています。
4.カスタマイズされたコイル電圧はサポートされますか?
はい。アプリケーション要件に応じて、さまざまなコイル電圧オプションとカスタマイズされた仕様が利用可能です。
5.KEYONGはどの市場に輸出していますか?
KEYONG はリレー製品を北米、南米、西ヨーロッパ、東南アジア、中東に輸出し、世界中の OEM および産業顧客にサービスを提供しています。
6.リレーは連続動作条件に適していますか?
はい。このリレーは、スマート家電、産業用制御システム、通信機器で一般的に見られる連続スイッチング環境で安定した動作ができるように設計されています。
正しい負荷マッチングと適切な PCB レイアウトにより、リレーの寿命と動作の安定性がさらに向上します。
KEYONGは信頼できる品質、安定した生産能力、専門的な技術サポートを通じて長期的な協力を重視しています。家庭用電化製品、産業オートメーション、スマート制御システム、通信機器のいずれのリレーを調達する場合でも、KEYONG サブミニチュア PCB パワー リレー 5A は最新の電子アプリケーションに信頼できるソリューションを提供します。
