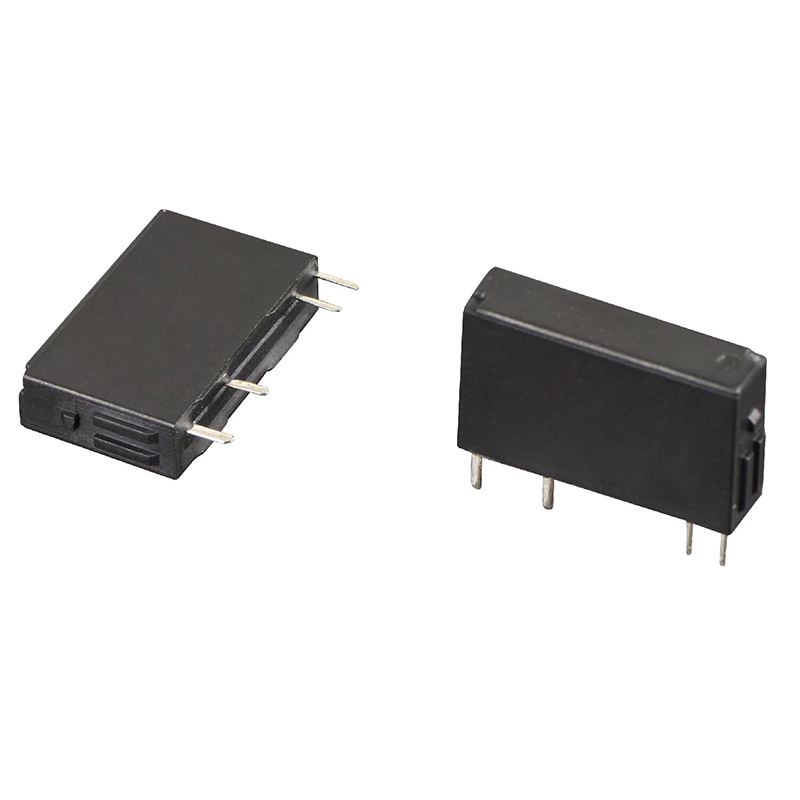

KEYONG エクストラスリム PCB パワーリレーは、安定したスイッチング性能、コンパクトな構造、効率的な PCB スペース利用を必要とするアプリケーション向けに設計されています。非常にスリムなプロファイルと信頼性の高い電気的性能を備えたこのリレーは、家庭用電化製品、産業オートメーション システム、通信機器、スマート制御モジュール、自動車エレクトロニクス、および再生可能エネルギー アプリケーションで広く使用されています。
中国リレーの専門メーカーおよびサプライヤーとして、KEYONG は高度な自動化生産ライン、厳格な品質管理、継続的な製品革新に裏打ちされた高品質の電磁リレー ソリューションを提供することに重点を置いています。エクストラ スリム PCB パワー リレーは、コンパクトなサイズ、信頼性の高い負荷スイッチング機能、長い耐用年数を兼ね備えており、設置スペースと信頼性が重要な最新の電子制御システムにとって理想的な選択肢となっています。
●コンパクトなPCBレイアウトを実現する極めてスリムで薄型の構造
●低消費電力で安定したスイッチング性能
●高い絶縁耐力と確実な絶縁保護。
●高密度の電子アセンブリに最適です。
●電気的、機械的寿命が長い。
●耐振動性、耐環境ストレス性に優れています。
●自動組立生産に対応します。
●電圧、端子形状のカスタマイズに対応可能です。
多くの現代の電子機器では、PCB の設置スペースがますます制限されています。 KEYONG エクストラスリム PCB パワーリレーは、メーカーが電気的性能を犠牲にすることなく内部レイアウトを最適化できるように特別に設計されています。
従来のパワーリレーと比較して、スリムな構造により次のことが可能になります。
●基板配置の効率化
●装置全体の小型化
●熱管理の向上
●コンパクトな電子システムへの組み込みが容易
このため、このリレーは、コンパクトで安定したリレー ソリューションを必要とするスマート家電、通信デバイス、産業用制御ボードに特に適しています。

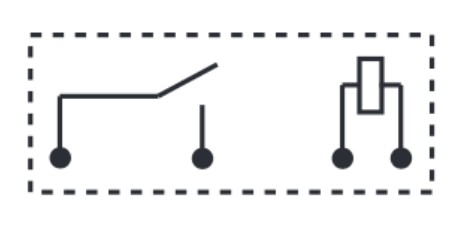

| 連絡先の手配 | 1A |
| 接触抵抗 | ≤100m(1A6VDC) ≤50m(1A6VDC) |
| 接点材質 | AgSnO₂、AgNi |
| 接点定格(抵抗負荷) | 5A AC250V/DC30V |
| 最大スイッチング電圧 | AC250V/DC125V(0.3A時) |
| 最大スイッチング電流 | 5A |
| 最大スイッチング電力 | 1250VA/150W |
| 最小荷重 | DC5V 10mA DC5V 1mA |
| 機械的耐久性 | 2×10⁷ops |
| 電気的耐久性 | 1×10⁵ops(AgNi、3A 250VAC/30VDC、85℃、1s 9s) 5×10⁴ops(AgNi、5A 250VAC/30VDC1s 9s) |
| 定格電圧(VDC) | 5 | 6 | 9 | 12 | 18 | 24 |
| 動作電圧(VDC) | ≤3.50 | ≤4.20 | ≤6.30 | ≤8.40 | ≤12.6 | ≤16.8 |
| 解除電圧(VDC) | ≥0.25 | ≥0.30 | ≥0.45 | ≥0.60 | ≥0.90 | ≥1.20 |
| 最大電圧(VDC) | 6.0 | 7.2 | 10.8 | 14.4 | 21.6 | 28.8 |
| コイル抵抗(2) | 208x(1±10%) | 300x(1±10%) | 675x(1±10%) | 1200x(1±10%) | 2700x(1±15%) | 3200x(1±15%) |
| 断熱レベル | B/F | |
| 絶縁抵抗 | 100MΩ(DC500V) | |
| 耐電圧(漏れ電流1mA) | コイルと接点間 | AC3000V 1min |
|
|
開放接点間 | AC1000V 1min |
| 動作時間(公称電圧時) | ≤10ms | |
| リリースタイム(ダイオードなし)(公称電圧時) | ≤5ms | |
| 湿度 | 5%RH～85%RH | |
| 周囲温度 | -40℃～85℃ | |
| 耐衝撃性 | 機能的 | 98m/s² |
|
|
破壊的 | 980m/s² |
| 耐振動性(倍振幅) | 10Hz～55Hz 1.5mm | |
| 重さ | 約3g | |
| 工事 | 密封された | |
| パッケージの種類 | PCB 終端 | |
| サージ電圧（コイルと接点間） | 6kV(1.2/50us) | |
家庭用電化製品
確実なスイッチング制御が求められるエアコン、洗濯機、給湯器、コーヒーメーカー、電磁調理器、スマートホームシステムなどに使用されています。
産業オートメーション
PLC システム、制御モジュール、オートメーション機器、電源管理ユニット、産業用コントローラーに適しています。
通信機器
通信デバイスとネットワーク制御システムに安定した信号と電力のスイッチングを提供します。
カーエレクトロニクス
自動車の制御モジュール、充電システム、補助電子機器に適用されます。
再生可能エネルギーの充電と貯蔵
充電パイル、エネルギー貯蔵システム、インテリジェント配電装置で広く使用されています。
セキュリティおよび監視システム
監視機器、警報システム、スマートセキュリティ制御機器の安定動作を保証します。
中国の経験豊富なリレー メーカーとして、KEYONG は、さまざまなアプリケーション要件に応じて柔軟な OEM およびカスタマイズされたリレー ソリューションを提供します。
カスタマイズ サービスには次のものが含まれます。
●コイル電圧のカスタマイズ
●端子構造調整
●接点構成オプション
●特殊ハウジング材質
●ワイヤーハーネスとソケットのマッチング
●パッケージのカスタマイズ
当社のエンジニアリングチームは、プロジェクトの評価、製品の選択から量産、アフターセールスの技術支援まで、お客様をサポートします。
適切なエクストラ スリム PCB パワー リレーを選択することは、機器の安定した動作を確保し、製品寿命を向上させ、PCB スペースの利用を最適化するために重要です。家電製品、産業オートメーション、通信機器、自動車エレクトロニクス、スマート制御システムなどのアプリケーションの場合、リレーの選択はスイッチングの信頼性、安全性能、およびシステム全体の効率に直接影響します。
リレーの選択には次の点を考慮する必要があります。
●定格負荷電流
●コイル電圧
●設置スペース
●スイッチング周波数
●動作環境
●必要電気寿命
KEYONG の技術エンジニアは、お客様のアプリケーション要件に応じてリレーの選択をお手伝いします。
1.利点は何ですか?
主な利点は、安定したスイッチング性能を維持しながら、PCB スペースを節約できるコンパクトな薄型設計です。小型化と高集積化が求められる現代の電子製品に最適です。
2.リレーは産業オートメーションシステムに適していますか?
はい。 KEYONG エクストラスリム PCB パワーリレーは、産業オートメーション、スマート制御、および電源管理アプリケーションでの安定した動作のために設計されています。
3.KEYONGはOEMリレー製造サービスを提供できますか?
はい。当社は、世界的な販売代理店、機器メーカー、産業オートメーションの顧客向けに、OEM およびカスタマイズされたリレーの製造をサポートしています。
4.リレーにはどのような認定がありますか?
当社のリレー製品は、UL、TUV、CQC、CE、RoHS 規格の認証を取得しており、ISO9001 品質管理システムに基づいて製造されています。
KEYONG はリレーの製造、技術革新、安定した製品品質に引き続き注力しています。高度な自動化生産、厳格な品質管理、迅速な顧客サービスを通じて、当社は信頼性の高いリレー ソリューションを世界の産業に提供しています。
信頼できる中国のエクストラスリム PCB パワーリレーのメーカー、サプライヤー、工場をお探しの場合、KEYONG は安定した品質の製品と専門的なサービスでお客様のビジネスをサポートする準備ができています。
