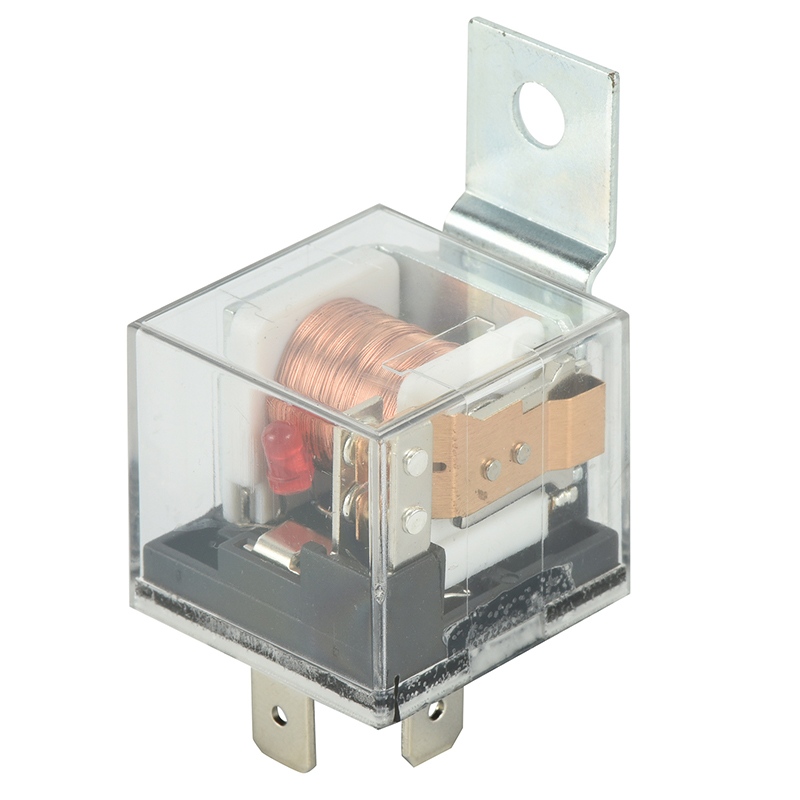

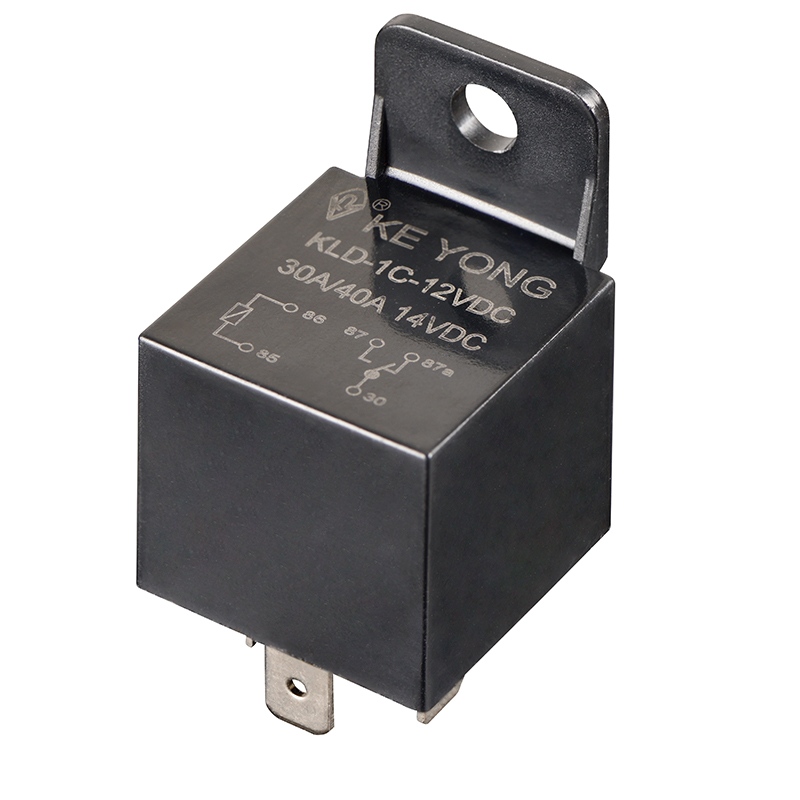

Ningbo Keyong Jingsheng Electrical Appliance Co., Ltd. の汎用ブラケット付き自動車用パワーリレー KLD (V4) は、自動車および産業用システムにおける 14VDC で 30A ～ 60A の高電流制御用に設計された信頼性の高い電気機械スイッチング ソリューションです。これにより、低電流信号で照明、モーター、アクセサリなどの高電力負荷を安全に動作させることができます。耐振動設置用の強化金属ブラケット、柔軟な取り付けオプション、コンパクトな防塵設計を特徴としており、過酷な環境でも確実に機能します。 ISO-9001 認定プロセスに基づいて製造されており、安定した電気的性能、電力損失の低減、長い耐用年数を保証し、世界中の顧客にとってコスト効率の高いソリューションとなります。
低コストまたは汎用リレーと比較して、KEYONG のブラケット付き汎用パワーリレーには明らかな利点があります。
●高負荷条件下でもより安定した接触性能を発揮します。
●ブラケット固定によるより強固な構造設計です。
●工場レベルの厳しい品質管理により安定性が向上
●連続使用環境でも長寿命です。
●ISOベースの生産システムを備えた中国の老舗メーカー・サプライヤー（KEYONG）からより信頼性の高い調達を実現
多くの低コストリレーは基本的なスイッチングのニーズを満たしますが、振動や高電流ストレスにより早期に故障することがよくあります。 KEYONG は、短期的なコスト削減ではなく、長期的な信頼性を重視しています。
標準リレーと比較して、KEYONG 汎用ブラケット付き車載パワーリレーには、いくつかの実用的な利点があります。
1. 安定した高負荷スイッチング性能
最小限の接触抵抗で継続的な電気負荷を処理できるように設計されており、厳しい条件下でも安定した動作を保証します。
2. 確実に設置できるブラケット取付構造
一体型ブラケットにより機械的安定性が向上し、車両や産業機器などの振動の多い環境に適しています。
3. 長寿命
高品質の接点材料により摩耗が軽減され、電気的寿命が延長され、メンテナンスの頻度が減少します。
4. 強い環境適応力
自動車システムで一般的に見られる温度変動、振動、電気ノイズの下でも確実に動作します。
5. 費用対効果の高い OEM ソリューション
KEYONG は中国工場の直接サプライヤーとして、安定した品質と大量調達における競争力のある製造コストの優位性を提供します。

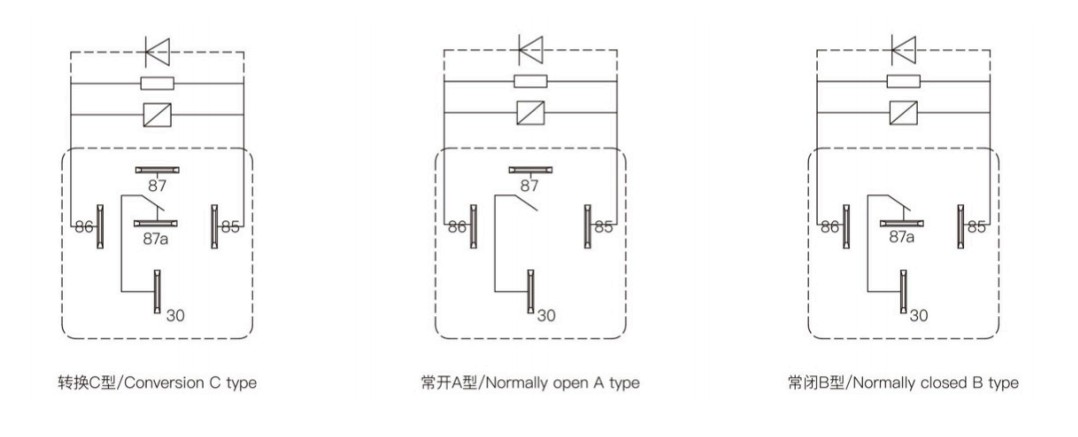

| 連絡先の手配 | 1/2A、1/2B 1/2C |
| 電圧降下(10A時) | ≤200mV |
| 接点材質 | 銀合金：AgSnO₂In₂O₃、AgSnO₂、AgNi |
| 接点定格 | 30A/40A/60A DC14V |
| 最大スイッチング電圧 | 「荷重制限曲線」を参照してください。 |
| 最大スイッチング電流 | 60A(/抵抗DC14V) |
| 最小接触荷重 | 1A 6VDC |
| 電気的耐久性 (周波数:900 ops/h) | 1×10⁵ops |
| 機械的耐久性 (周波数:18000 ops/h) | 1×10⁷ops |
| 消費電力(W) | 1.6W | 1.8W | 1.6W | 1.8W | 1.8W | 2.0W |
| 公称電圧(VDC) | 12 | 12 | 24 | 24 | 24 | 24 |
| コイル抵抗(Q±10%) | 90 | 90 | 360 | 360 | 320 | 320 |
| 並列抵抗(Ω) |
|
680 |
|
2700 |
|
2700 |
| ピックアップ電圧(最大) | 65%(公称電圧) | |||||
| ドロップアウト電圧(最小) | 10%(公称電圧) | |||||
| 最大許容オーバードライブ電圧(VDC) | 150%(公称電圧) | |||||
| 断熱レベル | クラスB/クラスF | |
| 絶縁抵抗 | 100MΩ(DC500V) | |
| 耐電圧(漏れ電流1mA) | 耐電圧(コイルと接点間) | AC500V/分 |
| 耐電圧(開放接点間) | AC500V/分 | |
| 動作時間(公称電圧時) | ≤10ms | |
| リリースタイム(ダイオードなし)(公称電圧時) | ≤10ms | |
| 湿度 | 5%～85%RH | |
| 周囲温度 | -40℃～+125℃ | |
| 耐振動性 | 5Hz～22.3Hz 10mm/複振幅 | |
| 22.3Hz～500Hz 98m/s² | ||
| 耐衝撃性 | 294m/s² | |
| 重さ | 約36g | |
| 工事 | 防塵 | |
ブラケット付き汎用パワーリレーは、次の用途に広く使用されています。
●自動車照明システム（ヘッドライト、フォグランプ、室内灯）のスイッチ。
●冷却ファン、ワイパー、ポンプなどのモーターの制御
●車両制御システムの配電管理
●産業オートメーションや機械制御回路をサポート
●電気アセンブリの汎用スイッチング部品として機能します。
簡単に言うと、スイッチや制御ユニットに損傷を与えることなく、高出力デバイスを安全に制御できるようになります。
Q1: このリレーが車載用途に適している理由は何ですか?
A1: 安定したスイッチング性能と振動に強いブラケット構造を採用しており、車載環境でも安心してご使用いただけます。
Q2: 産業用システムにも使用できますか?
A2: はい、その耐久性と安定した動作により、産業オートメーションや電力制御システムに広く適用されています。
Q3: KEYONG は安定した製品品質を提供しますか?
A3: はい、すべての製品は厳格な品質管理システムの下で製造され、信頼性を確保するために出荷前にテストされています。
Q4：カスタマイズは可能ですか？
A4: KEYONG は、特定のプロジェクト要件に基づいてカスタマイズされたリレー ソリューションをサポートします。
1. 定格電圧と定格電流
リレーがシステムの動作電圧 (通常は 12V または 24V) および電流負荷要件に適合していることを確認してください。
2. 負荷の種類
負荷 (抵抗負荷、誘導負荷、またはモーター負荷) が異なれば、必要なスイッチング機能も異なります。
3. 設置環境
高振動環境の場合、KEYONG の設計のようなブラケットに取り付けられたリレーは、より優れた安定性を提供します。
4. 電気的寿命の要件
長期的な用途には、機械的および電気的耐久性が高いリレーを選択してください。
5. 認定要件
輸出市場の場合は、プロジェクトのニーズに応じて、UL、CE、RoHS などの規格への準拠を確保します。
