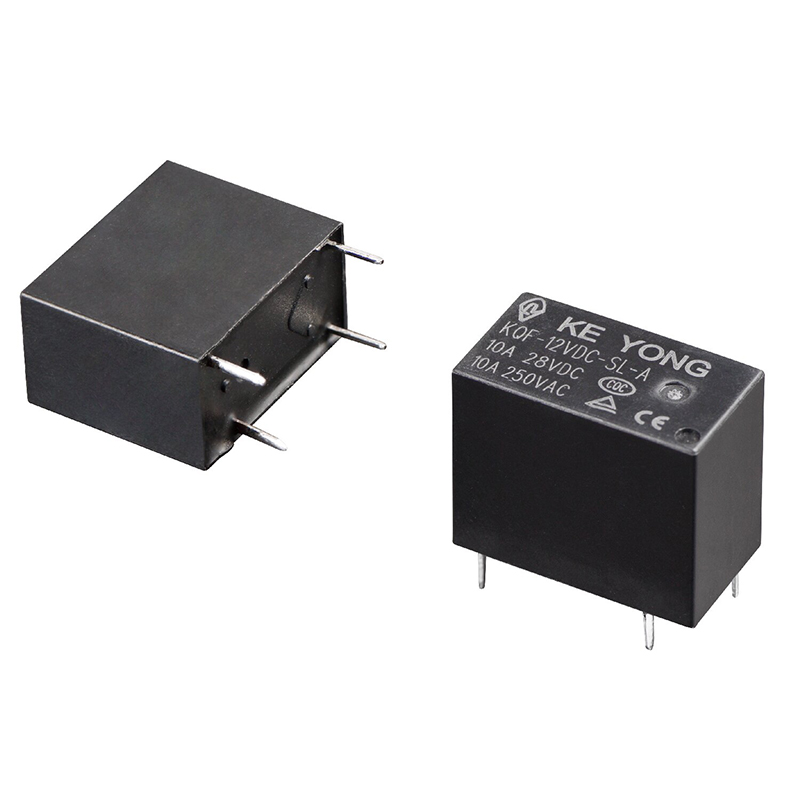

NINGBO KEYONG JINGSHENG ELECTRICAL APPLIANCE CO., LTD.のKQF (32F) ミニチュアPCBリレー 5A/250VACは、産業用制御システム、HVAC 機器、スマート ホーム デバイス、セキュリティ システム、電源、家庭用電化製品向けに設計された、コンパクトで信頼性の高いリレー ソリューションです。安定したスイッチング性能と強化された絶縁設計により、長期信頼性と電気的安全性が要求される高密度 PCB アプリケーションに適しています。
●5A、10A、16A、20Aのスイッチング機能をサポートします。

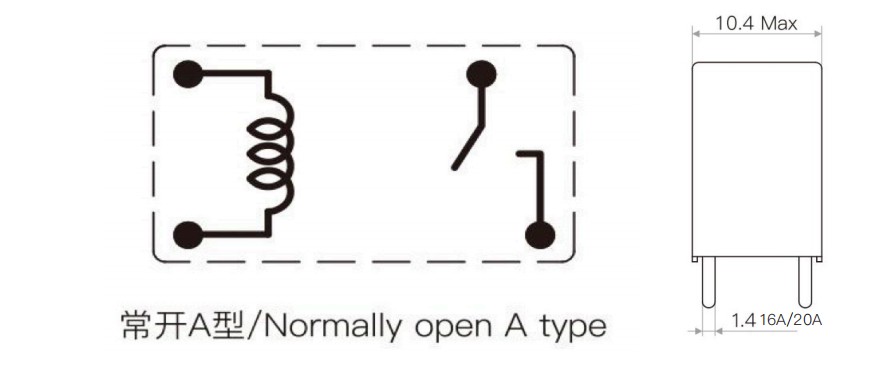

●SPST-NO（1 Form A）接点構成
●コイルと接点間の耐電圧は4kVで、絶縁の安全性が強化されています。
●低コイル消費電力オプション：200mWおよび450mW
●コンパクトなサブミニチュア構造により、省スペースの基板レイアウトを実現します。
●取り付けや交換が容易な標準的なPCB端子設計
●樹脂封止タイプと耐フラックスタイプを用意
●世界的な環境基準であるRoHS指令に準拠しています。
●発熱とエネルギー消費の削減に貢献します。
●小型電子制御基板に最適です。
●連続使用条件下でも安定したスイッチング性能を発揮します。
●自動化システムやアプライアンスシステムへの簡単な統合
●確実な動作で長寿命です。

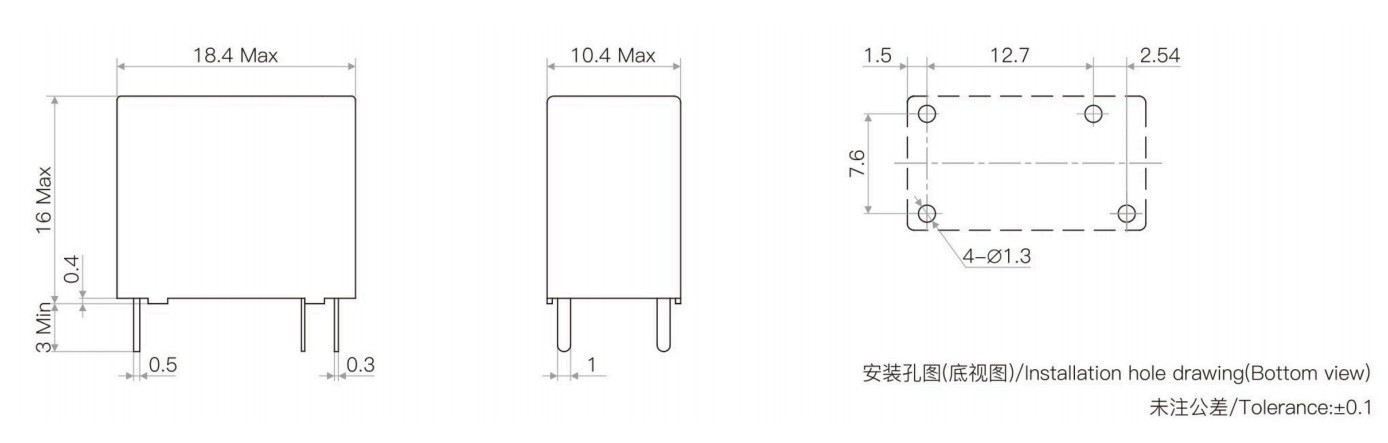

| 連絡先の手配 | A |
| 接触抵抗 | ≤50mQ |
| 接点材質 | 銀合金：AgSnO₂In₂O₃、AgSnO₂、AgNi |
| 接点定格(抵抗負荷) | 5A/10A AC250V、10A AC125V/DC30V、16A AC250V |
| 最大スイッチング電圧 | AC250V/DC30V |
| 最大スイッチング電流 | 20A |
| 最大スイッチング電力 | 2500VA/300W |
| 電気的耐久性 (周波数:360 ops/h) | 1×10⁵オペレーション/1×10⁴オペレーション |
| 機械的耐久性 (周波数:18000 ops/h) | 1×10⁷ops |
| 消費電力(W) | 0.45W(長さ) | 0.2W(高さ) | ||||||||||||
| 公称電圧(VDC) | 03 | 05 | 06 | 09 | 12 | 18 | 24 | 03 | 05 | 06 | 09 | 12 | 18 | 24 |
| コイル抵抗(Ω±10%) | 20 | 55.5 | 80 | 180 | 320 | 720 | 1280 | 45 | 125 | 180 | 405 | 720 | 1620 | 2880 |
| ピックアップ電圧(最大) | 75%(公称電圧) | |||||||||||||
| ドロップアウト電圧(最小 | 5%(公称電圧) | |||||||||||||
| 最大許容オーバードライブ電圧(VDC) | 130%(公称電圧) | |||||||||||||
| 断熱レベル | B/F | |
| 絶縁抵抗 | 1000MΩ(DC500V) | |
| 耐電圧(漏れ電流1mA) | コイルと接点間 | AC4000V 1min |
| 開放接点間 | AC1000V 1min | |
| 動作時間(公称電圧時) | ≤8ms | |
| リリースタイム(ダイオードなし)(公称電圧時) | ≤5ms | |
| 湿度 | 5%～85%RH | |
| 周囲温度 | -40℃～+85℃/+105℃ | |
| 耐衝撃性 | 機能的 | 294m/s² |
| 破壊的 | 980m/s² | |
| 耐振動性(倍振幅) | 10Hz～55Hz 1.5mm | |
| 重さ | 約4.6g | |
| 工事 | 密封された耐フラックス | |
KQF (32F) ミニチュア PCB リレー 5A/250VAC は、コンパクトな電子システムおよび高密度 PCB アプリケーションにおける信頼性の高いスイッチング制御用に設計されています。安定した電気性能、低消費電力、強化絶縁設計により、さまざまな産業やインテリジェント制御機器で広く使用されています。
スマートホームシステム、HVACコントローラー、家庭用電化製品、産業オートメーション機器、セキュリティシステム、通信機器、電源制御ボードなどに広く使用されています。コンパクトなサイズと安定したスイッチング性能により、スペースが限られたPCBアプリケーションに適しています。
1.リレーは高密度PCB実装をサポートしていますか?
はい。コンパクトなサブミニチュア構造は高密度 PCB レイアウト向けに設計されており、信頼性の高い電気的性能を維持しながら電子機器内の設置スペースを節約できます。
2.4kVの耐電圧の利点は何ですか?
コイルと接点間の絶縁耐力が 4kV であるため、絶縁性能と電気的安全性が向上します。厳しい動作環境における電気的干渉、短絡、絶縁破壊のリスクを軽減します。
3.このリレーは長期連続運転に適していますか?
はい。このリレーは、安定した接点材料と信頼性の高い内部構造を使用して設計されており、長期の動作や頻繁なスイッチング条件でも一貫したスイッチング性能を維持します。
4.密封されたバージョンは入手可能ですか?
はい。プラスチック密封タイプと耐フラックスタイプの両方を使用して、さまざまな PCB アセンブリおよび製造プロセスをサポートできます。
5.リレーは国際規格に準拠していますか?
はい。この製品は RoHS に準拠しており、国際的な環境および安全要件を満たす厳格な品質管理手順に従って製造されています。
6.PCB リレーを選択する前に、お客様は何を考慮する必要がありますか?
お客様は以下を確認する必要があります。
●定格負荷電流
●コイル電圧
●基板設置スペース
●スイッチング周波数
●動作環境
●絶縁要件
正しいリレー仕様を選択すると、機器の信頼性と耐用年数が向上します。
