汎用車載パワーリレー
  • 汎用車載パワーリレー汎用車載パワーリレー

汎用車載パワーリレー

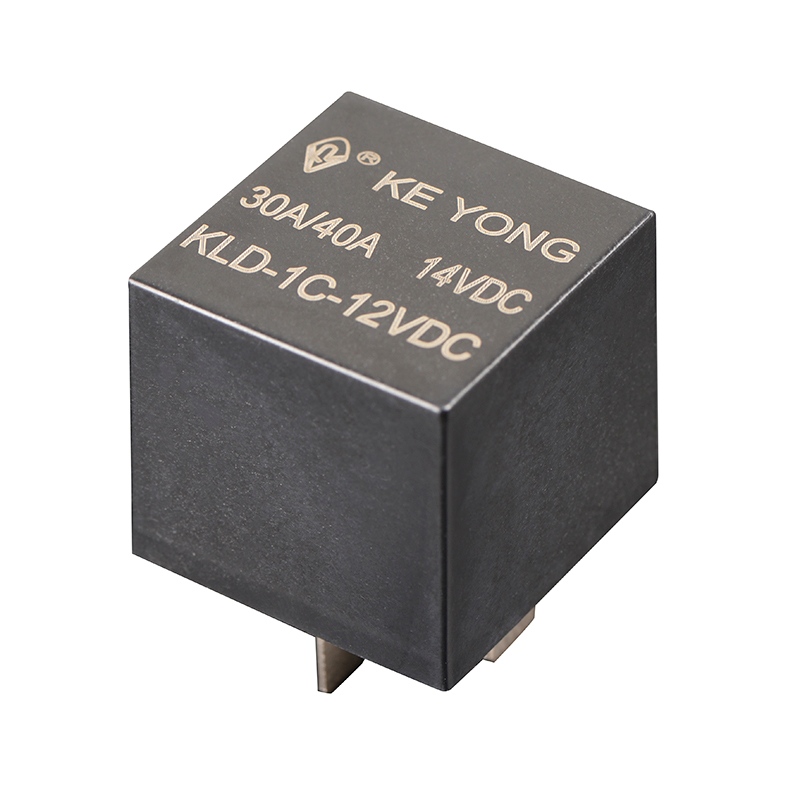

KEYONG KLD (V4) 汎用車載パワーリレーは、車載エレクトロニクス、照明システム、産業用制御アプリケーションにおける大電流スイッチング用に設計された信頼性の高い 30A ~ 60A の車載リレーです。防塵保護、コンパクトなサイズ、柔軟な PC ピンとクイック接続取り付けオプション、および 12VDC または 24VDC コイル電圧を備えたこの中国自動車用リレーは、OEM およびアフターマーケットのリレー アプリケーションに安定した性能、長寿命、効率的な取り付けを提供します。

KEYONG KLD (V4) 汎用車載パワーリレーは、車載エレクトロニクス、ランプアクセサリ、産業用制御システムにおける信頼性の高い 30A ~ 60A 大電流スイッチング用に設計されています。コンパクトな構造、防塵保護、柔軟な PC ピンまたはクイックコネクト取り付けオプションを備えたこの製品は、安定した性能、長寿命、および自動車照明、電源回路、および重負荷アプリケーションへの簡単な取り付けを実現します。中国の自動車用リレーの専門メーカーおよびサプライヤーである NINGBO KEYONG JINGSHENG ELECTRICAL APPLIANCE CO., LTD. によって製造された KLD (V4) は、OEM およびアフターマーケットの要件に対応する、コスト効率が高く信頼性の高いリレー ソリューションを提供します。

製品の特徴

安定した大電流スイッチング性能

KEYONG 汎用車載パワーリレーは、さまざまな自動車および電気用途で信頼性の高い電流スイッチングを行うように設計されています。最適化された内部接点構造と精密な製造により、リレーは連続動作時に安定した導電性と低い接触抵抗を維持します。

主な利点

●車載電装システム向けの安定したスイッチング能力

●振動や温度変化に対しても信頼性の高い性能を発揮します。

●接触抵抗が低く電気効率が向上します。

●機械的・電気的寿命が長い。

●高負荷の連続運転に最適です。

自動車環境に耐える耐久構造

車載リレーは、振動、塵埃、湿気、温度変化に頻繁にさらされます。 KEYONG リレーは、要求の厳しい環境でも安定した動作を保証するために、高品質の原材料と正確な組み立てプロセスを使用して製造されています。

構造上の利点

●高品質銀合金接点

●耐熱ハウジング材料

●防塵・密閉構造もオプション可能

●優れた耐振動性

●設置しやすいコンパクト設計です。

当社の工場は ISO 9001:2015 の品質管理基準を厳格に遵守しており、産業用ビジョン検査システム、超音波洗浄機、巻線およびはんだ付け機、パラメータ調整装置、完全に自動化されたテストラインなどの自動組立および検査装置を利用しています。

接触パラメータ

連絡先の手配 A/B/C
電圧降下(10A時) ≤200mV
接点材質 銀合金:AgSnO₂ In₂O₃、AgSnO₂、AgNi
接点定格 30A/40A/60A DC14V
最大スイッチング電圧 「荷重制限曲線」を参照してください。
最大スイッチング電流 60A(抵抗DC14V)
最小接触荷重 1A 6VDC
電気的耐久性 (周波数:900 ops/h) 1×10⁵ops
機械的耐久性(周波数:18000 ops/h) 1×10⁷ops

コイルパラメータ

消費電力(W) 1.6W 1.8W 1.6W 1.8W 1.8W 2.0W
公称電圧(VDC) 12 12 24 24 24 24
コイル抵抗(Q±10%) 90 90 360 360 320 320
並列抵抗(Ω)
680
2700
2700
ピックアップ電圧(最大) 65%(公称電圧)
ドロップアウト電圧(最小) 10%(公称電圧)
最大許容オーバードライブ電圧(VDC) 150%(公称電圧)

特性パラメータ

断熱レベル クラスB/クラスF
絶縁抵抗 100MΩ(DC500V)
耐電圧(漏れ電流1mA) 耐電圧(コイルと接点間) AC500V/分
耐電圧(開放接点間) AC500V/分
動作時間(公称電圧時) ≤10ms
リリースタイム(ダイオードなし)(公称電圧時) ≤10ms
湿度 5%~85%RH
周囲温度 -40℃~+125℃
耐振動性 5Hz~22.3Hz 10mm/複振幅
22.3Hz~500Hz 98m/s²
耐衝撃性 294m/s²
重さ 約36g
工事 防塵

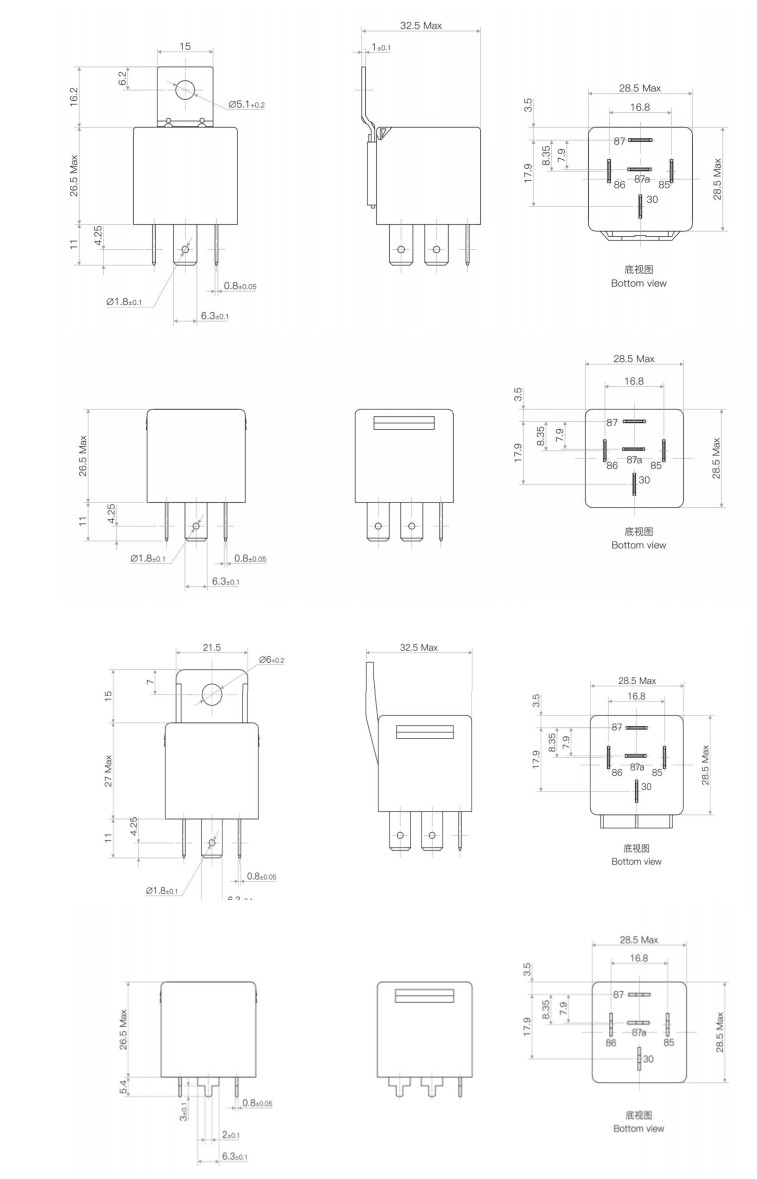

外形寸法

General Purpose Automotive Power Relay

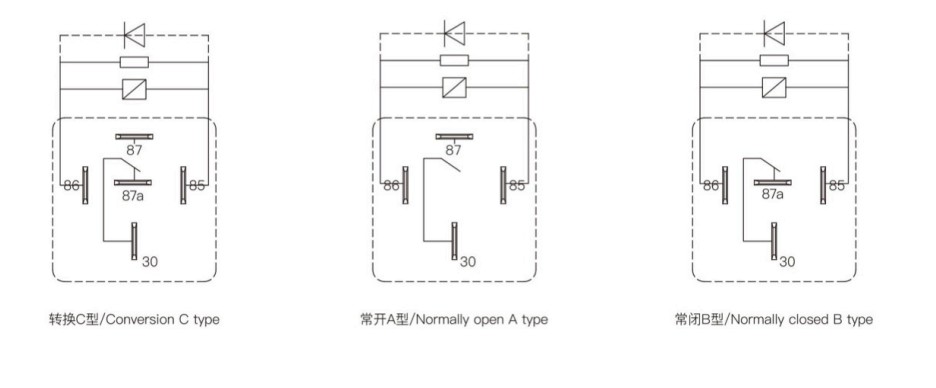

配線図(底面図)

General Purpose Automotive Power Relay

安全性の承認

General Purpose Automotive Power Relay

アプリケーション

KEYONG 汎用車載パワーリレーは、信頼性の高いスイッチング制御を必要とするさまざまな業界や電気システムで広く使用されています。

●カーエレクトロニクス

●自動車用照明システム

●冷却ファン制御

●燃料ポンプシステム

●ホーン系

●空調システム

●バッテリー管理システム

●ワイパー制御システム

産業用およびスマート制御システム

●産業用自動化機器

●通信機器

●セキュリティ・監視システム

●スマート制御装置

●家電製品

●再生可能エネルギー充電・蓄電システム

中国の信頼できる自動車用リレーのサプライヤーとして、KEYONG は世界中の OEM メーカーおよび販売代理店と緊密に連携して、複数の業界に安定したリレー ソリューションを提供しています。

品質管理とテスト

自動車用リレーの購入者にとって、品質の安定性は重大な関心事です。 KEYONG は、原材料の検査から最終製品のテストに至るまで、あらゆる製造段階を厳格に管理しています。

当社の品質管理プロセスには次のものが含まれます。

●コイル抵抗試験

●接触性能試験

●電圧・電流試験

●機械的寿命試験

●電気寿命試験

●耐熱試験

●外観・寸法検査

自動試験装置は、一貫した製品性能と信頼性の高い長期動作を保証するのに役立ちます。

よくある質問

1.自動車用汎用パワーリレーは何に使用されますか?

汎用車載パワーリレーは、主に低電流信号を通じて大電流電気回路を制御するために使用されます。自動車エレクトロニクス、照明システム、冷却ファン、空調システム、産業用オートメーション機器、電力制御システムなどに広く応用されています。

2.車載アプリケーションにおいてリレーの品質が重要なのはなぜですか?

自動車の電気システムは、多くの場合、振動、温度変動、および重い電気負荷の下で動作します。高品質の車載リレーは、安定した電流スイッチングを保証し、電気コンポーネントを保護し、システム全体の信頼性と耐用年数を向上させるのに役立ちます。

3.KEYONGはOEM自動車用リレーソリューションを提供できますか?

はい。 KEYONG は、電圧要件、端子構造、接点形式、取り付け方法、パッケージングなどの顧客の仕様に従って、OEM およびカスタマイズされたリレー ソリューションをサポートします。

4.KEYONG リレーはどのような認証を取得していますか?

KEYONG リレー製品は UL、TUV、CQC、CE、RoHS 認証を取得しており、ISO 9001:2015 品質管理システムに基づいて製造されています。
