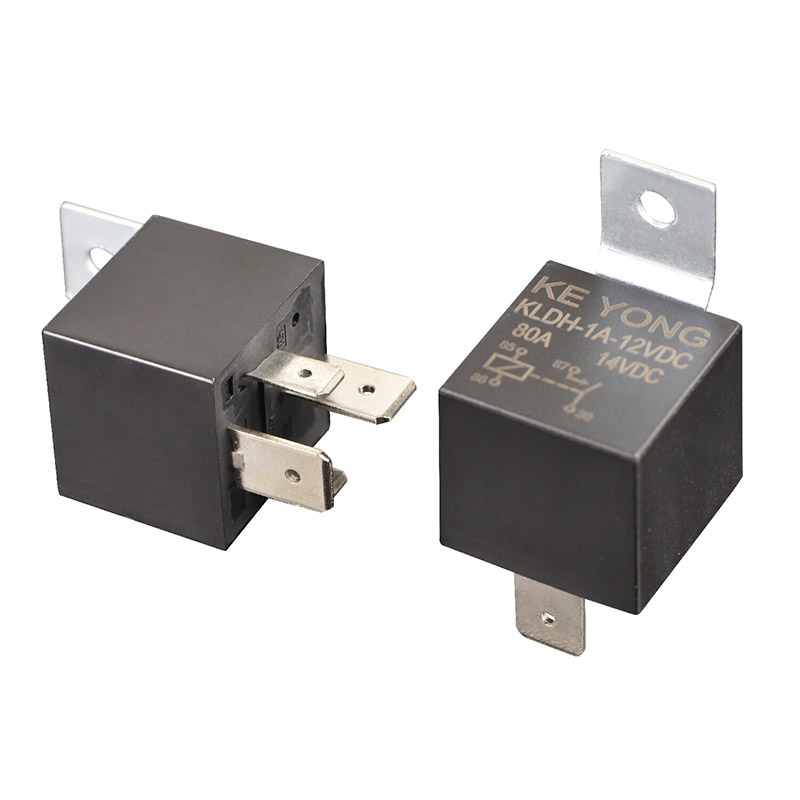

寧波慶永京盛電気器具有限公司は、標準 ISO 端子高電流車載リレー KLDH (V7) を発表します。これは、安定した 100A の電流処理能力を必要とする高負荷の車載および産業用電源システム向けに設計された耐久性の高い電気機械スイッチング ソリューションです。
中国の自動車用リレーの専門メーカーおよびサプライヤーとして、KEYONG は、OEM および産業用バイヤー向けに長期的な信頼性、安全性、および柔軟な回路設計オプションを確保するためにこのモデルを開発しました。
標準 ISO 端子高電流車載リレー KLDH (V7) は、強力な性能上の利点を備えて設計されています。
●ヘビーデューティ用途向けに最大100Aの大電流スイッチング容量を実現します。

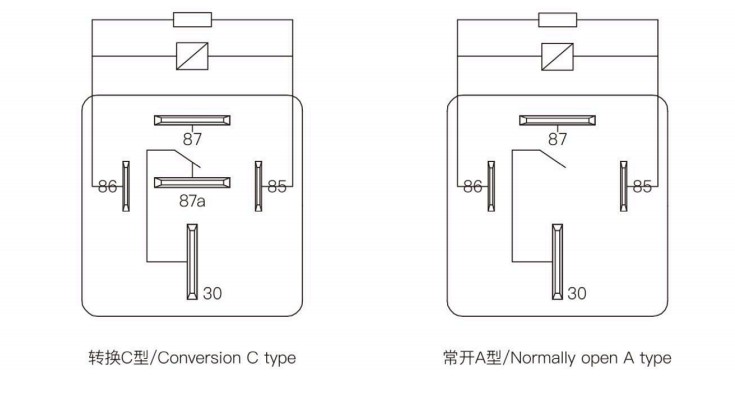

●柔軟な接点構成: 1 Form A / 1 Form B / 1 Form C
●広い動作温度範囲:-40℃～125℃で過酷な環境にも対応します。
●効果的なアーク抑制と接触保護のための内蔵ブローアウトマグネット
●防塵・フラックス保護を施したプラスチック密閉構造を採用しています。
●エネルギー効率の高いシステム設計をサポートする低コイル消費電力
●コイル電圧オプション：DC12V、DC24V
●接点ギャップ＞0.8mmの安全性強化バージョン（24Vモデル）
●多彩な設置方法：プラグイン端子、PCB実装、クイックコネクト対応
●ユニバーサルな車載互換性を実現する標準 ISO 端子設計
●要求の厳しい電気負荷に対応する大電流スイッチング機能
●振動、熱、長期使用に対しても安定した性能を発揮します。
●コイル消費電力が低く省エネです。
●高い接触信頼性と長い電気的寿命を実現
●さまざまな車両システムに合わせて複数の構成が利用可能
●プラグインの取り付けと交換が簡単な設計です。
中国の自動車用リレーの専門サプライヤーとして、KEYONG はすべてのリレーが厳格な品質管理システムの下で生産されていることを保証し、実際のアプリケーションでの安定した性能を保証します。
標準 ISO 端子高電流車載リレーは、複雑な車載回路の動作要求を満たすように設計されています。エンジン制御、照明システム、配電モジュールなど、高い負荷容量が必要なシステムで安定したスイッチング性能をサポートします。
エンジニアリングの主な強みは次のとおりです。
●車載回路向けの信頼性の高い大電流スイッチング
●負荷条件下でも一貫した電気接触の安定性を実現
●熱応力や機械振動に対する耐性
●効率的な起動応答を実現する最適化されたコイル構造
寧波にある KEYONG の高度な生産施設で製造された各リレーは、自動検査システムによってテストされ、精度と耐久性が保証されています。
| 連絡先の手配 | 1/2A、1/2B 1/2C |
| 電圧降下(10A時) | ≤200mV |
| 接点材質 | 銀合金：AgSnO₂ In₂O₃、AgSnO₂、AgNi |
| 接点定格 | 30A/40A/60A DC14V |
| 最大スイッチング電圧 | 「荷重制限曲線」を参照してください。 |
| 最大スイッチング電流 | 60A(抵抗DC14V) |
| 最小接触荷重 | 1A 6VDC |
| 電気的耐久性(周波数:900ops/h) | 1×10⁵ops |
| 機械的耐久性(周波数:18000 ops/h) | 1×10⁷ops |
| 消費電力(W) | 1.6W | 1.8W | 1.6W | 1.8W | 1.8W | 2.0W |
| 公称電圧(VDC) | 12 | 12 | 24 | 24 | 24 | 24 |
| コイル抵抗(Q±10%) | 90 | 90 | 360 | 360 | 320 | 320 |
| 並列抵抗(Ω) |
|
680 |
|
2700 |
|
2700 |
| ピックアップ電圧(最大) | 65%(公称電圧) | |||||
| ドロップアウト電圧(最小) | 10%(公称電圧) | |||||
| 最大許容オーバードライブ電圧(VDC) | 150%(公称電圧) | |||||
| 絶縁レベル | クラスB/クラスF | |
| 絶縁抵抗 | 100MΩ(DC500V) | |
| 耐電圧(漏れ電流1mA) | 耐電圧(コイルと接点間) | AC500V 分間 |
| 耐電圧(開放接点間) | AC500V 分間 | |
| 動作時間(公称電圧時) | ≤10ms | |
| リリースタイム(ダイオードなし)(公称電圧時) | ≤10ms | |
| 湿度 | 5%～85%RH | |
| 周囲温度 | -40℃～+125℃ | |
| 耐振動性 | 5Hz～22.3Hz 10mm 複振幅 | |
| 22.3Hz～500Hz 98m/s² | ||
| 耐衝撃性 | 294m/s² | |
| 重さ | 約36g | |
| 工事 | 防塵 | |
標準 ISO 端子高電流車載リレーは、次のような複数の業界やシステムに広く適用されています。
●自動車用照明・ヘッドランプシステム
●エンジン制御・燃料ポンプシステム
●電動冷却ファンとHVACシステム
●再生可能エネルギー充電・蓄電システム
●産業用自動化制御機器
●セキュリティ・監視システム
●家電製品
KEYONG リレーは、優れた適応性を備え、従来の自動車メーカーと新興の新エネルギー産業の両方にサービスを提供します。
1. 標準 ISO 端子車載リレーは何に使用されますか?
これは、照明、エンジン制御、配電アプリケーションなどの車両および電気システムの大電流回路の制御に使用されます。
2. なぜ ISO 端子リレー設計を選択するのですか?
ISO 端子設計により、ユニバーサルな互換性、簡単な取り付け、標準の自動車ソケットとの安定した接続が保証されます。
3. このリレーは新エネルギーシステムに使用できますか?
はい、その高い電流安定性と信頼性により、再生可能エネルギーの充電および貯蔵システムで広く使用されています。
4. KEYONG 車載リレーはどのような業界で使用されていますか?
これらは、自動車エレクトロニクス、産業オートメーション、家庭用電化製品、通信機器、セキュリティ システムなどで使用されています。
